현대/기아자동차 하이브리드 와이퍼 블레이드 고무 교체 (feat. 스토닉)

현대/기아 자동차의 하이브리드 와이퍼 고무를 교체한 후 교환 방법과 주의사항을 정리해 본다.

스토닉의 트렌디 이상 트림에는 하이브리드 와이퍼가 적용되어 있어 와이퍼 고무만 따로 교환할 수 있다. 와이퍼 사이즈는 운전석 650 mm, 동반석 400 mm, 후방 280 mm 이며, 후방 와이퍼는 고무만 따로 공급되지 않아 블레이드 어셈블리로 교환해야 한다.

후방 블레이드 어셈블리를 포함하여 전/후방 모두 교환 하는 경우 품번과 부품 가격은 다음과 같다.

• 988501R000 블레이드 어셈블리-와이퍼,뒤 3,850
• 983503S300 블레이드 어셈블리-와이퍼,운전석 14,520
• 983601W050 BLADE ASSY-WIPER,PASSENGER 9,460
• 합계: 27,830 원

러버 어셈블리로 교환하는 경우 부품 품번과 부품 가격은 다음과 같다. 앞에서 언급했듯이 후방 와이퍼는 동일하다.

• 988501R000 블레이드 어셈블리-와이퍼,뒤 3,850
• 983511R000 러버 어셈블리-와이퍼 블레이드(운전석) 2,640
• 983611R100 러버 어셈블리-와이퍼 블레이드(조수석) 2,640
• 합계: 9,130원

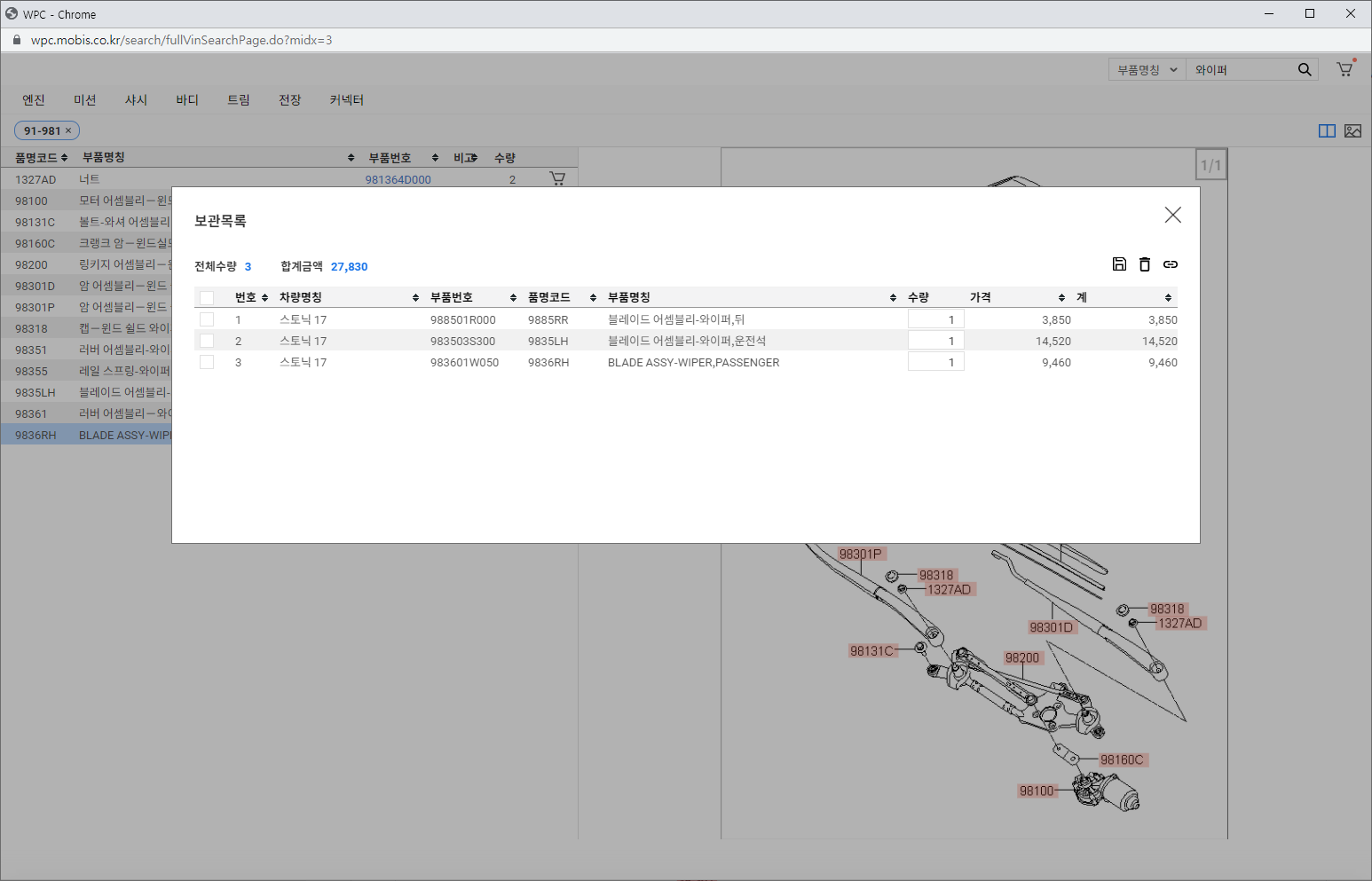

부품가격 비교



전방 와이퍼 고무는 작년에 이미 구매해 둔 것이지만, 후방 와이퍼 블레이드는 최근에 다른 용품과 함께 구매한 관계로 순정부품이 아닌 보쉬제로 선택했다.

교환할 와이퍼 부품들



---

전방 동반석 와이퍼 블레이드 고무 교환

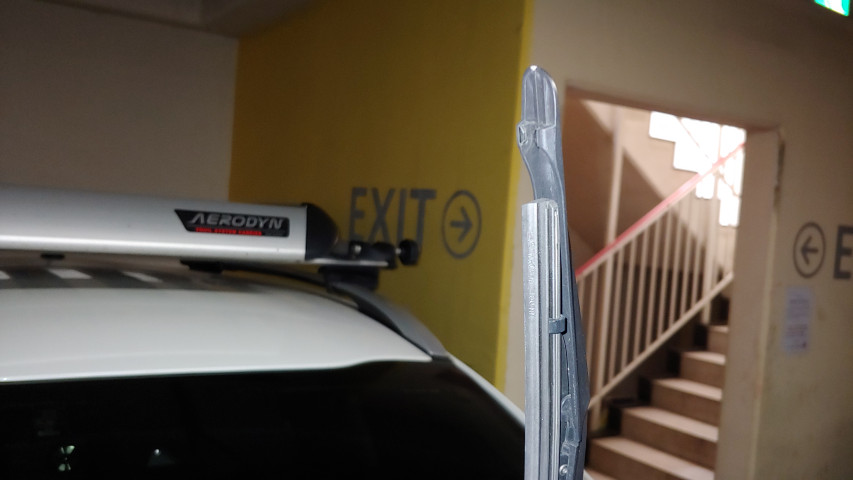

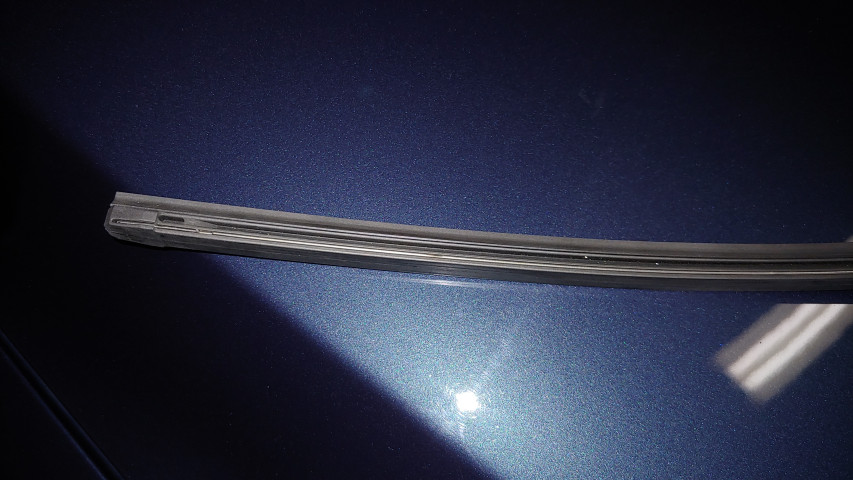

교환 순서는 관계 없으나, 필자는 동반석쪽을 먼저 교환했다. 와이퍼암을 세워두고 고무를 잡은 채로 강하게 잡아당겨 탈거한다. 와이퍼 블레이드고무는 양쪽 끝의 모양이 다르게 제작되어 있다. 아래 사진에 유의하여 막혀있는 방향을 잡아 당기면 블레이드 고무가 분리된다.

와이퍼 블레이드 고무 탈거

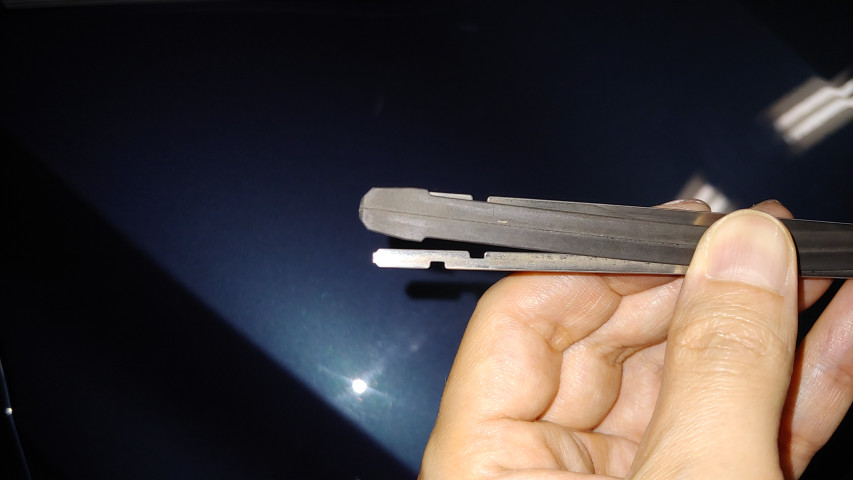

블레이드 고무 내부에 설치된 철심은 재사용 해야 하므로 새 블레이드 고무에 옮겨주고 탈거와 반대 방향으로 홈에 맞추어 끝까지 밀어 올려준다. 우측 하단의 사진은 블레이드 고무를 재장착 하는 과정에 촬영되었다.

철심 교체 후 재 장착



---

전방 운전석 와이퍼 블레이드 고무 교환

전방 운전석의 경우 길이가 길고 작업하기 어려워 블레이드를 분리한 후 작업하는 것이 수월하다. 와이퍼 블레이드를 분리한 후에는 와이퍼암이 유리를 때리지 않도록 잘 조치^[각주:1]한 후 작업을 하도록 한다.

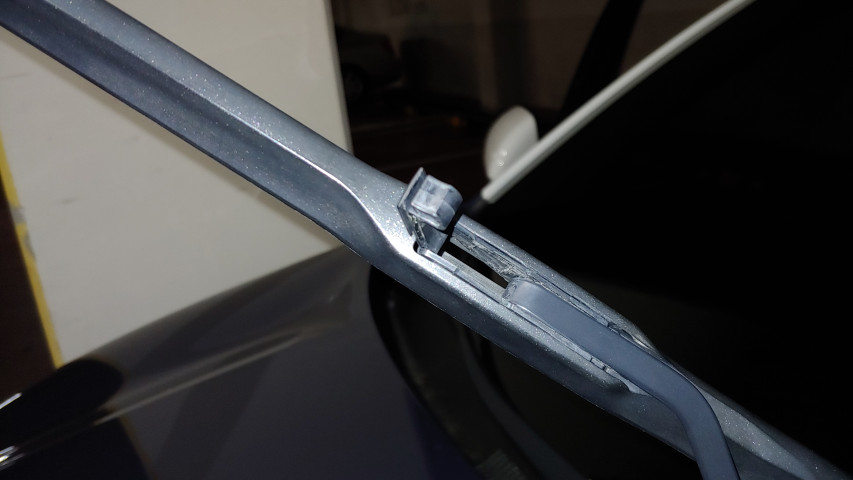

먼저 잠금장치를 열고^[각주:2] 블레이드를 잡은 상태에서 아래방향으로 힘주어 내려준 다음^[각주:3] 와이퍼암의 후크를 블레이드 어셈블리의 안쪽으로 충분히 밀어 넣어 고정부위와 이격시킨 후 블레이드를 살짝 꺾은 상태에서 바깥쪽으로 당겨 분리하면 된다. 글로 설명하기가 애매하지만 몇 번 해보면 금방 익숙해 질 것이다.

와이퍼 블레이드 탈거



와이퍼 블레이드를 탈거한 후 동반석 와이퍼 블레이드 고무 교환 방법과 같은 방법으로 교환하고 장착하면 된다.

탈거된 와이퍼 블레이드와 블레이드 고무

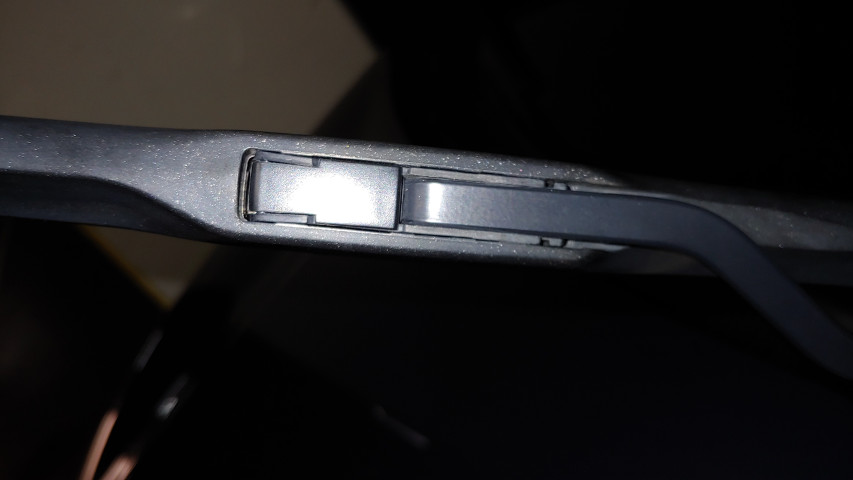

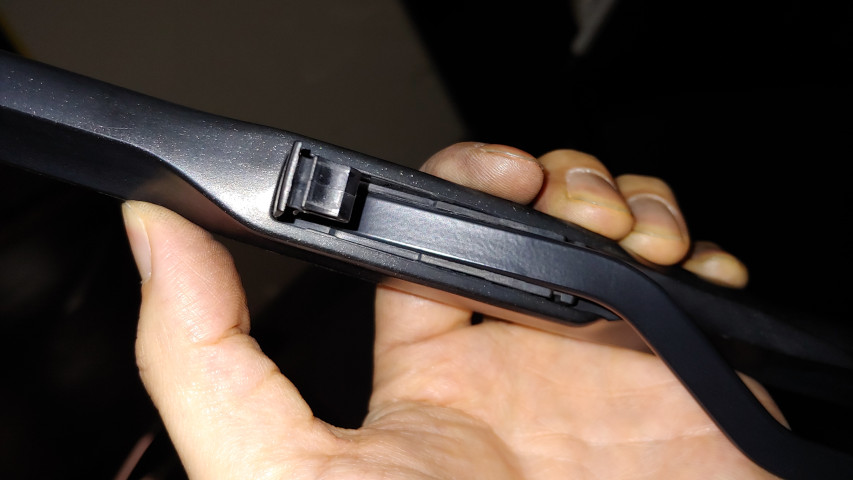

잠금장치를 확실히 체결하는 것을 잊지 않도록 한다.

잠금장치 체결



---



후방 와이퍼 블레이드 어셈블리 교환

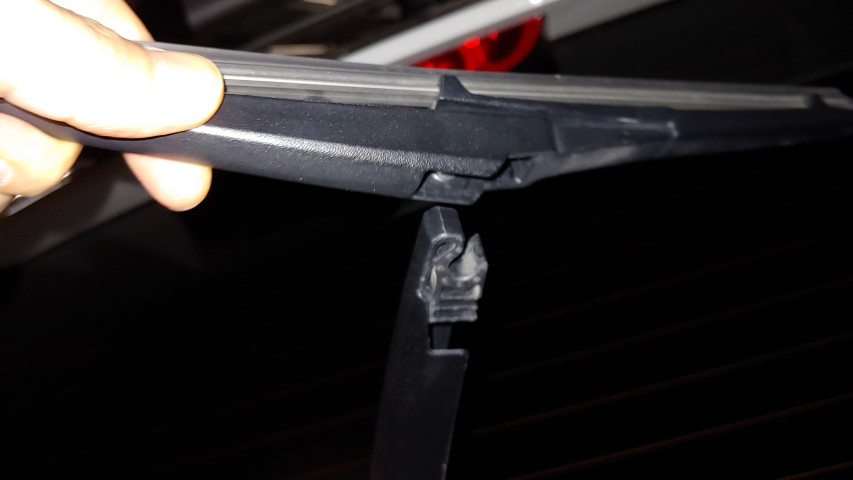

후방 와이퍼는 앞서 언급한 바와 같이 고무만 별도로 공급되지 않으므로, 와이퍼 블레이드 어셈블리로만 교환이 가능하다. 먼저 와이퍼암을 세운 상태에서 T자 모양으로 꺾어주고 별도의 잠금장치가 없으므로 와이퍼암의 반대방향으로 힘주어 탈거하면 된다.

와이퍼암 탈거

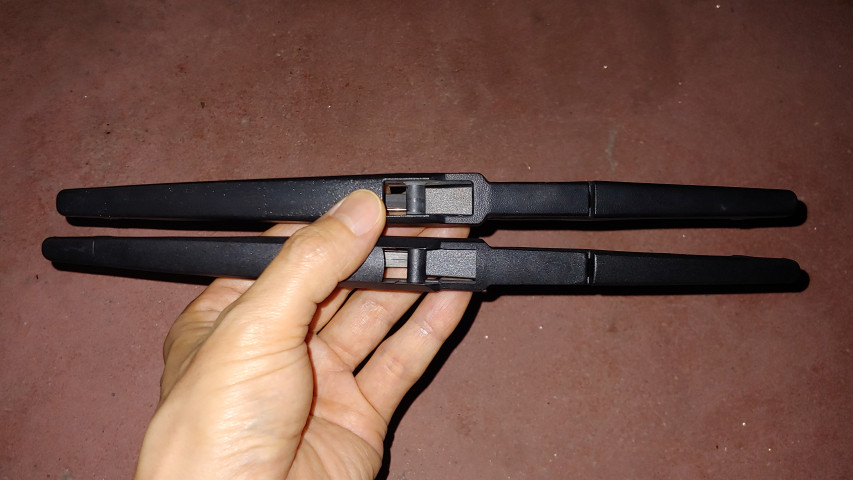

순정품과 호환품에는 약간의 차이가 있지만 길이와 장착방식은 동일하다. 순정품(상단)와 보쉬제품(하단)을 비교해본 사진이다. 체결되는 부위의 선처리와 블레이드 폭에 약간의 차이가 있지만, 장착방법은 동일하며 완벽하게 호환된다.

순정품과 호환품의 차이가 약간 있다



장착은 탈거의 역순이다. 주의할 점이 있다면, 와이퍼블레이드의 폭이 좁은 부위가 와이퍼 암쪽으로 향하게 설치해야 한다는 점이다. 반대로 설치하는 경우 와이퍼 블레이드가 제자리를 잡지 못하며, 이상태에서 억지로 힘을주어 꺾는 경우 내부의 부품이 손상될 수 있으므로 주의하기 바란다.

후방 와이퍼 블레이드 어셈블리를 다시 장착한다.



다음은 별 의미 없이 촬영한 리어 와이퍼 동작 영상이다.

리어 와이버 교환 후 동작





1. 수건등을 두고 와이퍼암을 내려놓는 것이 가장 안전하다. 순간의 실수로 유리가 파손될 수 있으므로 주의하도록 하자. [본문으로]
2. 좌측상단 [본문으로]
3. 스토닉은 내부에 별도의 잠금 장치가 없으므로 힘으로 해결하도록 하자. [본문으로]
