상/하향 일체형 전조등 튜닝용 LED 광원 설치 (feat. 스토닉, HB3/9005)

전조등 튜닝용 LED 광원의 인증 기준이 변경되면서 상/하향 일체형 전조등도 프로젝션 타입에 한하여 승인 기준이 마련되었다. 튜닝인증을 마친 HB3 제품이 출시되어 스토닉에 장착하며 기록을 남긴다.

HB3 범용 전조등 튜닝용 LED 광원

주행거리는 56,509km

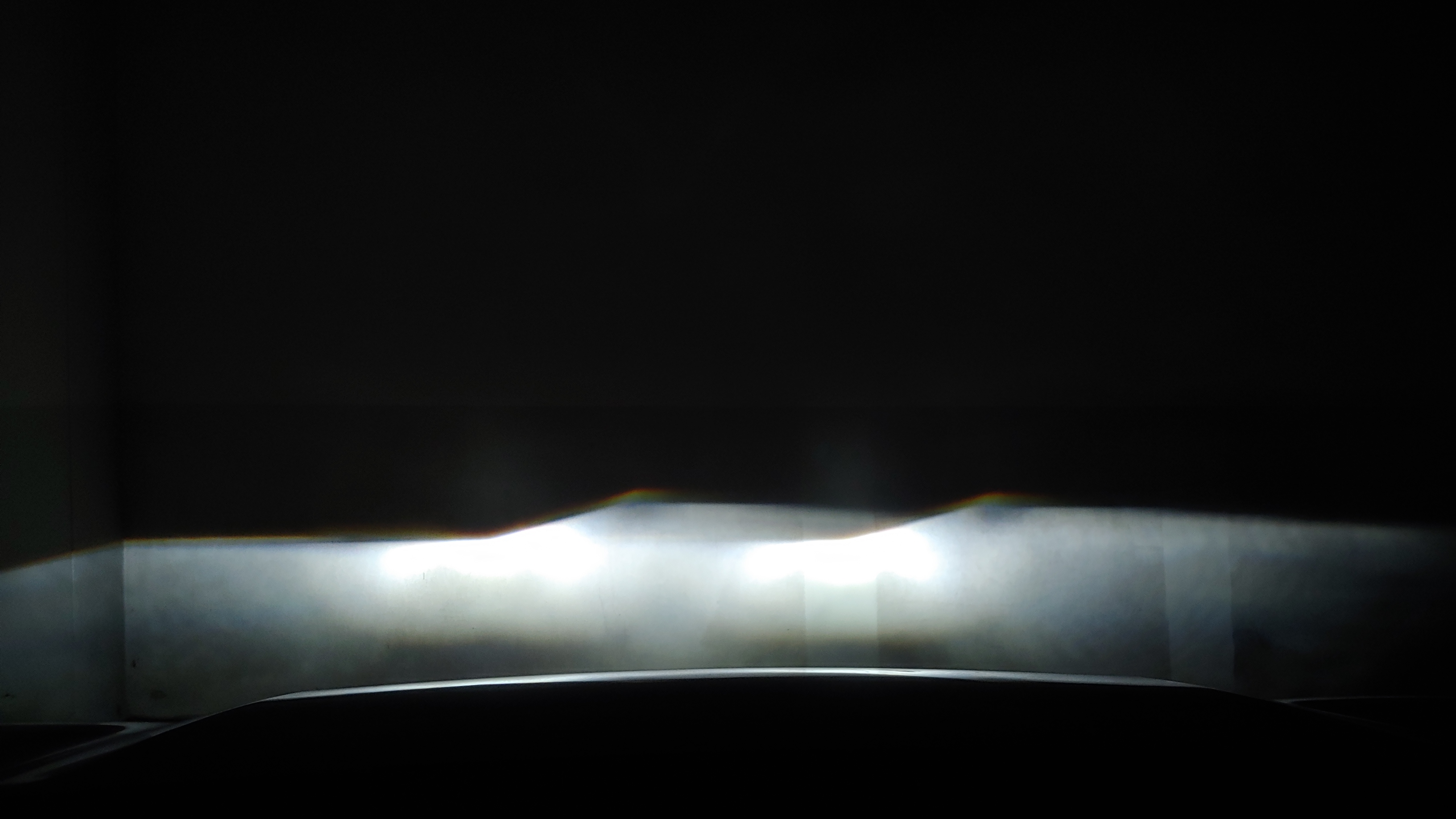

교체전/후의 사진을 먼저 올려본다. 스마트폰 카메라의 촬영 모드가 달라 색감이 서로 다른 점과 컷오프 형상 촬영 시 촬영 높이 차이로 인해 살짝 달라보이는 점을 감안하기 바란다.

전조등 튜닝용 LED광원 교체전(좌)과 교체 후(우)

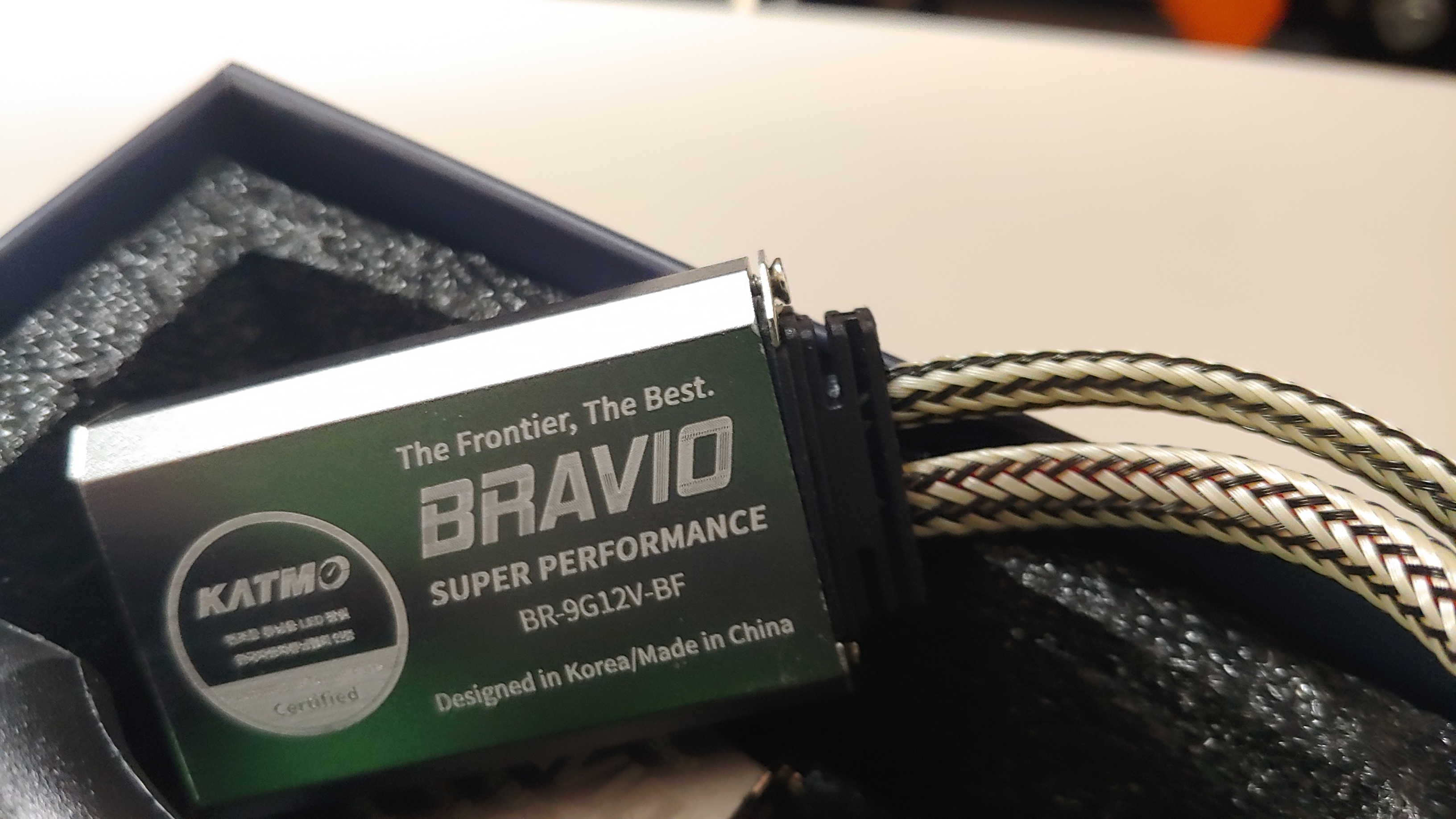

제품 패키지

제품 패키지에는 제품과 유의사항, 매뉴얼, 인증스티커, 현대 N 페스티벌일정 카드가 동봉되어 있었다.

제품 패키지





지원 차종

제품 출시일(2021년 9월) 현재 본 제품을 설치할 수 있는 차종은 다음과 같다.

현대자동차

• 쏘나타 DN8(하이브리트포함) 19년~현재
• 더뉴 아반떼 AD 18~20년
• 아반떼 CN7(하이브리트포함 20년~현재
• 베뉴 19년~현재
• 더 뉴 코나(하이브리드 포함) 20년~현재
• 투싼 NX4(하이브리드 포함) 20년~현재
• 엑센트 신형 10년~19년
• 캐스퍼 AX1 22년
• 그랜저 IG 하이브리드 17년~19년 (상/하향 분리형)
• 그랜저 IG 16년~19년 (상/하향 분리형)
• 아반떼 AD 15년~18년 9월 (상/하향 분리형)
• 아반떼 쿠페 13년~15년 (상/하향 분리형)
• 더 뉴 아반떼 MD 15년~15년 (상/하향 분리형)
• 펠리세이드 18년~현재 (상/하향 분리형)
• 싼타페 TM 18sus~20년 (상/하향 분리형)



 기아자동차

• 더뉴 K3 2세대 21년~현재
• 더뉴 레이 17년~현재
• 모닝 어반 20년~현재
• 모닝 (JA) 17년~20년
• 니로 16년~19년
• 니로 EV 18년~현재
• 더 뉴 니로 19년~현재
• 쏘울 부스터(EV 포함) 19년~21년
• 스포티지 4세대 15년~18년
• 스포티지 더 볼드 18년~21년
• 셀토스 19년~현재
• 스토닉 17년~21년
• 올 뉴 K3 18년~20년 (상/하향 분리형)



쉐보레

• 더 넥스트 스파크 15년~18년 (대리점 방문 및 프로젝션타입 확인 필수)
• 올 뉴 크루즈 17년~18년 (대리점 방문 및 프로젝션타입 확인 필수)
• 어메이징 뉴 크루즈 15년~17년 (프로젝션타입 확인 필수)
• 올 뉴 말리부 16년~18년





제품 확인

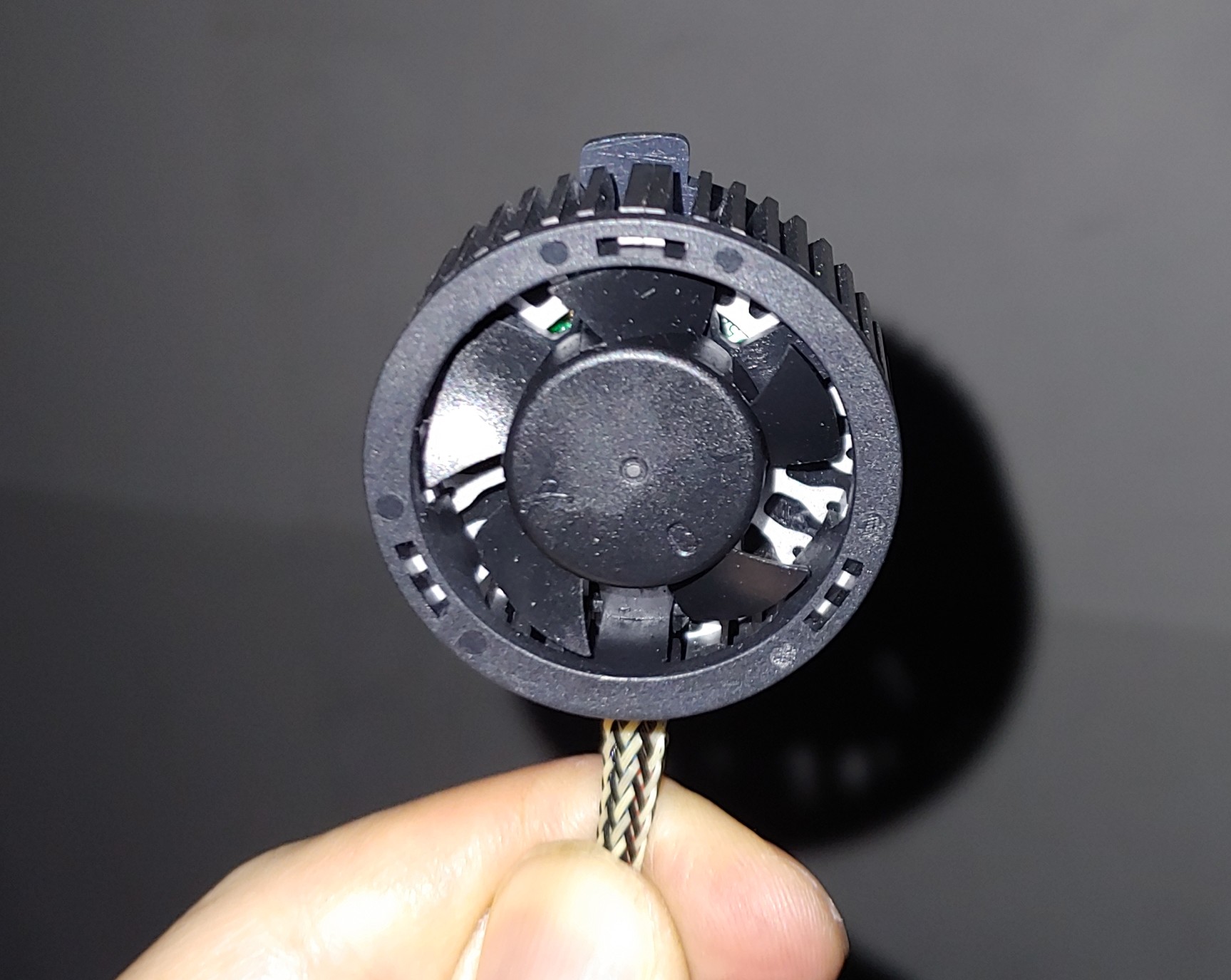

제품을 살펴보니 LED 드라이버 케이스가 살짝 벌어져 있어 정밀드라이버를 이용하여 다시 체결해 주었다. 살짝 아쉬운 부분이었다.

LED 드라이버 케이스를 다시 체결해 주었다.





할로겐 벌브 탈거

스토닉의 경우 운전석의 공간이 협소하여 벌브 교환이 쉽지 않다. 작업 공간 확보를 위해 범퍼를 탈거하고 헤드램브 어셈블리를 통째로 탈거한 후 작업을 하기도 하지만, 필자는 탈거 하지 않고 그대로 교환하기로 결정했다. 배터리 마이너스 단자를 탈거하는 것 잊지 말고 작업하길 바란다. 필자는 생략했다. ^^;;

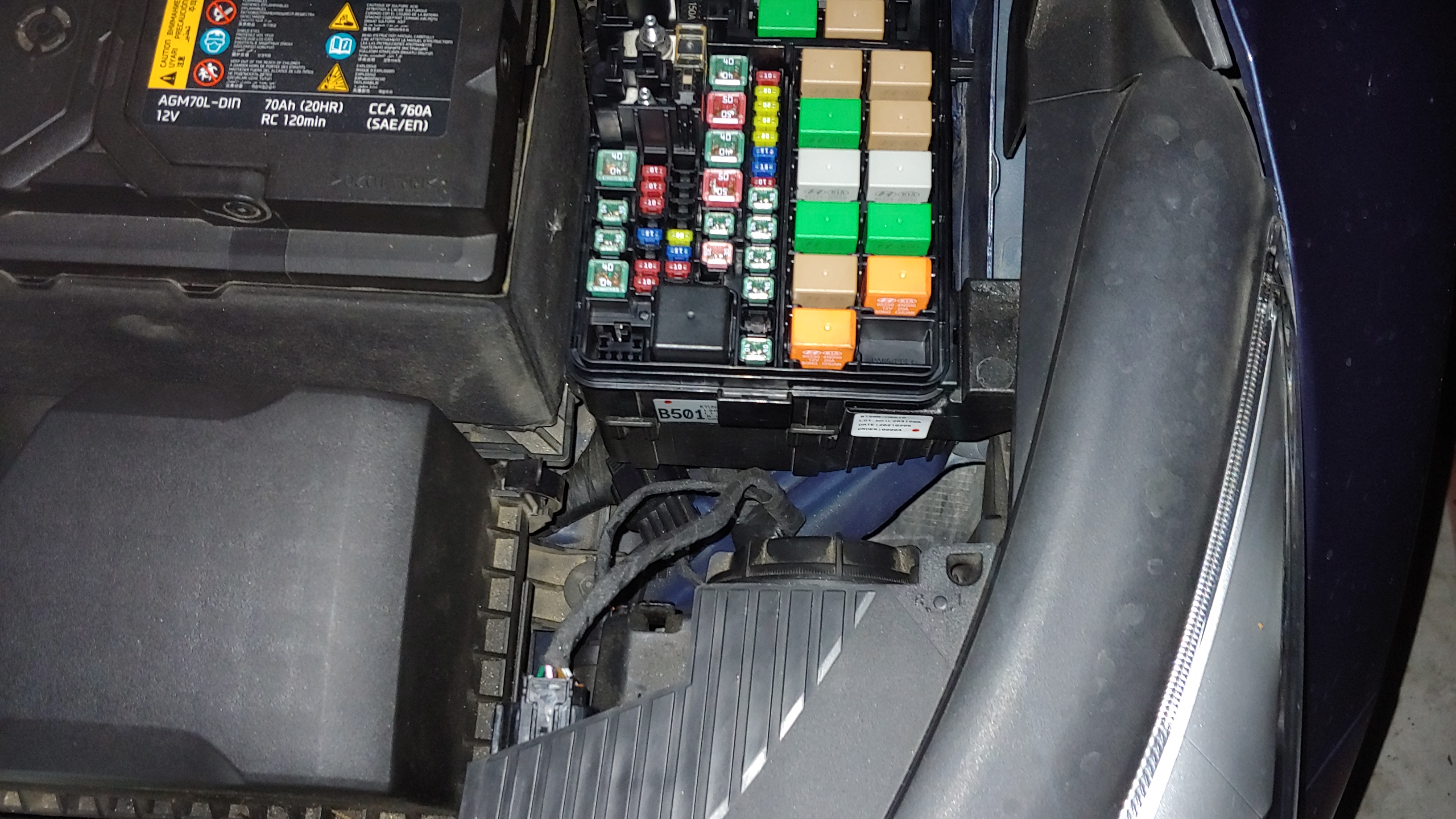

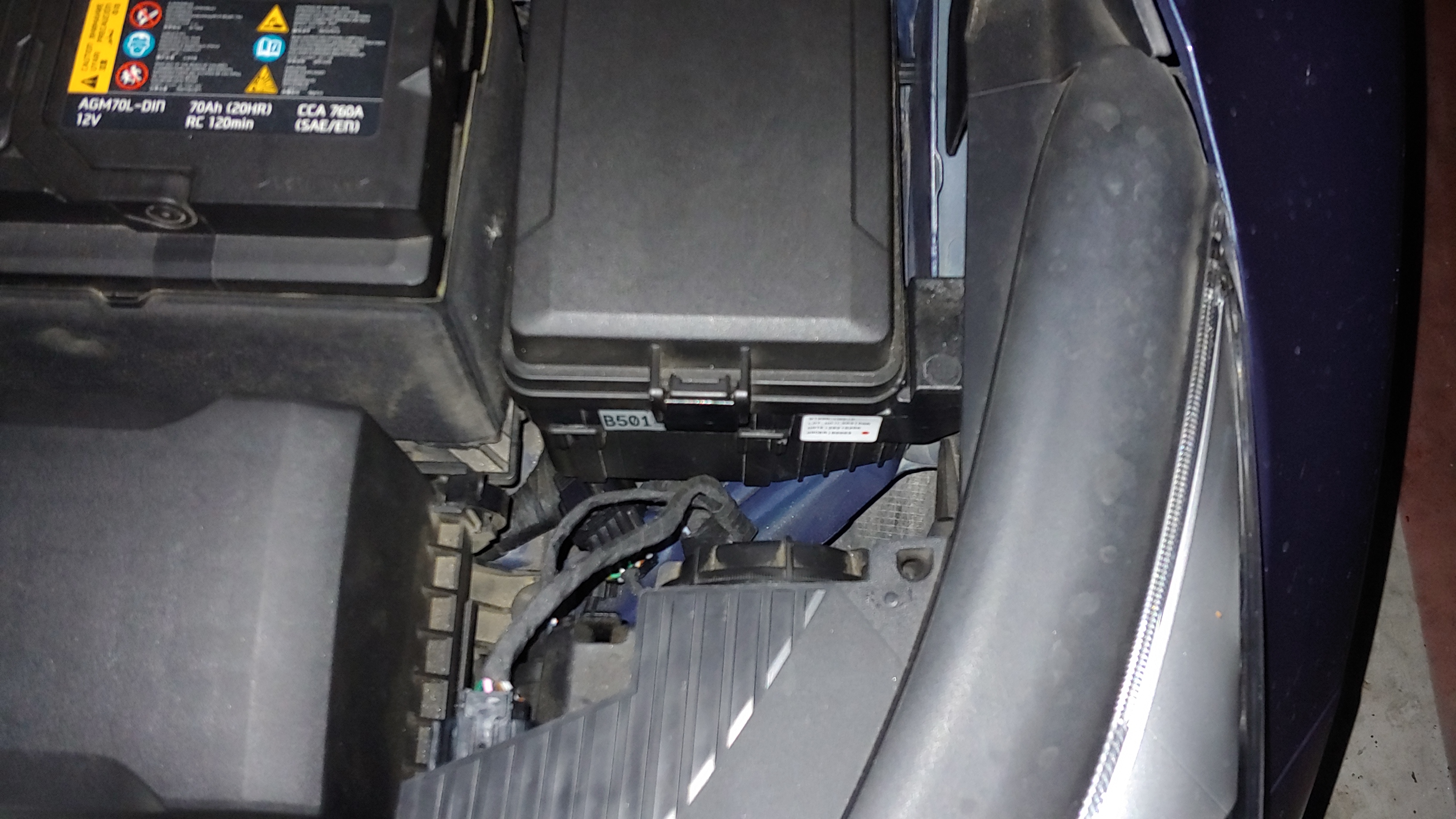

퓨즈박스 커버만 열어둔 채로 약간의 공간을 확보했다.

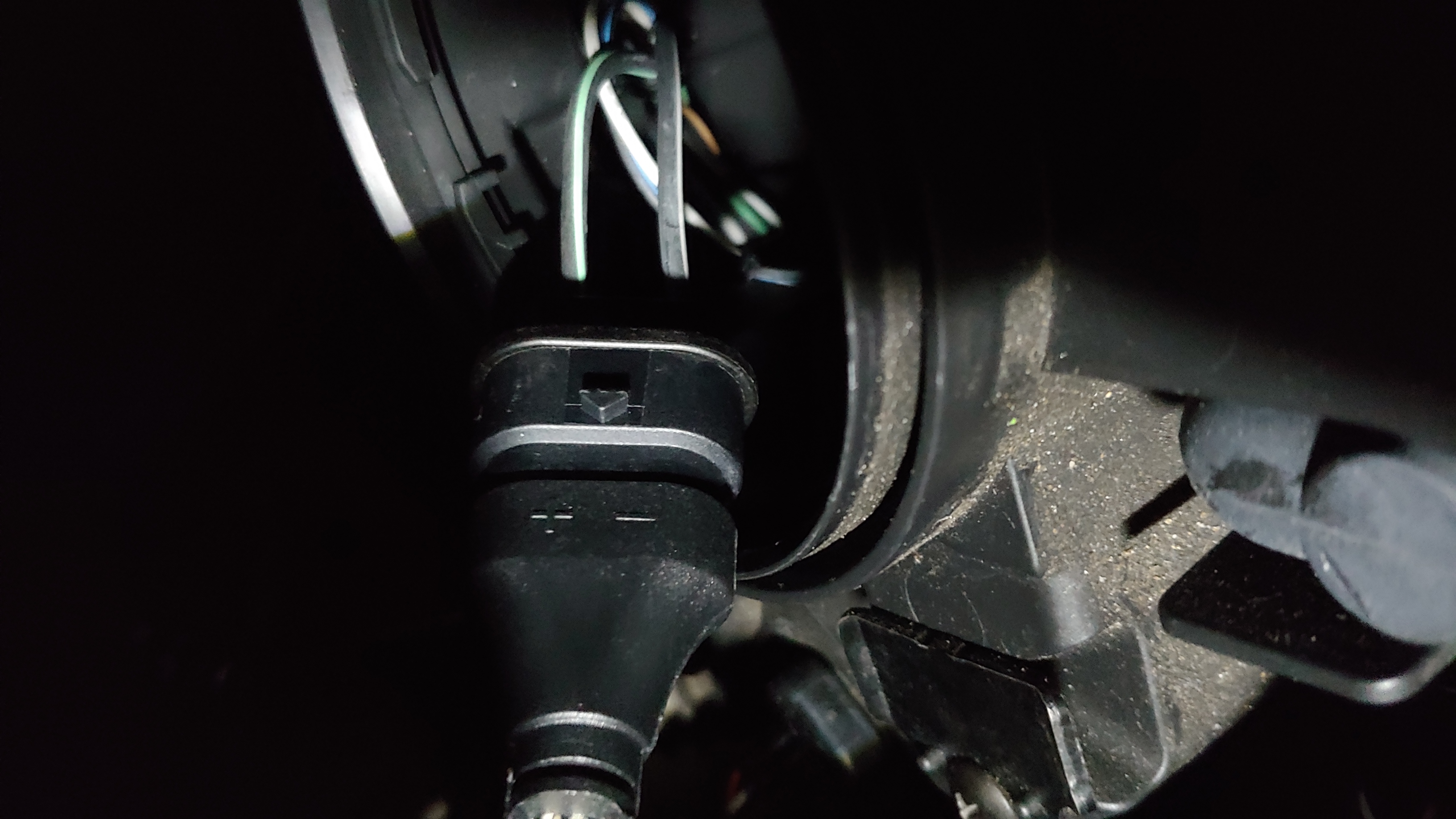

헤드램프 더스트캡을 반시계방향으로 돌려주어 탈거한 후 벌브도 반시계방향으로 45도 정도 돌린 후 살짝 흔들어가며 탈거한다. 커넥터는 고정 클립을 바깥쪽으로 살짝 벌린 후 커넥터를 당겨주면 된다.

탈거는 반시계 방향이다.





LED 광원 설치

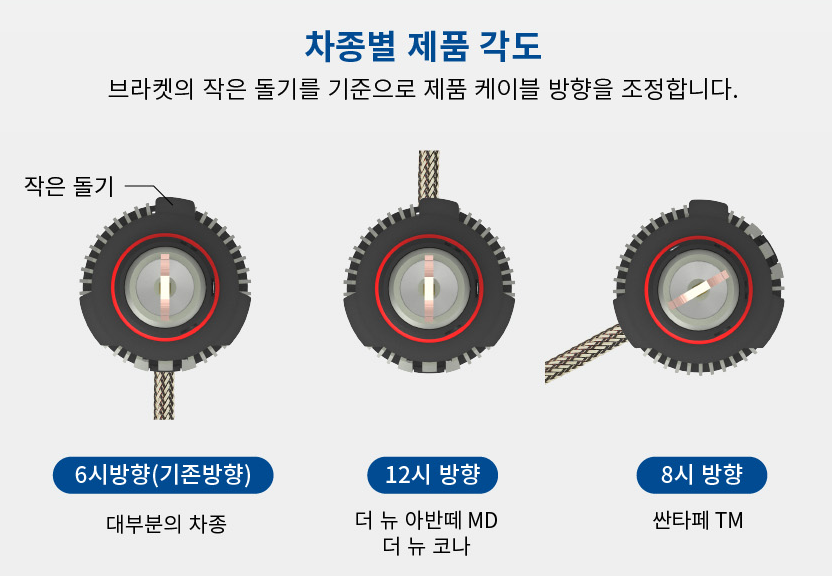

제품의 케이블 각도는 주문시 입력한 차종에 맞추어 발송된다. 새제품을 받은 경우 케이블의 위치를 조정해 줄 필요는 없으나, 차종이 변경되는 경우 별도로 조정을 해 주어야 한다.

제품 설명이미지 발췌



LED 광원을 기존 벌브의 위치에 삽입하고 시계 방향으로 돌려 주면 장착이 되고 커넥터는 녹색 선이 있는 부분을 +각인 된 부위에 맞추어 딸깍 소리가 날때 까지 삽입해 주면 된다.

LED 광원 설치

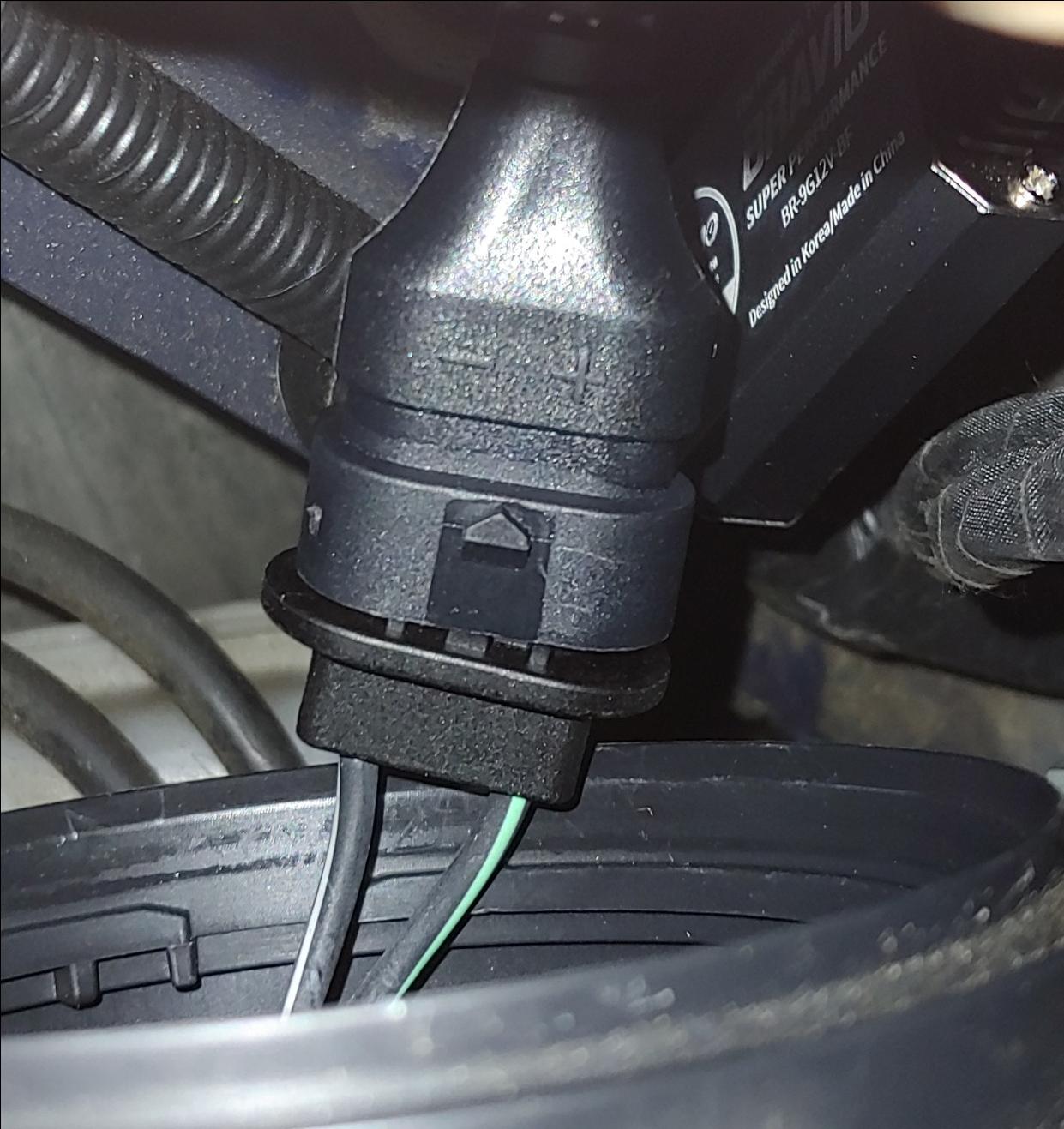

필자의 경우 운전석 쪽 커넥터는 별로 힘을 들이지 않고 잘 장착이 되었는데, 조수석 방향은 아래 사진과 같이 아무리 힘을 주어도 완전히 체결되지 않는 문제가 발생했다. 제품 소켓 내부의 핀을 손으로 살짝 조정하여 설치를 완료했다.

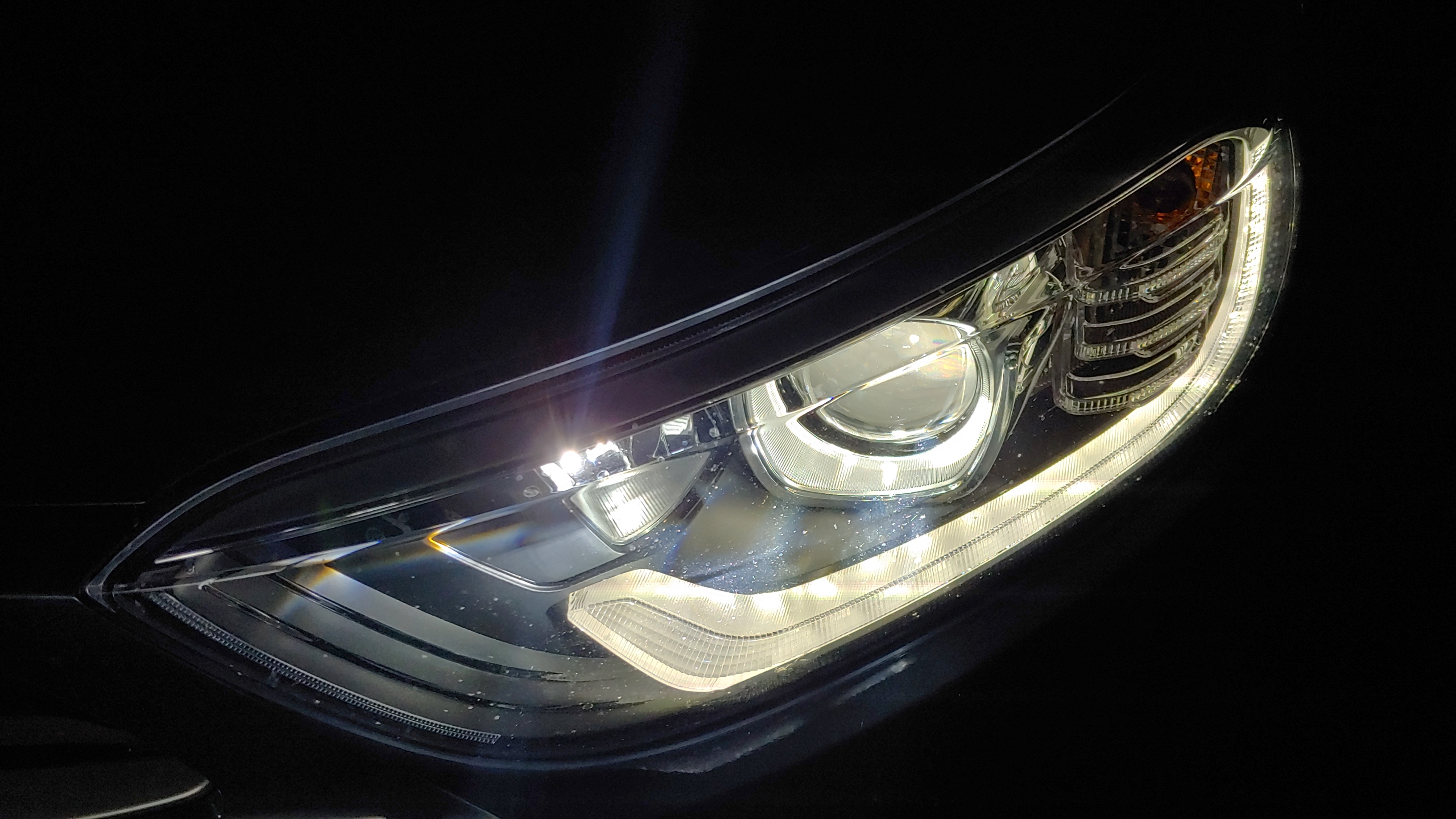

커넥터가 잘 장착되지 않는 문제가 있었으며, LED는 정상적으로 잘 켜진다.



제품 인증 등록

본 제품은 직접 인증 등록을 해야하며 브라비오 홈페이지에서 안내하는 순서에 따라 진행하면 된다.

터미네이터 SP 9005 바이펑션 스마트폰으로 인증등록하는 방법공지사항 - 브라비오 LED







---

장착 가능 제품 추가 정보

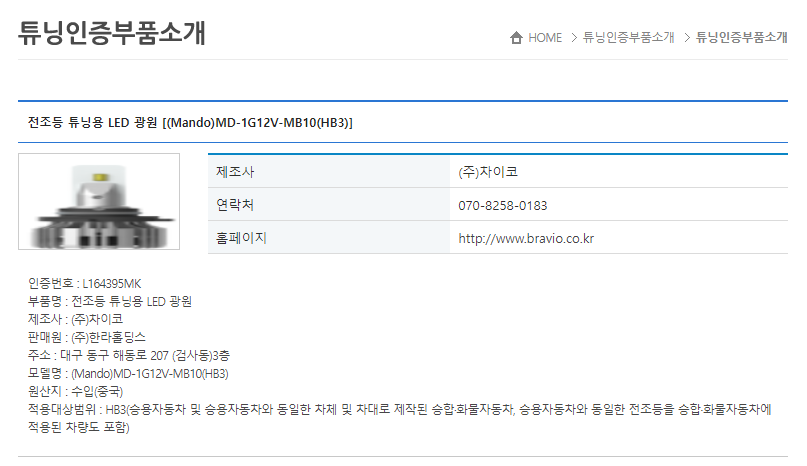

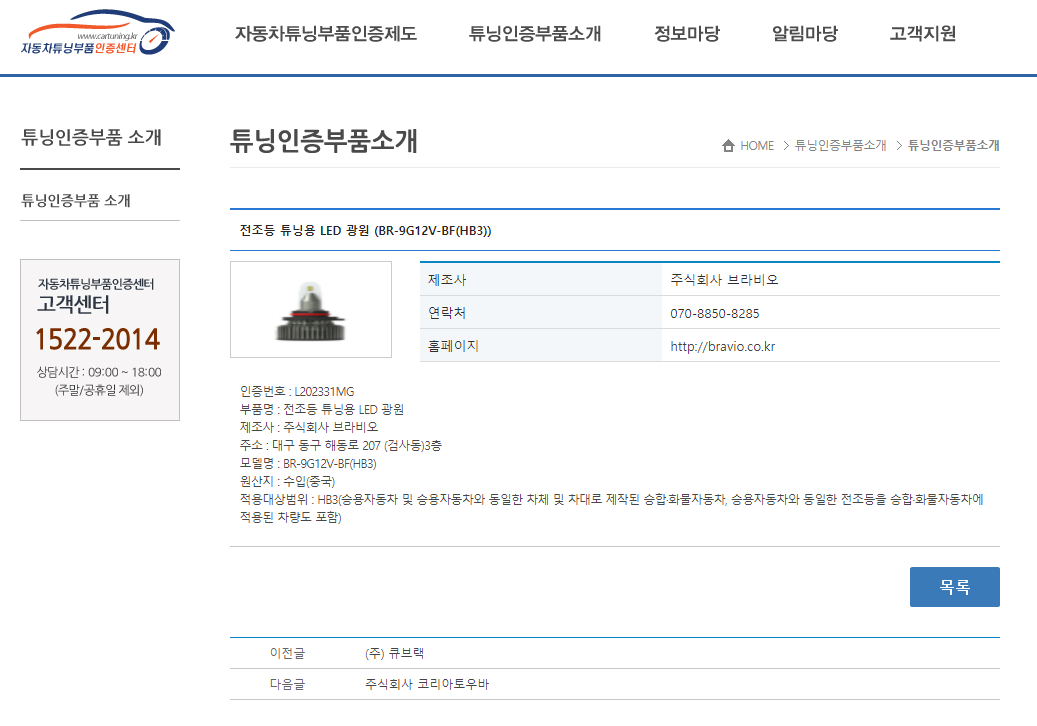

자동차 튜닝부품 인증센터에  HB3 규격의 바이펑션 헤드램프용 인증제품이 추가 등록되었다.

아래 제품은 와이드비전에서 제조하고 판매하는 제품으로 정보에 기입된 홈페이지로 이동해도 LED 제품은 찾을 수 없다. LED전용 브랜드(와이드맥스) 홈페이지(https://widemax.modoo.at/) 와 오픈마켓에서 H7제품은 확인이 되나, HB3 제품은 확인되지 않는다.

와이드비전 WV-01 9005 Bi-function(HB3)

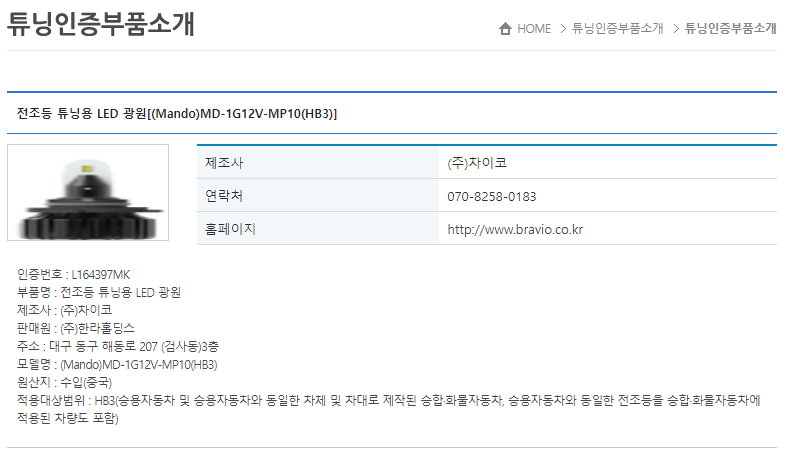

아래 세 제품(MD-1G12V-MB10, MD-1G12V-MP10, MD-1G12V-MV10)은 차이코에서 제조하고 한라홀딩스에서 판매하는 것으로 확인되는데, 제조사 홈페이지와 연락처는  브라비오로 되어 있다. 제품 판매처는 아직 확인되지 않았다.

차이코 (Mando)MD-1G12V-MB10(HB3)

차이코 (Mando)MD-1G12V-MP10(HB3)

차이코 (Mando)MD-1G12V-MV10(HB3)
