퀵서트(QUICK-SERT) - 탭손상 복구

헬리코일과 더불어 많이 사용하는 탭 손상 복구용 제품이다. 헬리코일에 비해 설치용 전용 도구가 없어도 되고, 설치중 스스로 나사산을 만들며 삽입되기 때문에 외경용 나사산을 가공하지 않아도 된다. 헬리코일의 경우 간혹 뽑혀져 나오는 경우가 있다고 한다.

퀵서트 영상



아래는 Kerb Konnus 사의 퀵서트 데이터시트이다.

en.ds.20.pdf

3.49MB

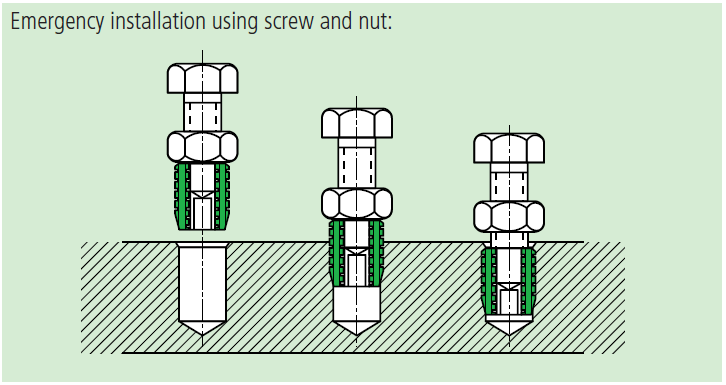

설치용 전용 도구가 비싸기는 한데, 전용도구를 사용하지 않아도, 내경에 맞는 렌치 또는 육각 볼트(와 렌치 또는 스패너) 및 너트(및 스패너)를 사용하면 체결이 가능하다. 물론, 아래 표에서 나타나듯이 구멍치수에 맞는 드릴은 필수이다.

퀴서트 설치방법



홀 가공 치수는 아래 표와 같이 M6(a) 의 경우 8.3mm, M6의 경우 9.0 mm. 녹색 부분은 작업을 쉽게 하기 위한 홀 치수이다.

퀵서트 보어홀



<디스크 브레이크 캘리퍼 포스트 마운트용>

• SUS퀵서트 M6x1.0p 12L (외경9) --- 주문완료 (개당 1,500)
• 8.5mm 드릴 비트 ------------------- 동네 철물점에서 스틸재질로 구매 (3,500)
• M6x1.0p 볼트 & 너트   ------------- 주문완료 (택배비가 더 비싸므로 가격 공개는 패스~). 너트 두께 (5 mm) + 퀵서트 길이 (12 mm) = 15 mm 이상
• 장착용 볼트 체결시 퀵서트의 - 홈 아래 까지만 삽입해야 하므로 대략 체결 길이 10 mm 정도 예상
• 볼트 길이 : 너트를 체결하기 위한 길이를 감안하면 20 mm 이상 되어야 하나, 렌치볼트의 스레드가 없는 부분까지 감안하여 35 mm로 주문



데이터 시트 및 동영상 / 이미지 출처:

Kerb Konus Vertriebs GmbH :: Technologien für sicheren Halt | Schraubverbindungen, Gewindeeinsätze, Schrauben …

낱개 판매처:

유니온마트-서울파이프(주) [퀵서트 - M3 ~ M12 Ensat302]



---

퀵서트 활용 캘리퍼 마운트 나사산 정비:

디스크 브레이크 캘리퍼 마운트 퀵서트(QUICK-SERT) 작업

---

퀵서트 삽입용 간이 툴:

퀵서트(QUICK-SERT) - 삽입용 간이 툴 (대안공구)
