크랭크암 핀치볼트 교환 (feat. 라이드 디스크5000)

by 바퀴 굴리는 프로그래머 2024. 3. 16.
반응형

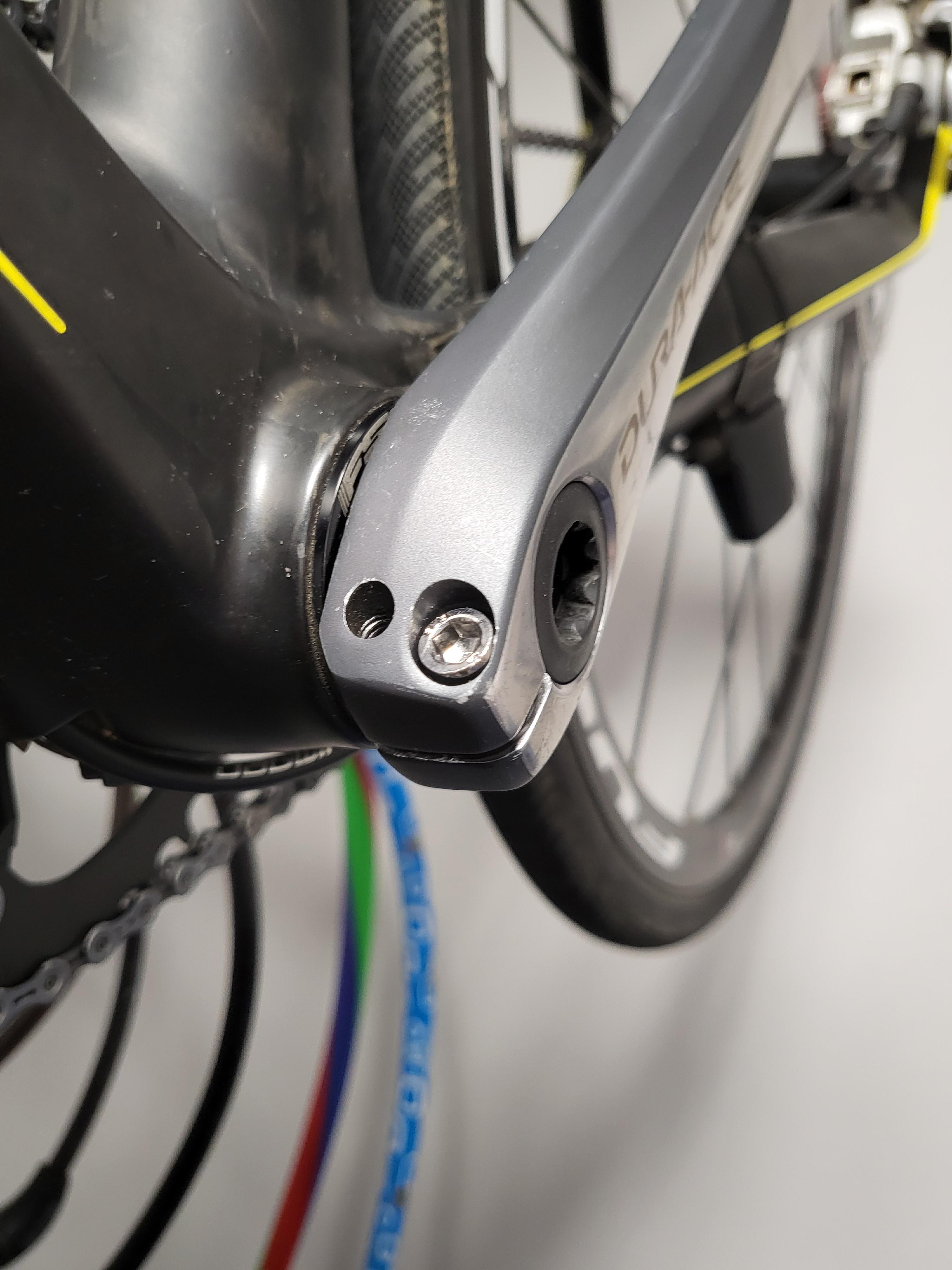

트렉 에퀴녹스의 다단화로 탈거된 크랭크셋에 도발 싱글 체인링을 적용하여 라이드 디스크에 설치했으나... 바깥쪽 핀치볼트의 나사산이 토크를 이기지 못하고 계속 돌아가는 상황이 발생했다.



트렉 에퀴녹스 다단화

트렉 에퀴녹스는 싱글기어 컨버전 후 7년동안 사용되었고, 큰아들 녀석의 통학용으로 사용되다가 변속기를 달아달라는 주문에 변속기와 크랭크셋을 설치하여 다단화한다. 트렉 에퀴녹스 7 싱글

tnmsoft.tistory.com

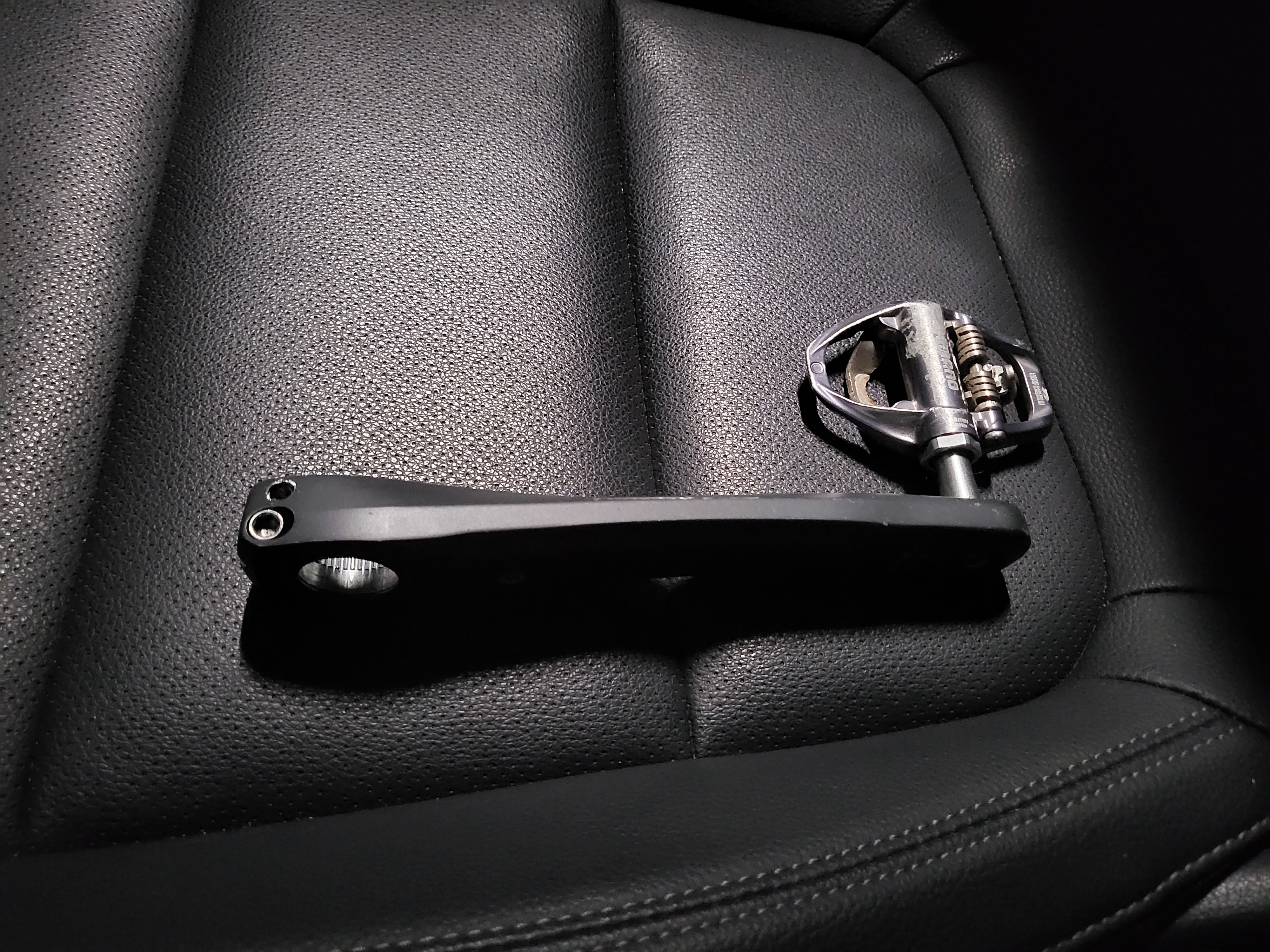

아차 싶어 크랭크를 탈거하고 확인해 보니, 볼트 머리가 마모된 상태로 프레임셋에서 탈거하지 못하여 덤으로 딸려온 후, 서울의 모샵에서 볼트를 탈거하기 위해 드릴로 나사산의 일부를 날려버린 볼트 쪽의 나사산이 더 망가지고 있던 상황...

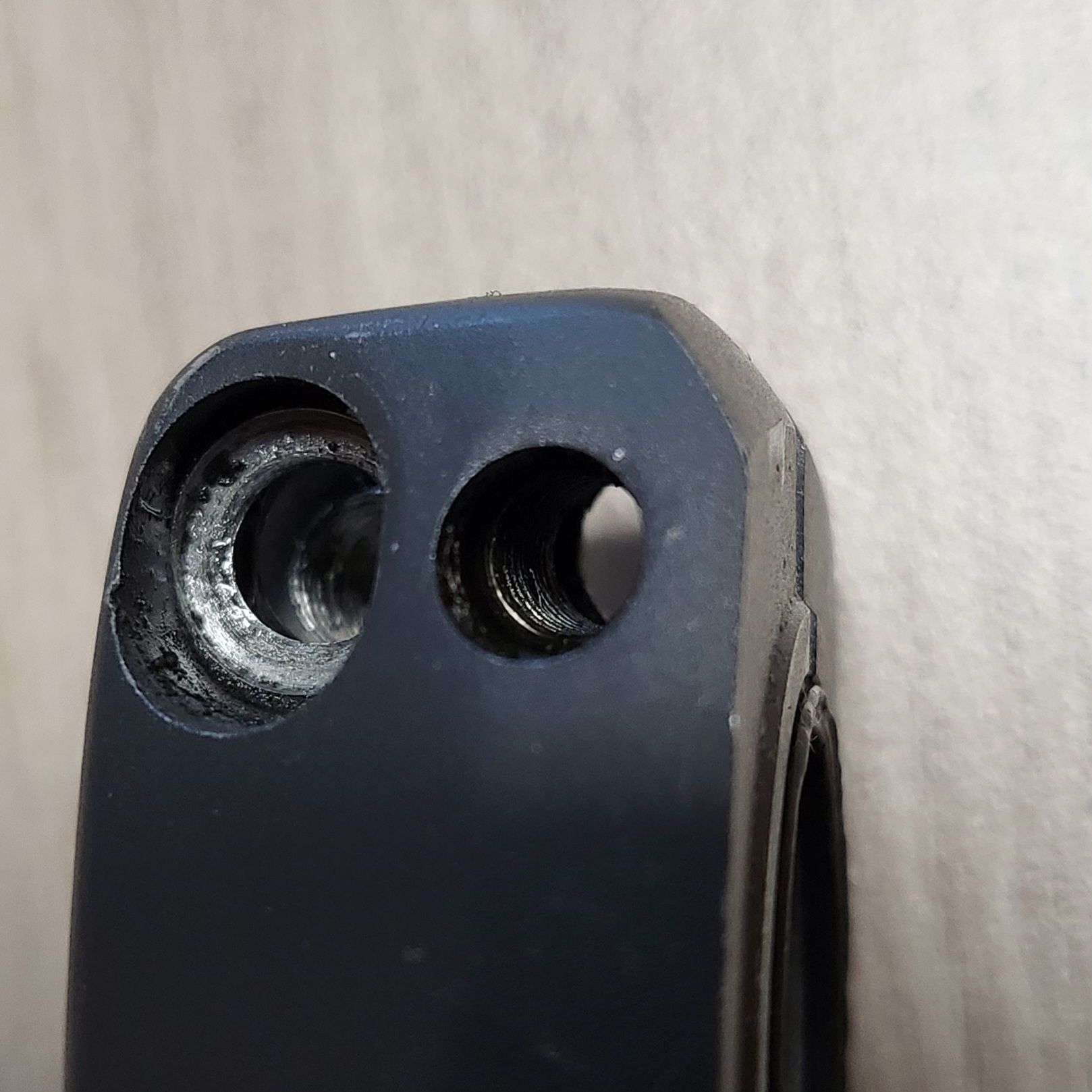

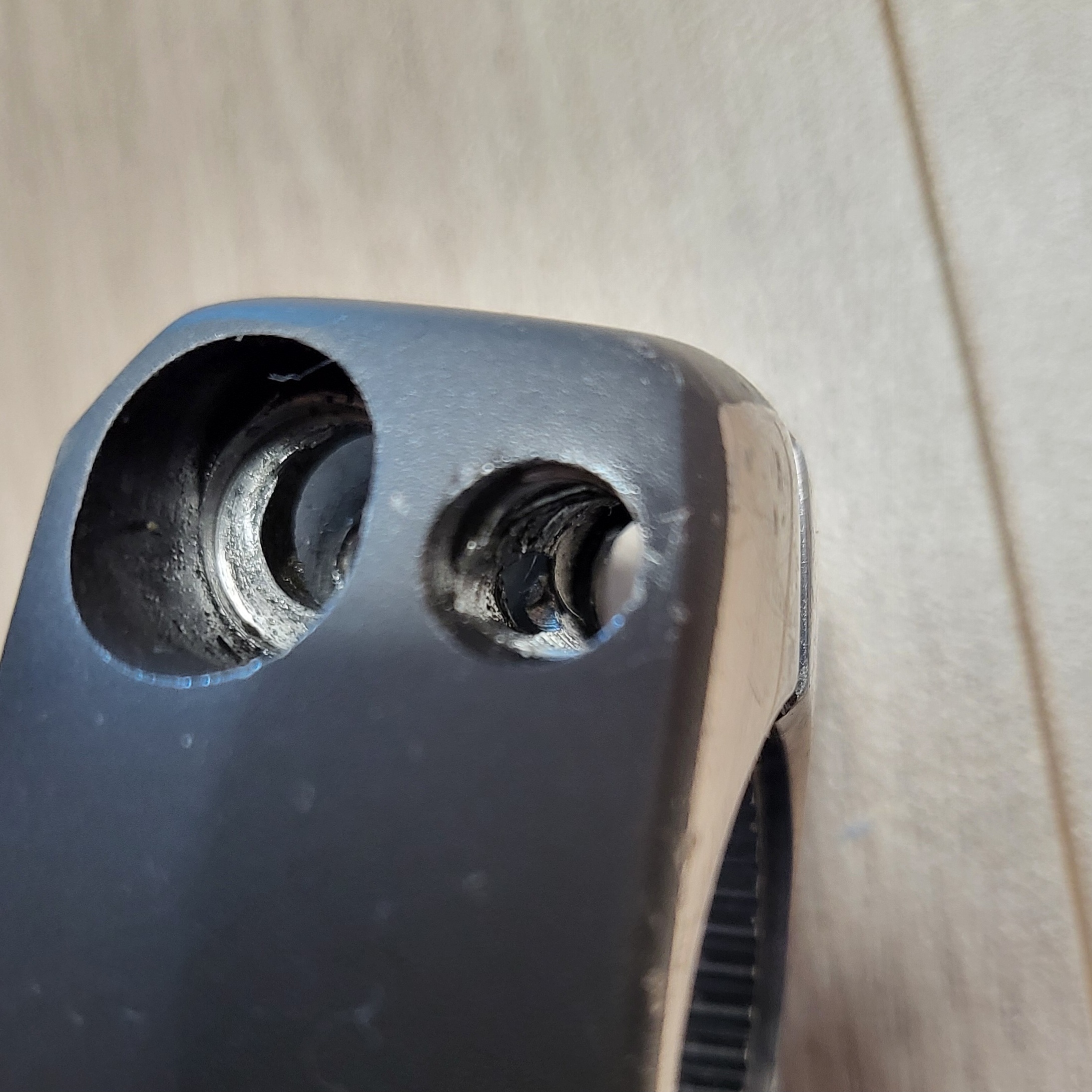

정상 나사산(좌)과 스레드가 망가진(우) 상태



디스크브레이크 캘리퍼 마운트 나사산을 살리기 위해 사용하고 남은 여분의 퀵서트를 찾아내어 나사산을 복구하려고 인근의 철공소를 찾았으나, 8.5mm 지름의 드릴링을 하게 되면 모재가 남지 않아 위험하다는 설명을 듣고 포기하기 직전...



디스크 브레이크 캘리퍼 마운트 퀵서트(QUICK-SERT) 작업

서스펜션 포크 디스크 브레이크 캘리퍼 마운트의 손상된 나사산을 복원하기 위해 적절한 헬리코일 작업과 록타이트까지 바르고 꼬박 24시간 후에 볼트를 체결하는데, 팅팅 거리면서 스프링이

tnmsoft.tistory.com

퀵서트 및 설치용 공구들



순정 핀치볼트가 나사산의 끝까지 설치되지 않는 정도로 짧은 것을 발견했다. 기존의 볼트가 모재의 나사산을 절반 정도만 사용하는 것으로 순정보다 긴 볼트 체결시 크랭크를 다시 탈거하기 전까지는 사용할 수 있을 것이라는 생각이 들었다.

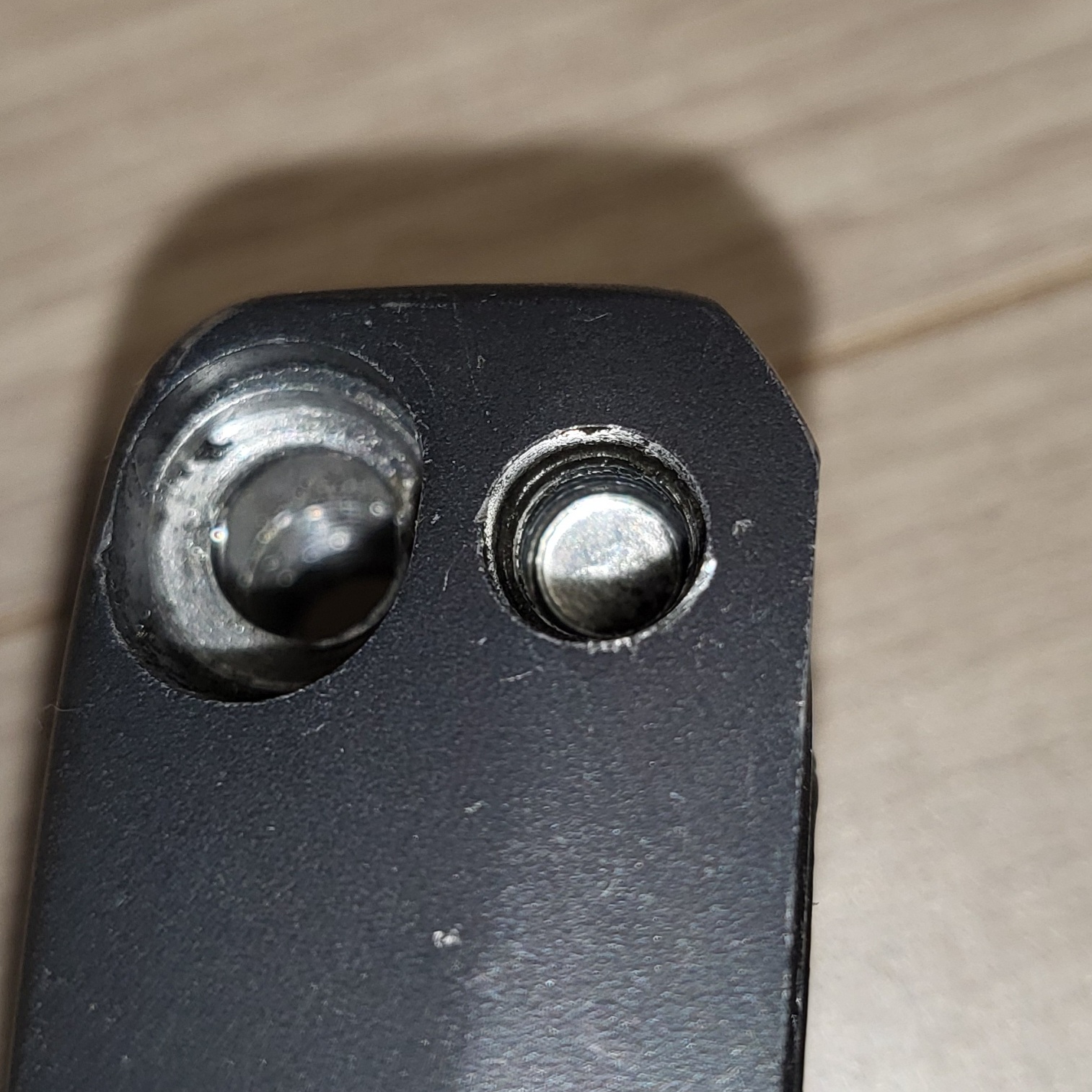

순정 볼트 설치 깊이



일단 인터넷으로 M6-19mm 길이의 크랭크 볼트를 유실된 플레이트와 함께 주문했으나, 재고가 없다는 통보를 받고 거의 포기하려던 찰나, 다행히 주변의 자전거 샵에서 보관하고 있던 볼트를 무상으로 제공 받았다. 볼트 값과 상담비를 지불하려했으나 그냥 쓰시라고 마음 써 주셔서 커피 한잔 대접하고 담소를 나눈 후 복귀하였다.

순정 핀치볼트와 19mm 길이의 핀치볼트



볼트 머리가 순정과 같은 모양은 아니지만, 사용 가능하겠다는 샵 사장님의 조언을 듣고 복귀 중.

좌우 볼트머리 비교

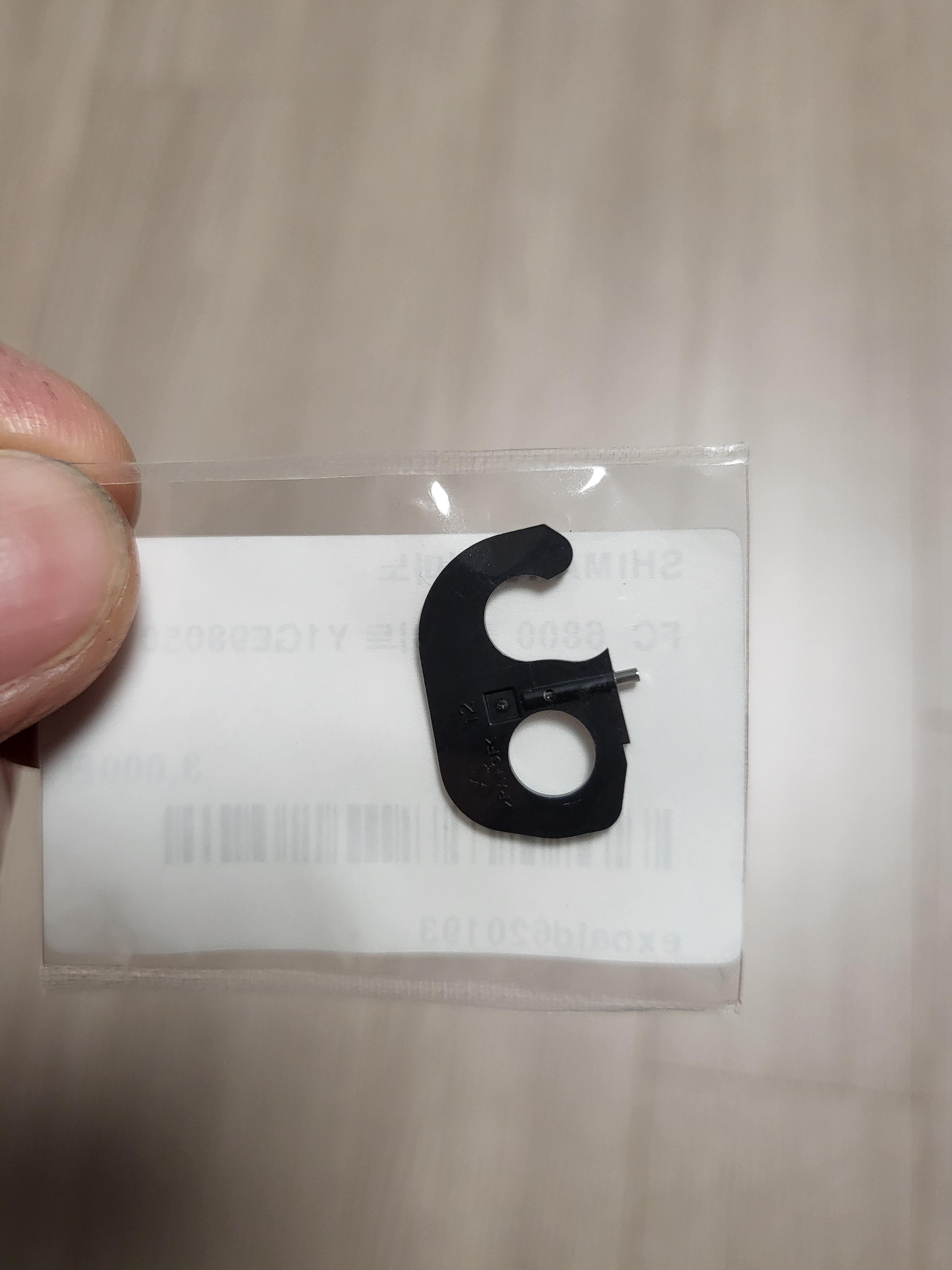

유실되었던 크랭크암 이탈 방지용 플레이트를 함께 설치해 본다.

크랭크암 이탈 방지용 플레이트 설치



크랭크암 핀치볼트는 12-14 N·m로 조여야 하나, 또 다시 스레드가 망가질 것 같아 적당한 힘으로 체결해 주었다.

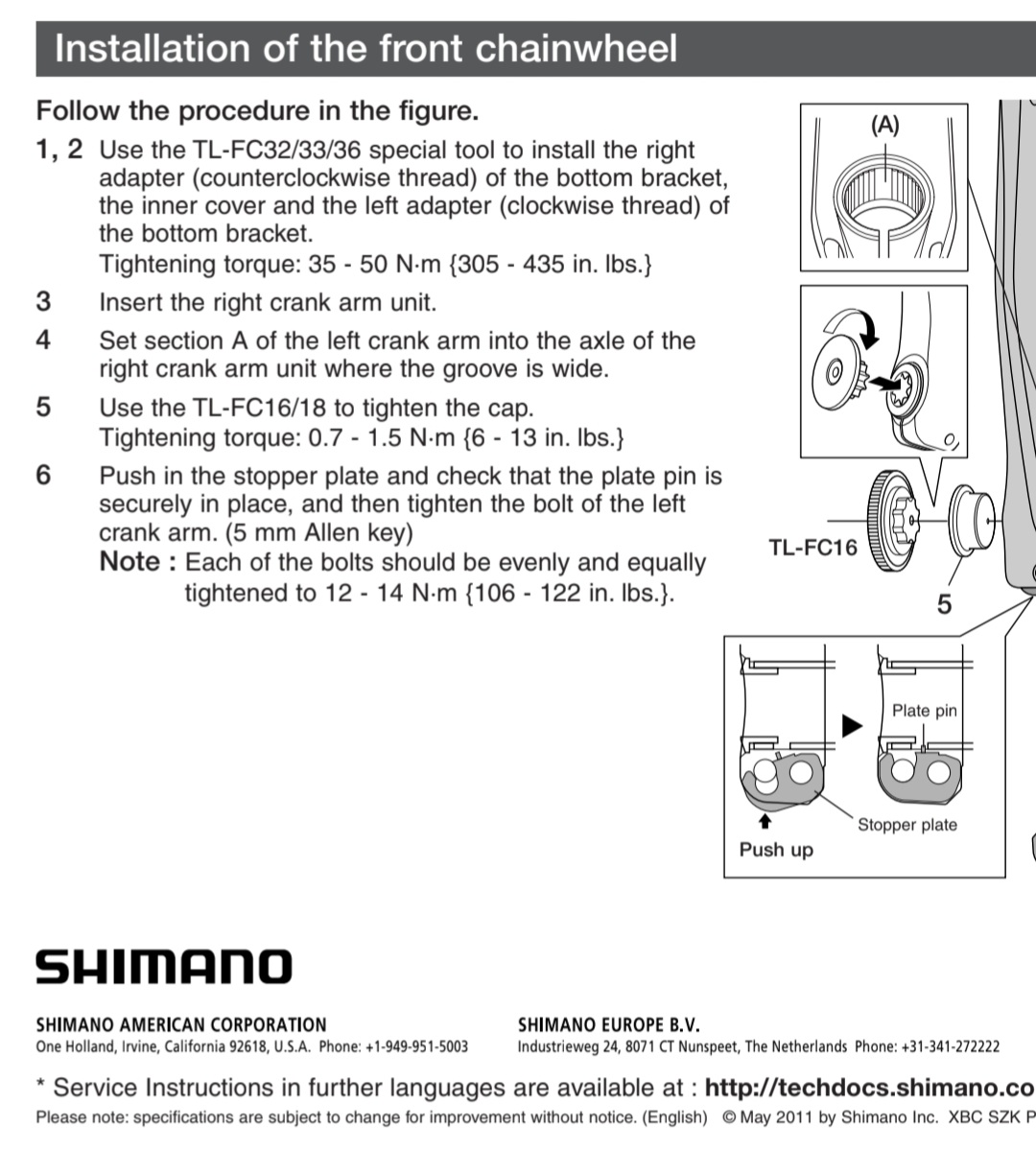

설치 매뉴얼(좌)과 설치 완료한 모습(우)



간단한 시험주행을 마치고 자전거는 원래 있던 구석자리에 걸어둔다. 다음에 나사산이 다시 뭉개지면 크랭크셋은 폐기 처분할 예정이다. 적당한 가격에 논드라이브사이드 암만 따로 구하기가 너무 힘들다.
