도어트림 내장재 고정 (feat. 익스플로러 15MY)

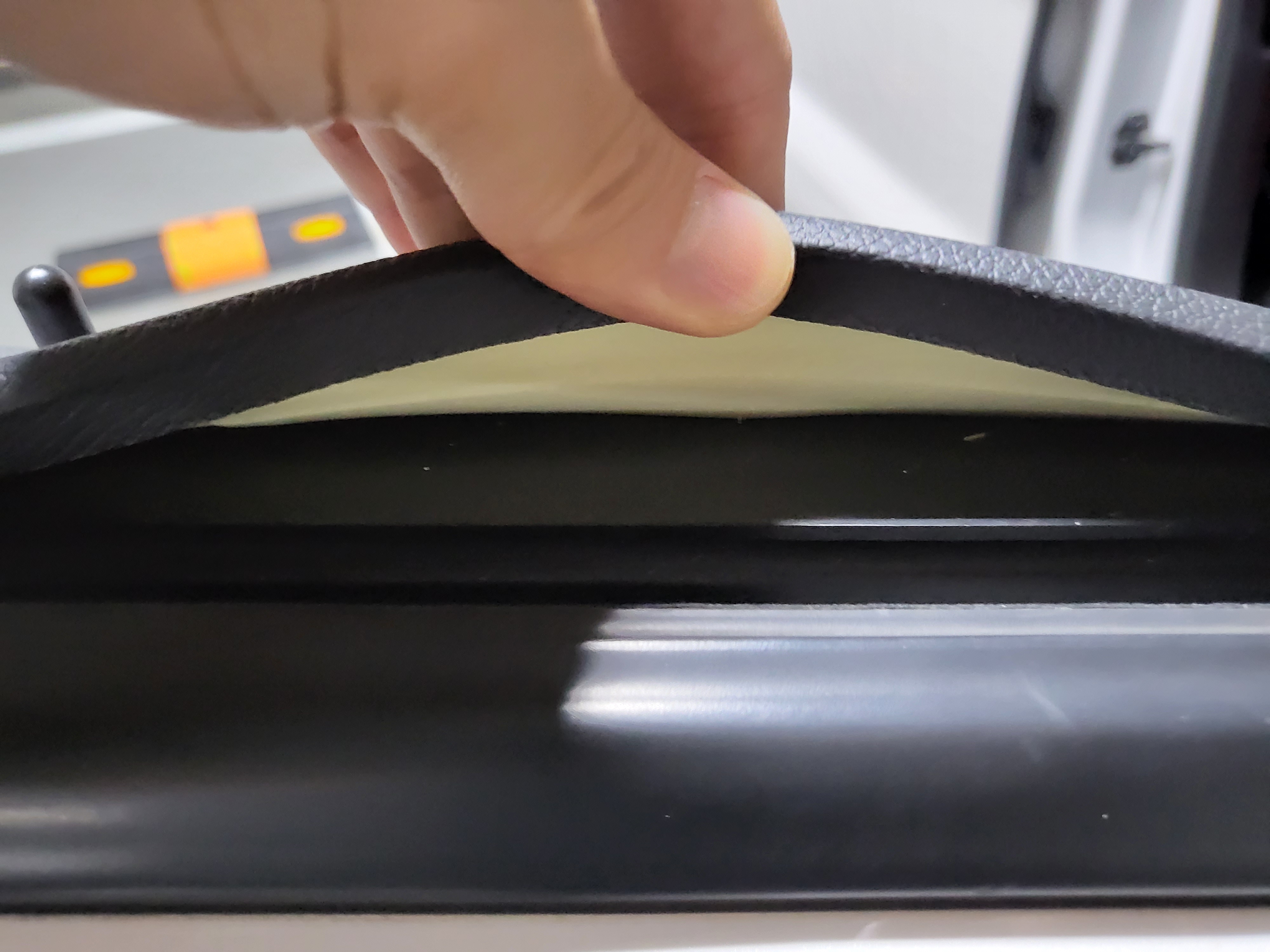

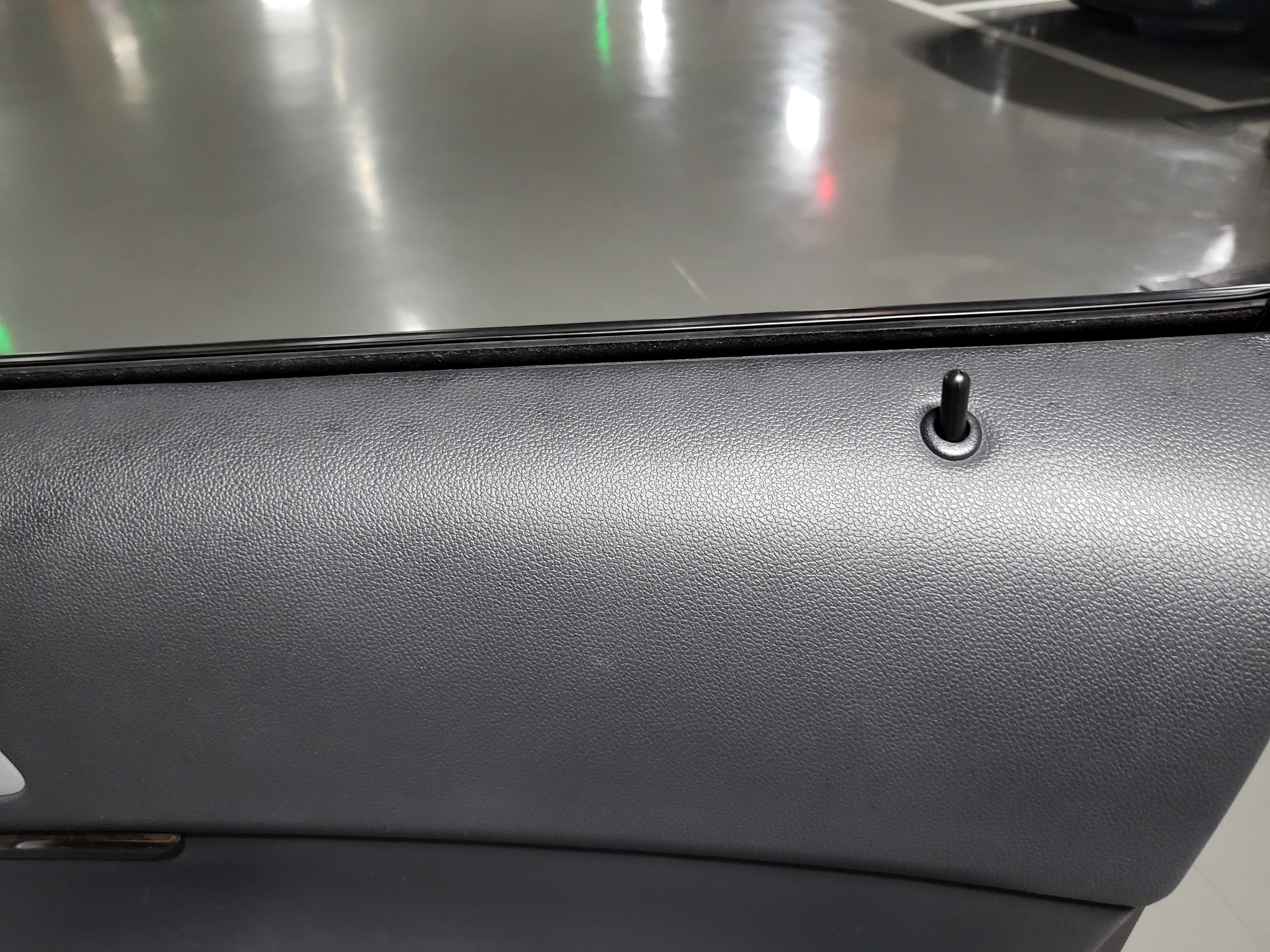

중고 구매 후 가장 눈에 띄던 부위를 보수했다. 도어 내부트림의 상단 접착이 잘 되어 있지 않아 들떠있는 상태.

도어트림 내부상태

동일 증상의 수리 사례를 유튜브를 통해 확인하고, 네이버카페 팀익스의 회원분이 게시한 글의 댓글에서 타카핀의 길이를 참고했다. 타카핀이 너무 길면 뚫고 나온다는 조언을 통해 화신 건타카와 전용 4mm 타카핀을 구매했다.



준비물은 다음과 같다. 7mm/ 10mm 소켓, 라쳇핸들(어댑터/연장대), 내장재 리무버, 건타카 및 4mm 타카핀, 스냅링플라이어(또는 끝이 굽은 송곳)이 필요하고, 사진상 접착제는 사용하지 않았다.

준비물

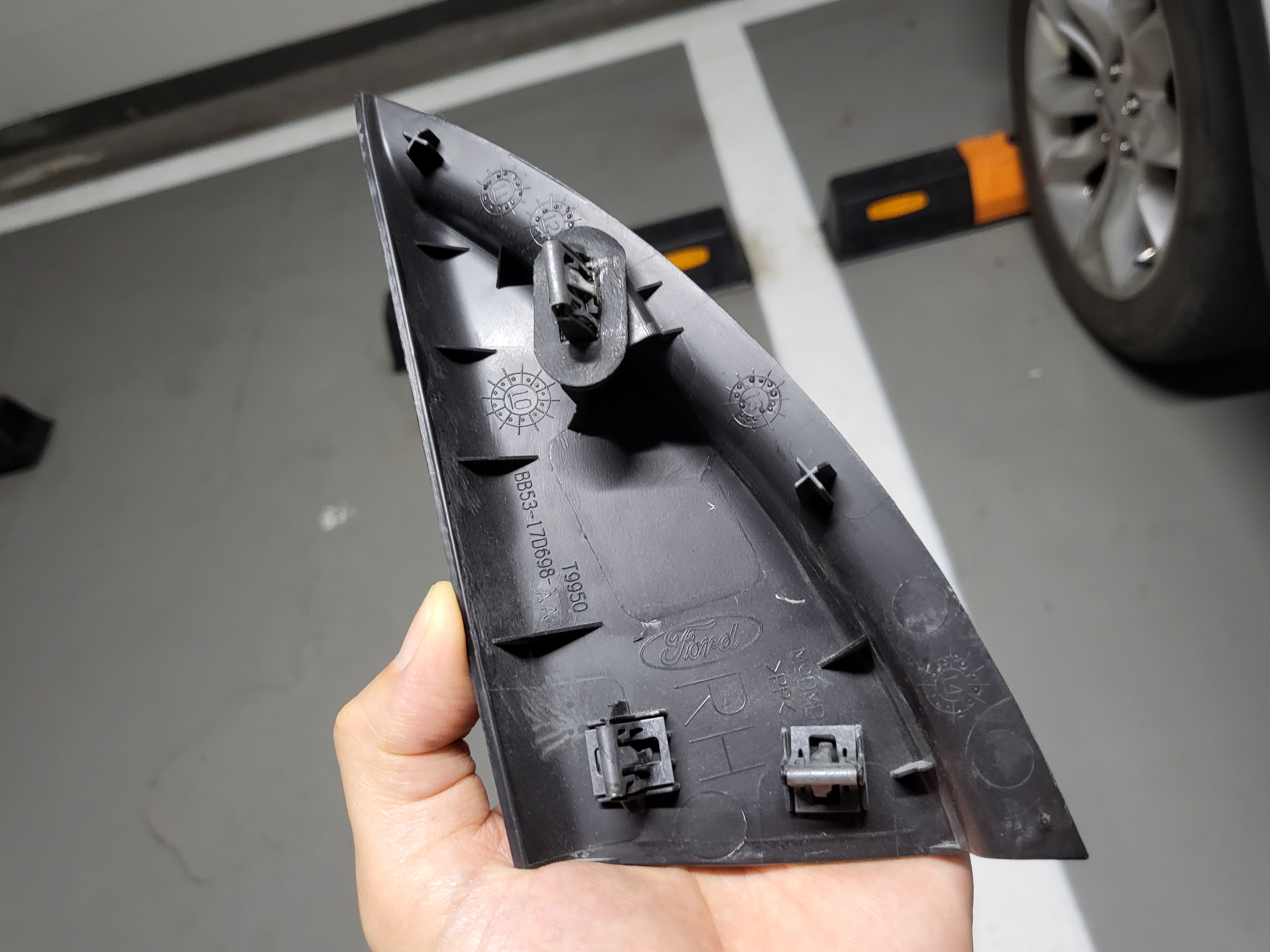

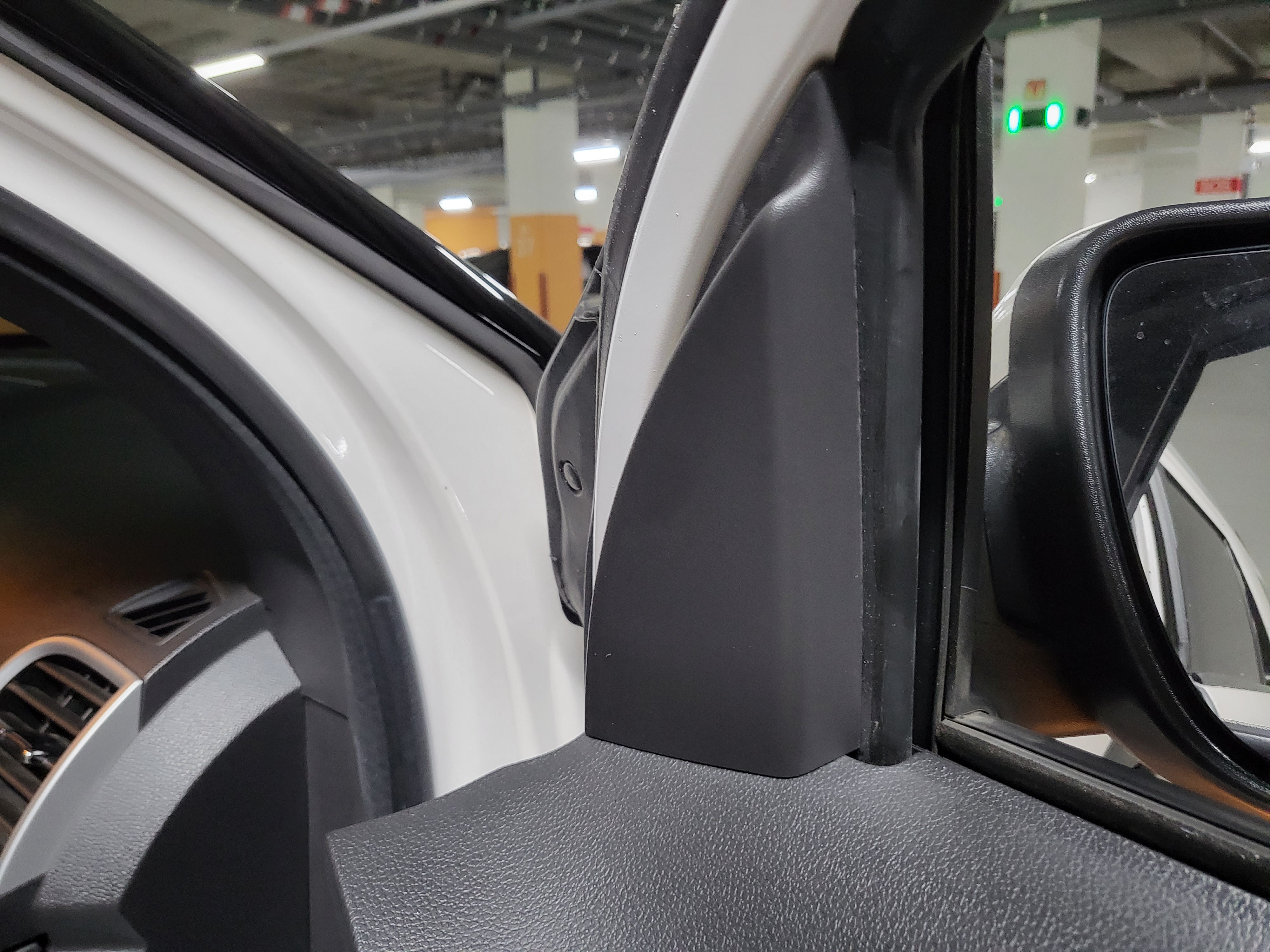

아래 사진의 참고하여 A필러 커버를 탈거한다. 내장재 리무버를 상단에 찔러넣어 틈을 만든 후에 잡아당기면 빠진다.

A필러 커버 탈거

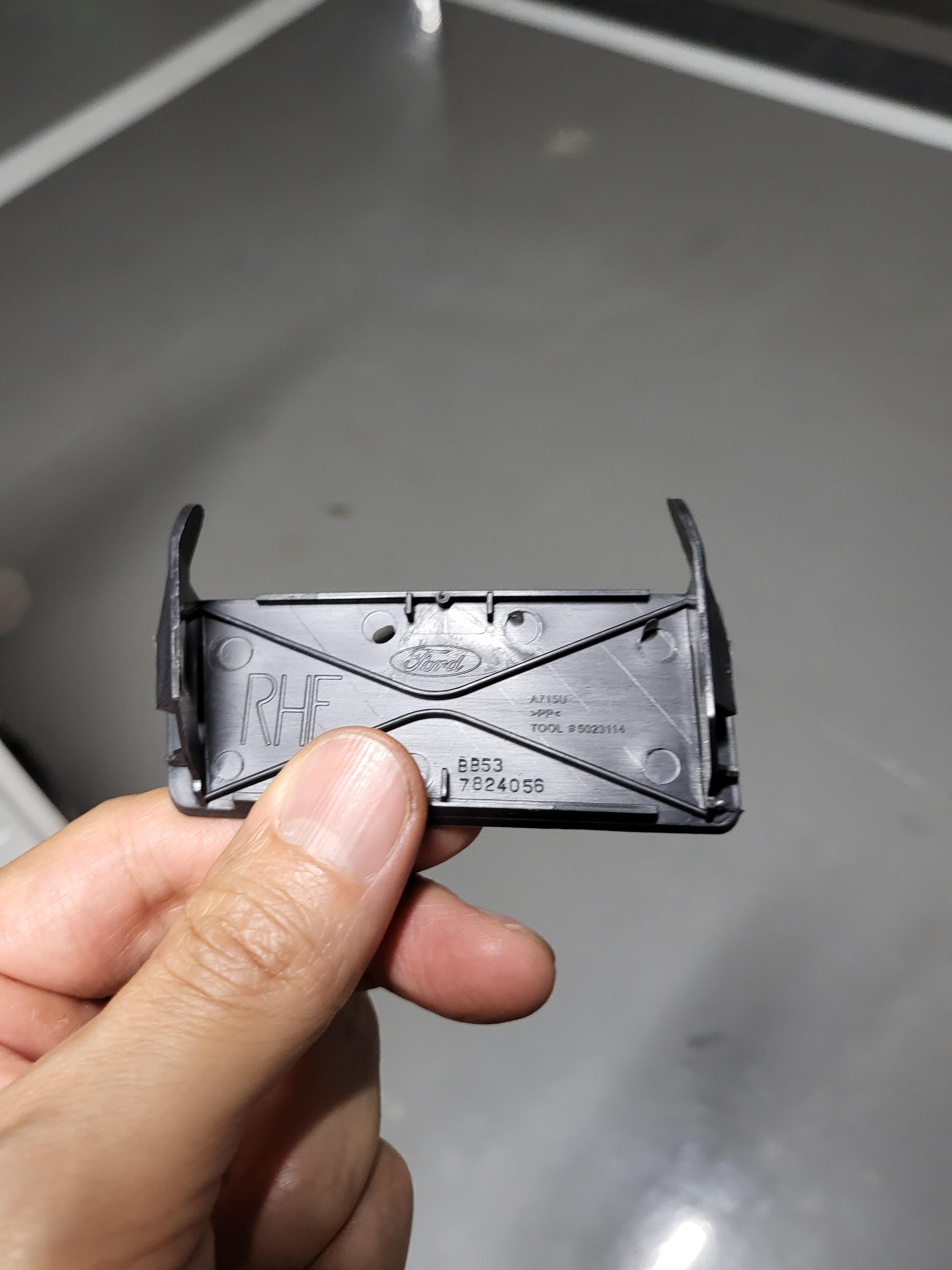

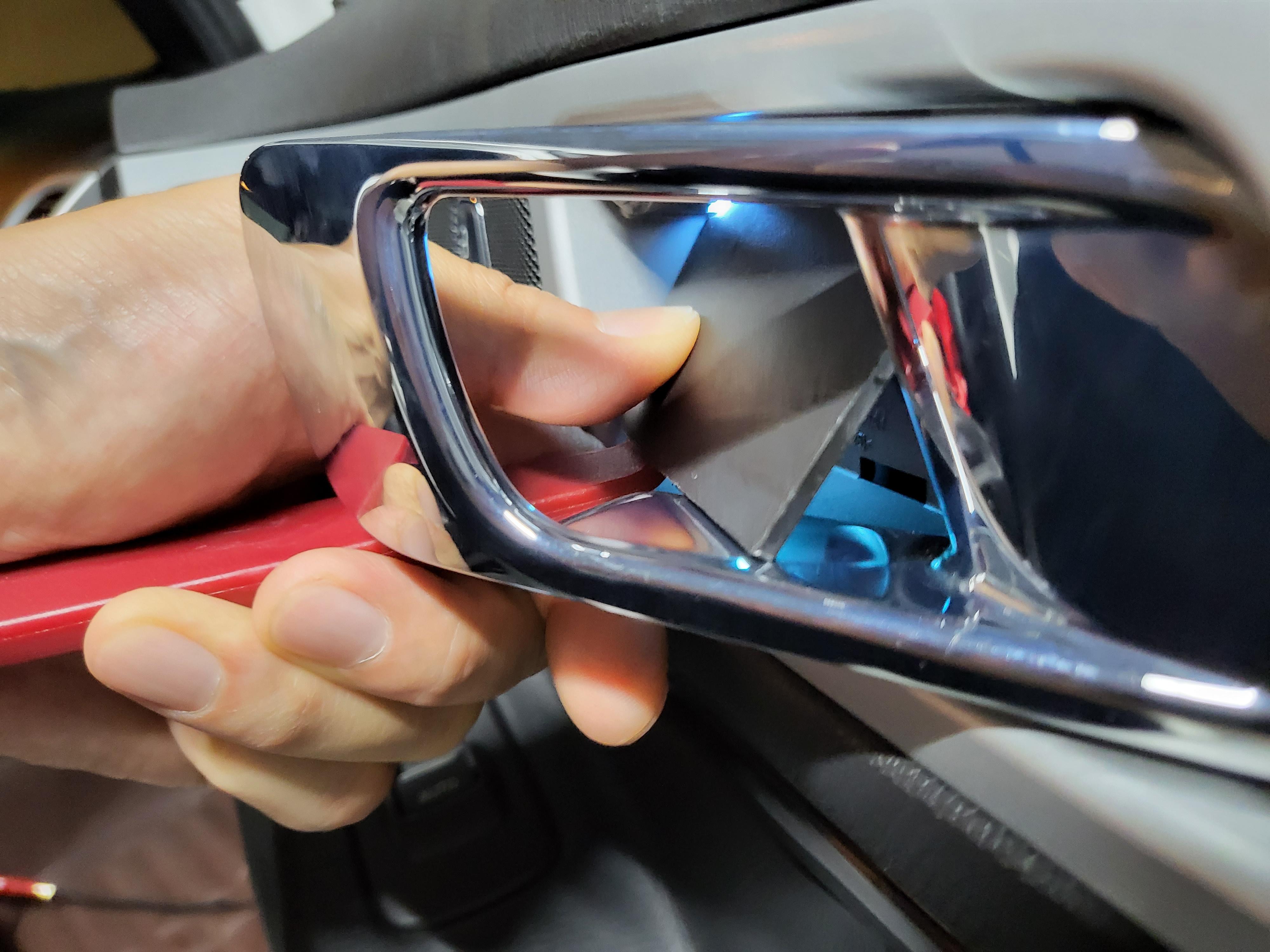

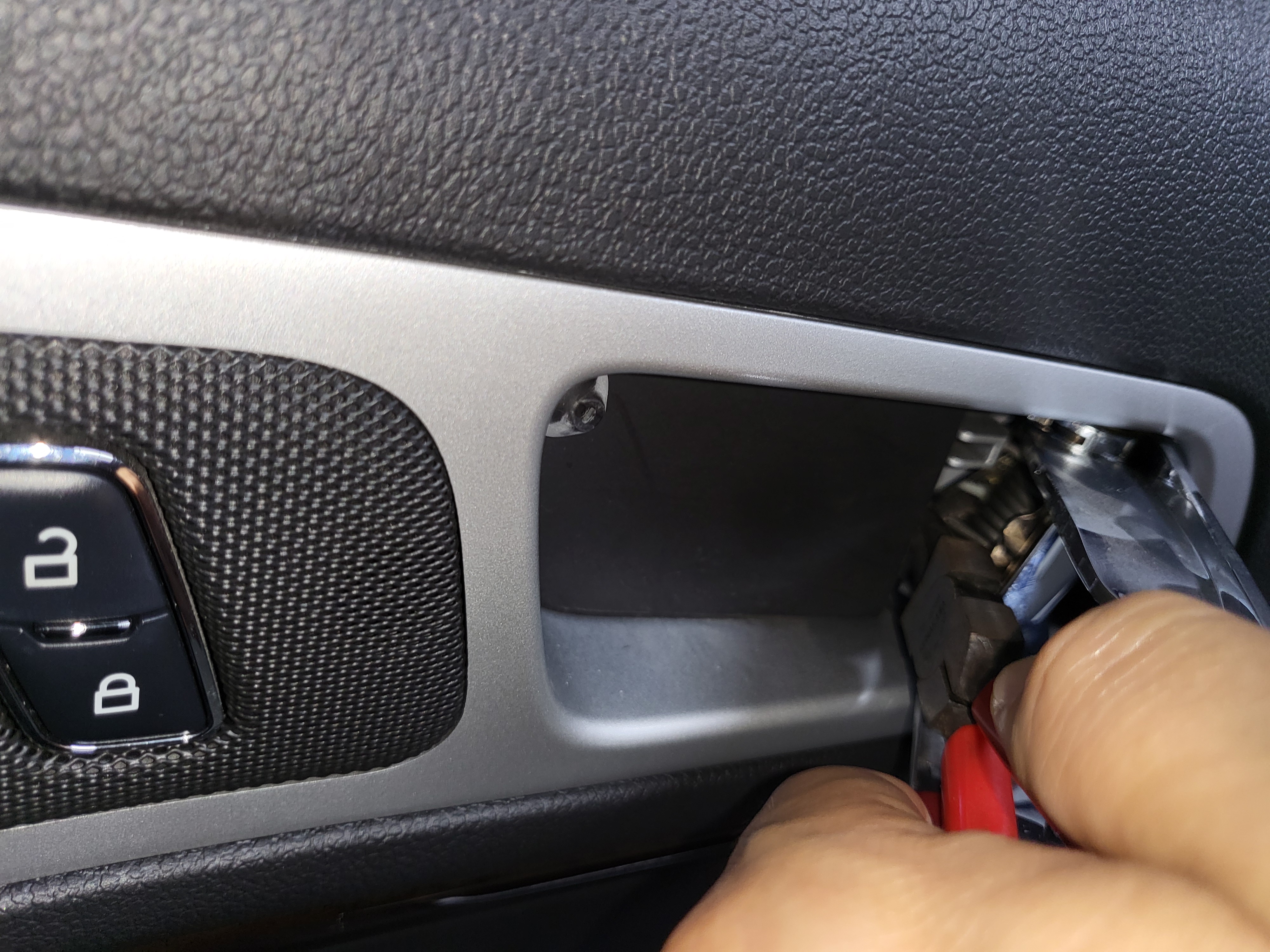

도어캐치 내부 커버는 스냅링 플라이어 또는 끝이 굽은 송곳등을 이용하여 틈을 만든 후 내장재 리무버를 이용하여 탈거할 수 있다.

도어캐치 내부 커버 탈거

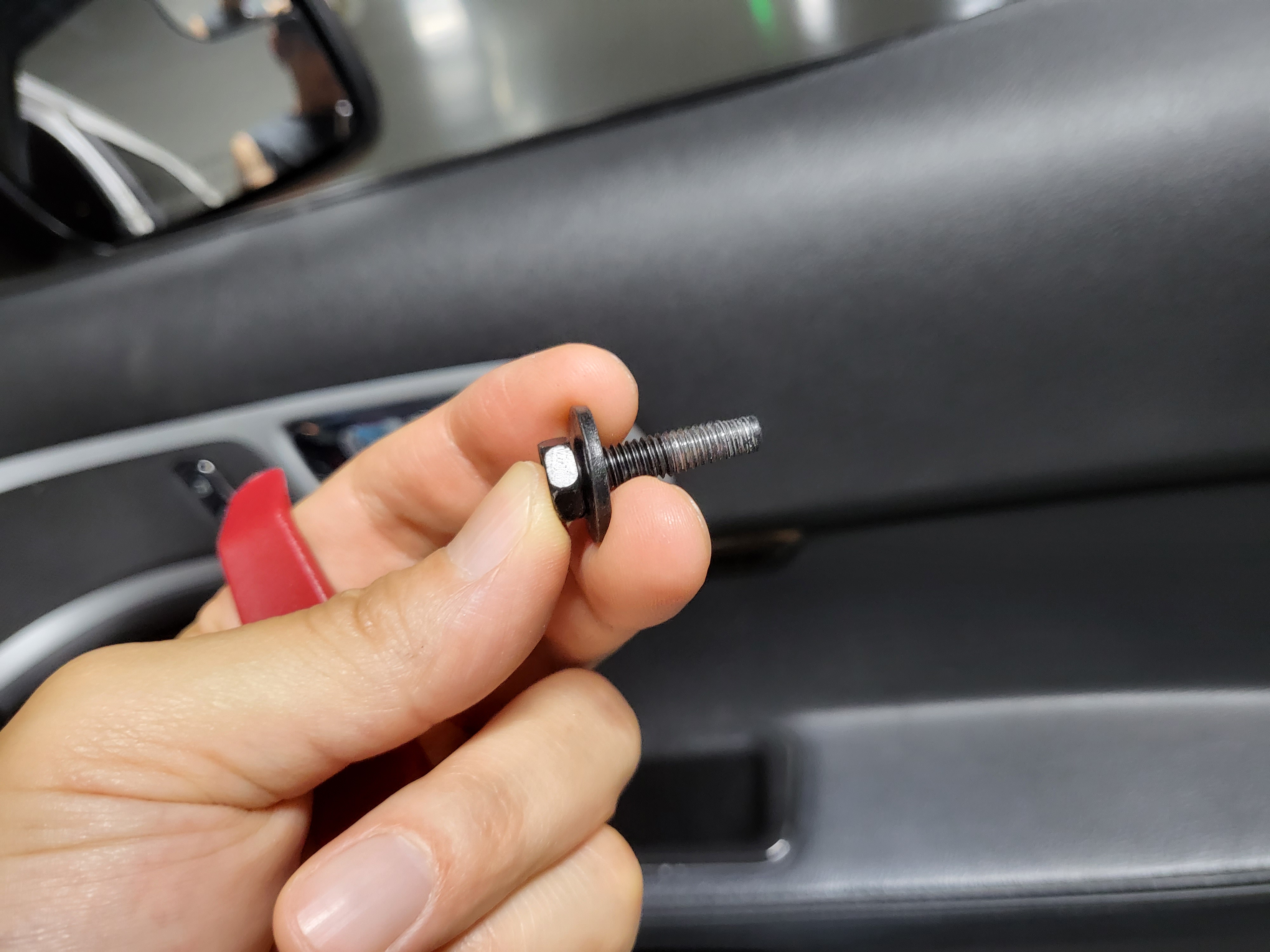

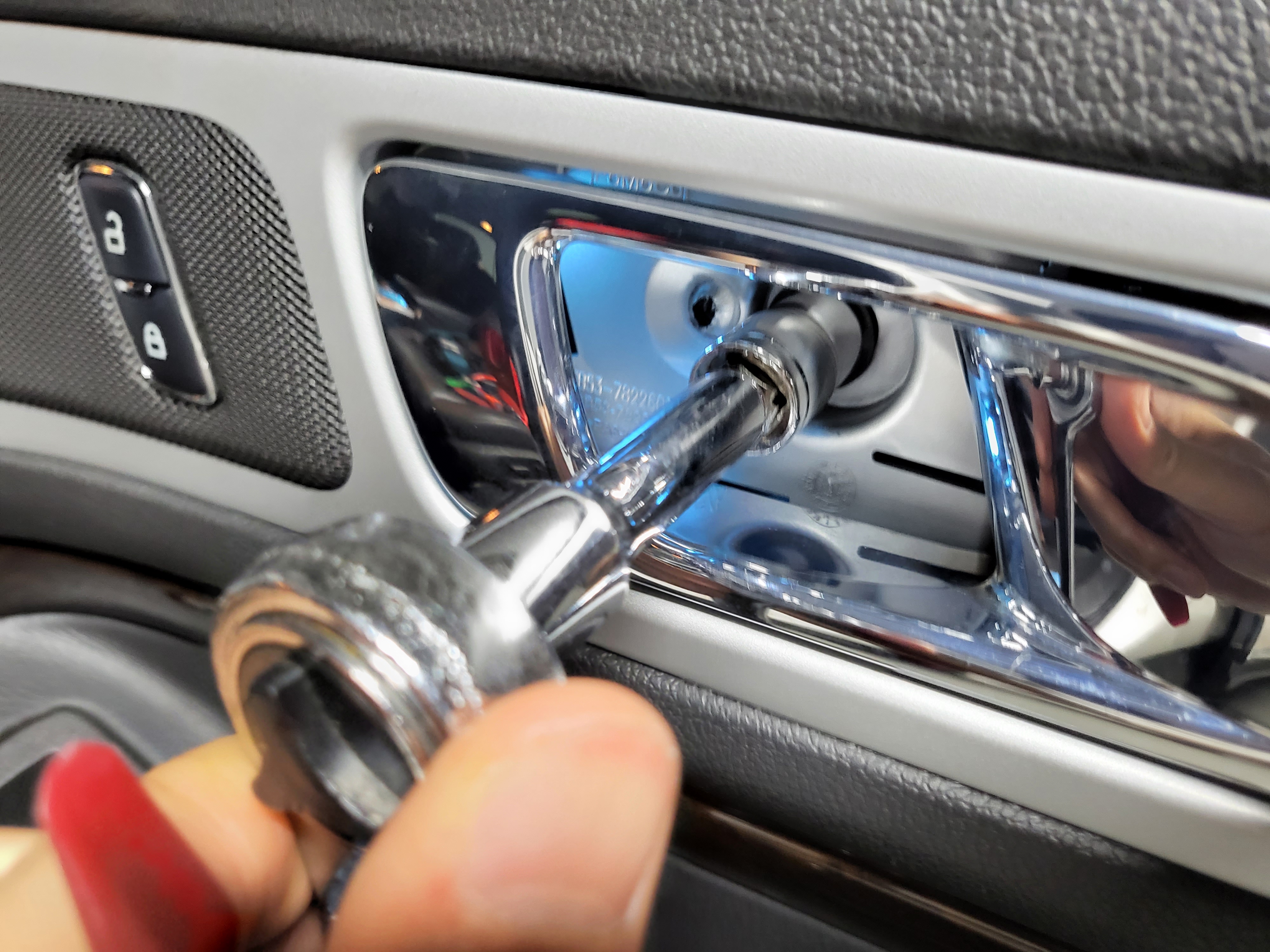

10mm 소켓을 사용하여 볼트를 탈거한다.

도어캐치 내부 볼트 탈거

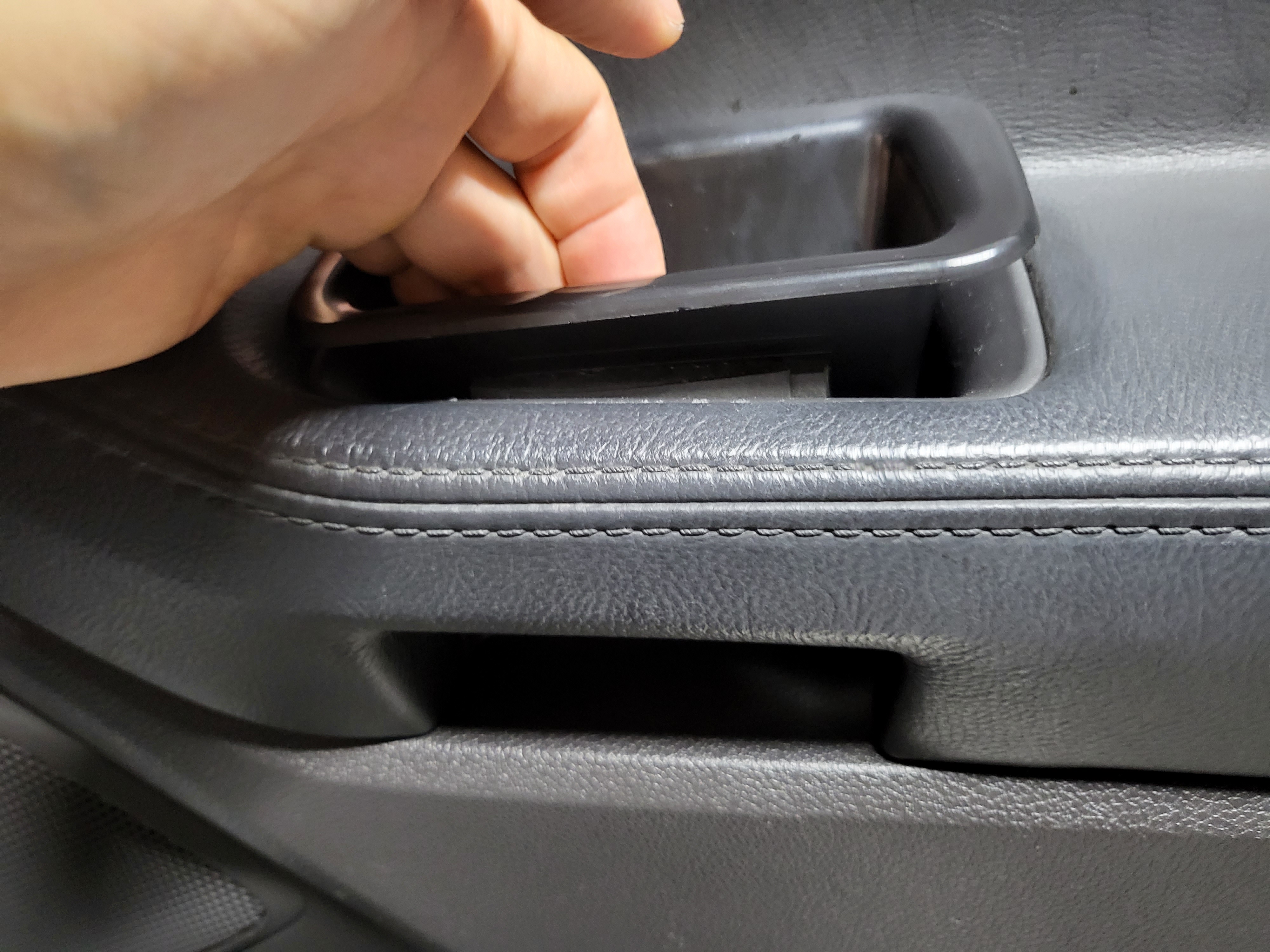

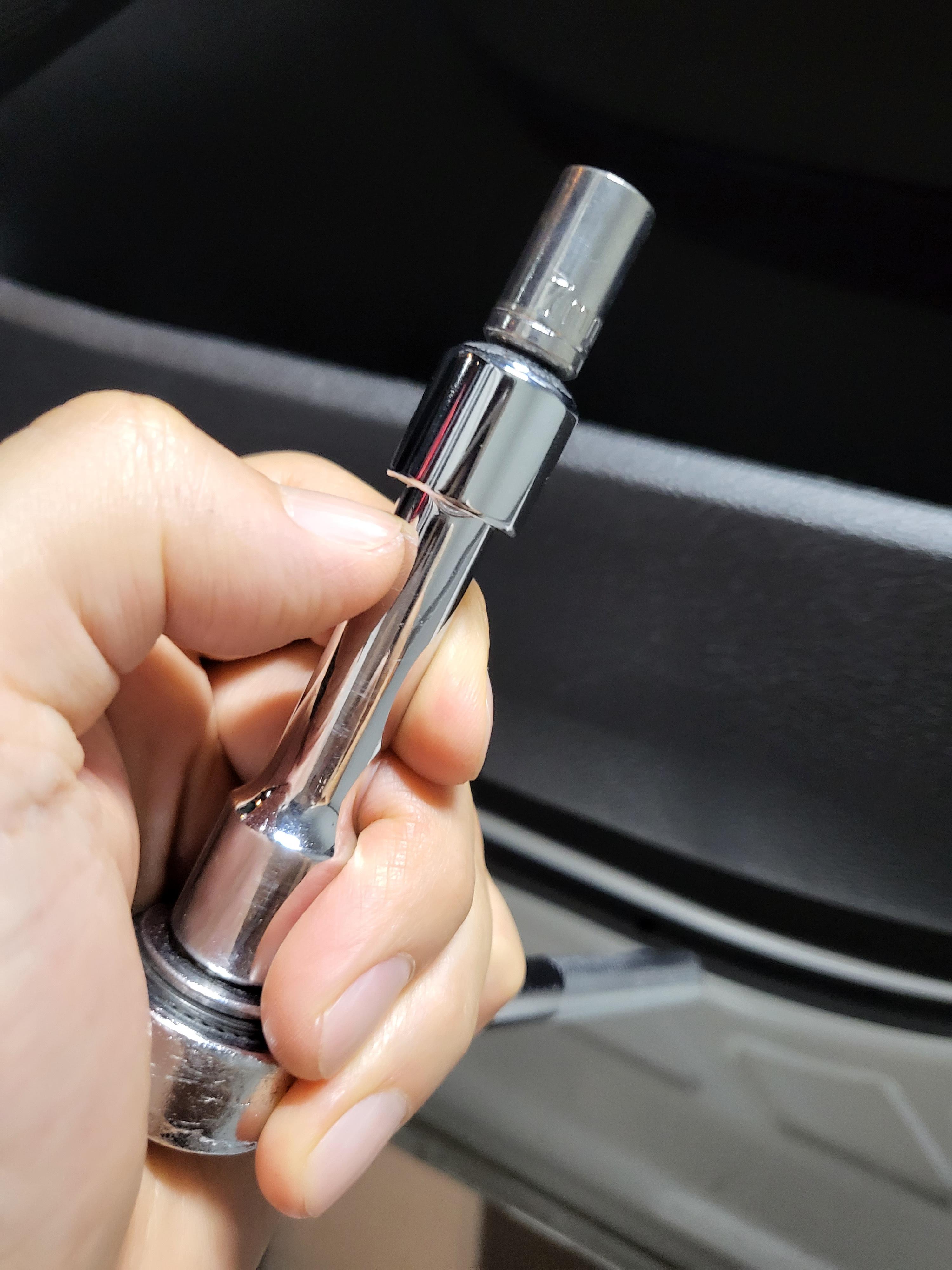

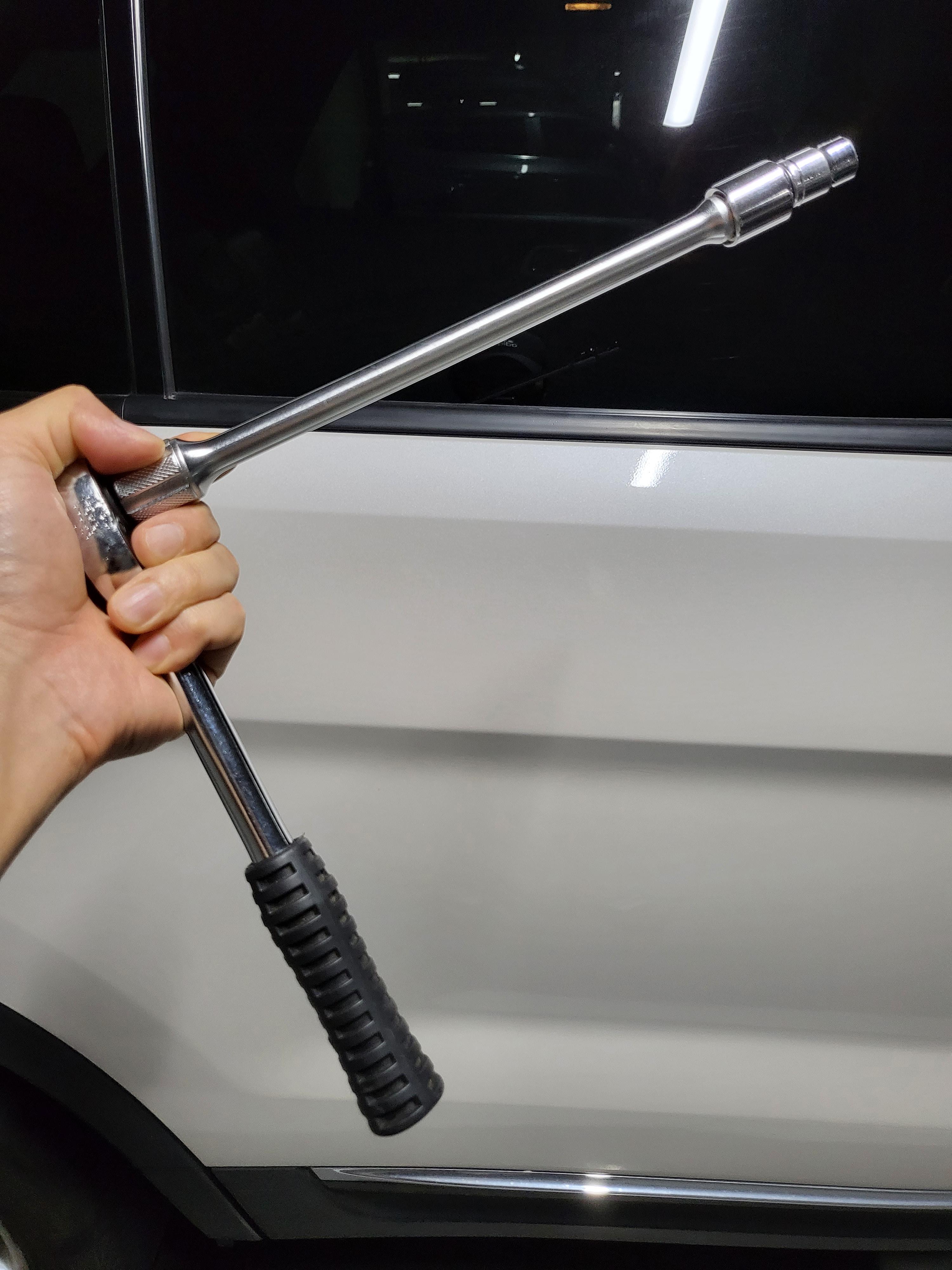

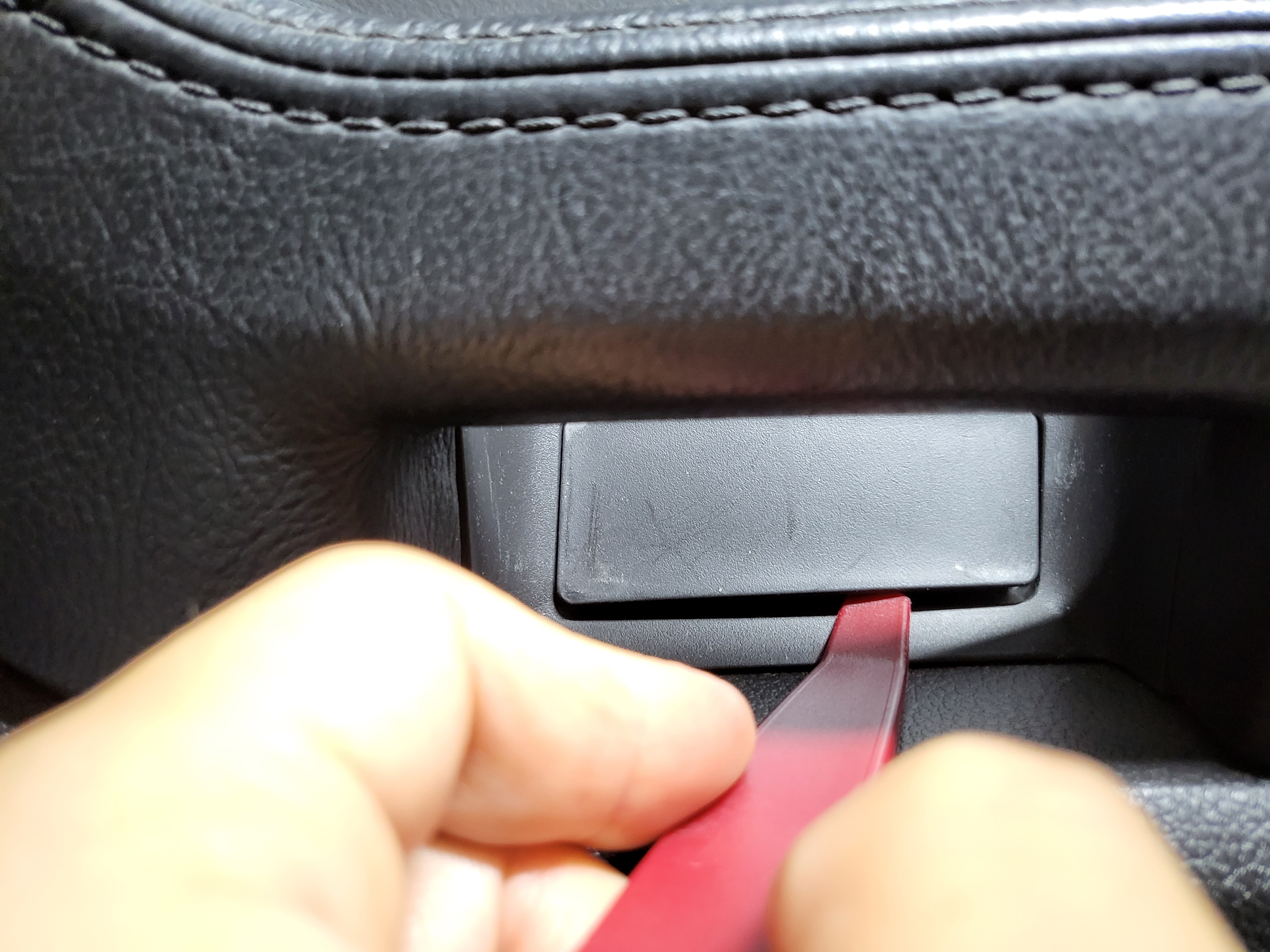

도어 손잡이의 수납함을 제거하고 내장재 리무버를 이용하여 커버를 탈거한 후,  내부 볼트는 10mm 소켓과 연장대(기존연장대는 짧아서 큰 라쳇핸들과 연장대 사용)를 사용하여 탈거한다.

도어 손잡이 내부 볼트 탈거

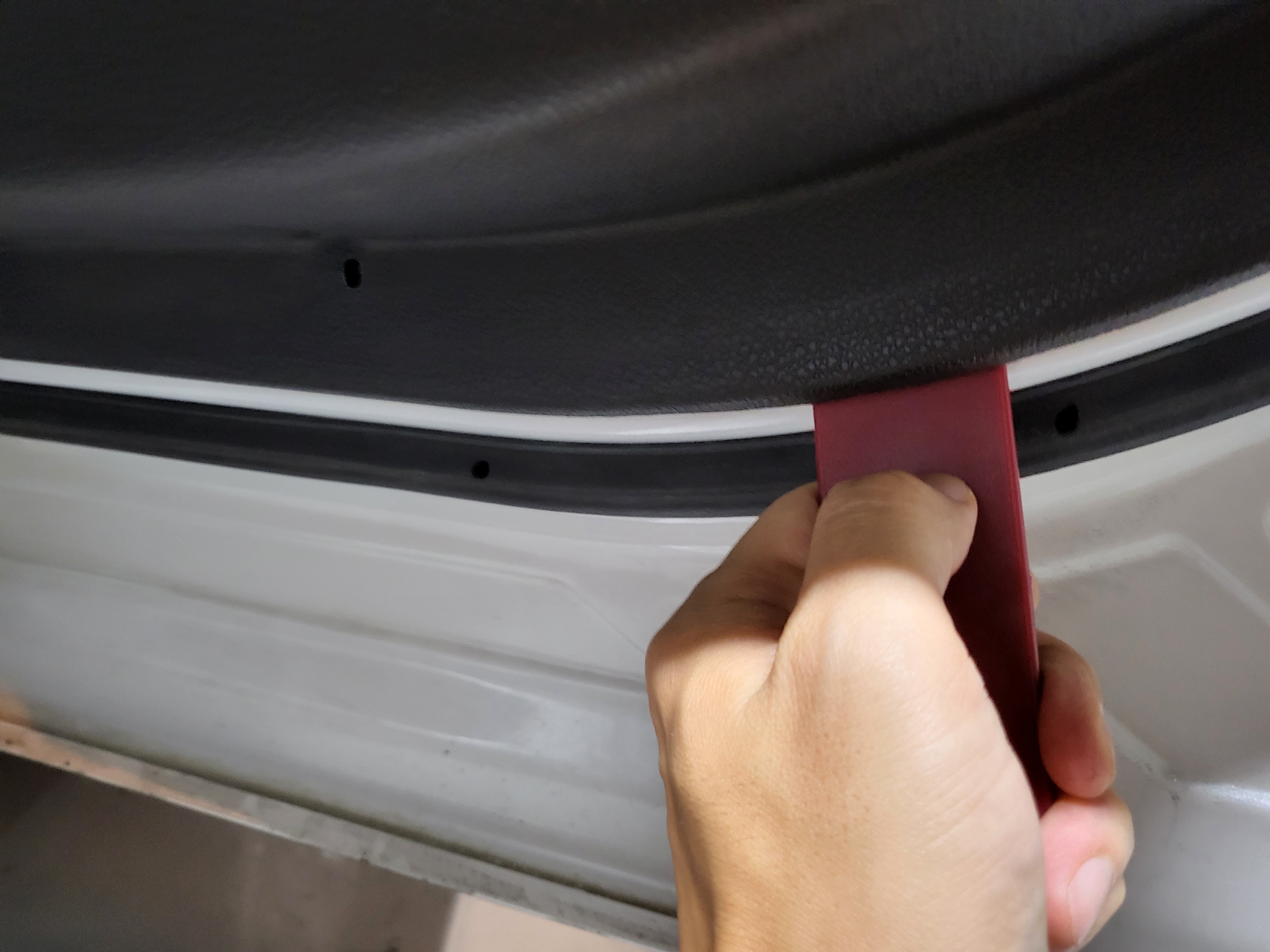

도어 트림 하단의 볼트 두개는 7mm 소켓을 이용하여 탈거하고, 리무버를 사용하여 트림 하단에 공간을 만든 후 힘껏 잡아당기면 도어트림이 탈거된다. 이때 고정핀이 이탈되는 경우가 잦으므로 잘 찾아서 보관해야 한다.

도어트림 탈거

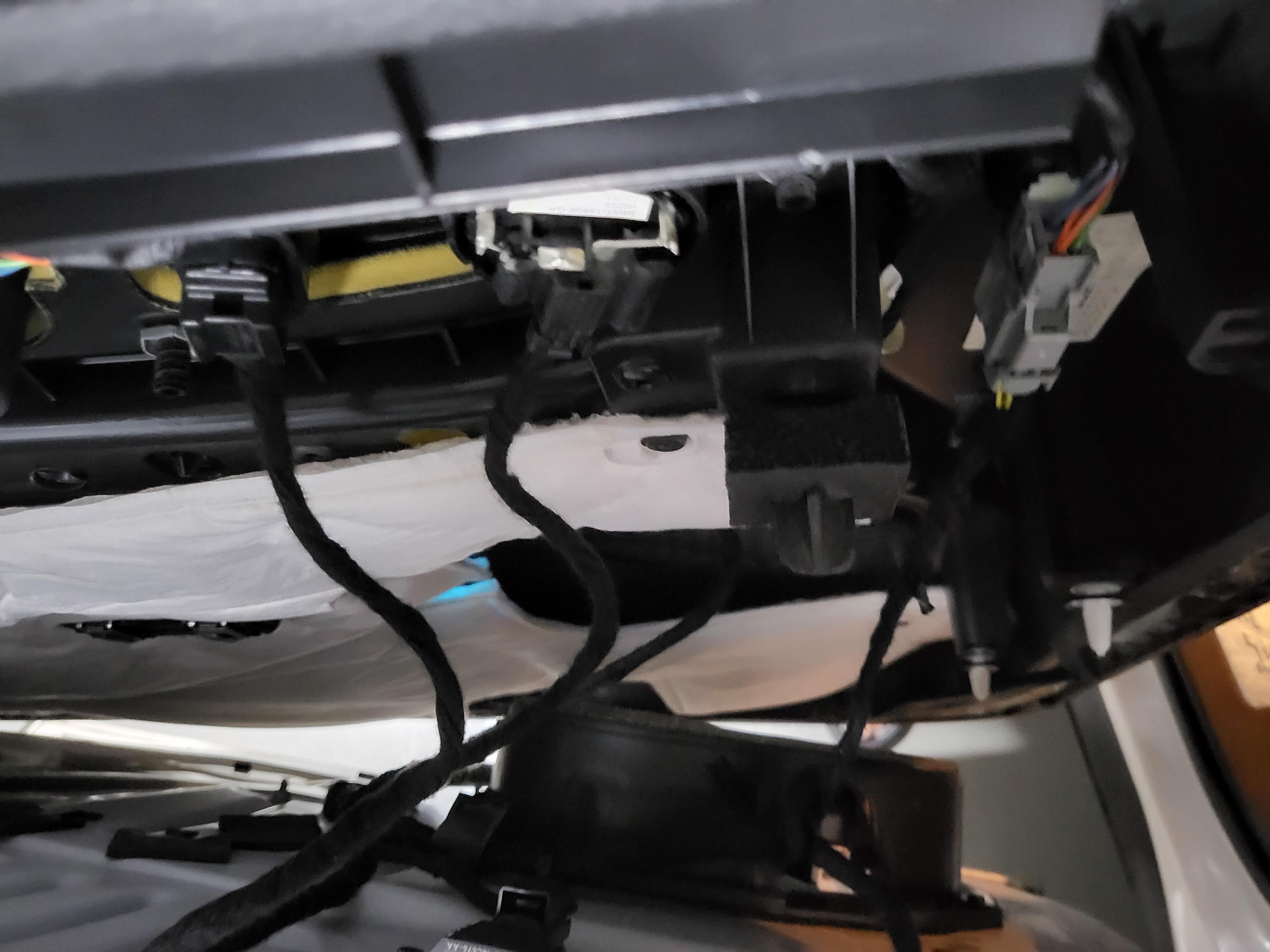

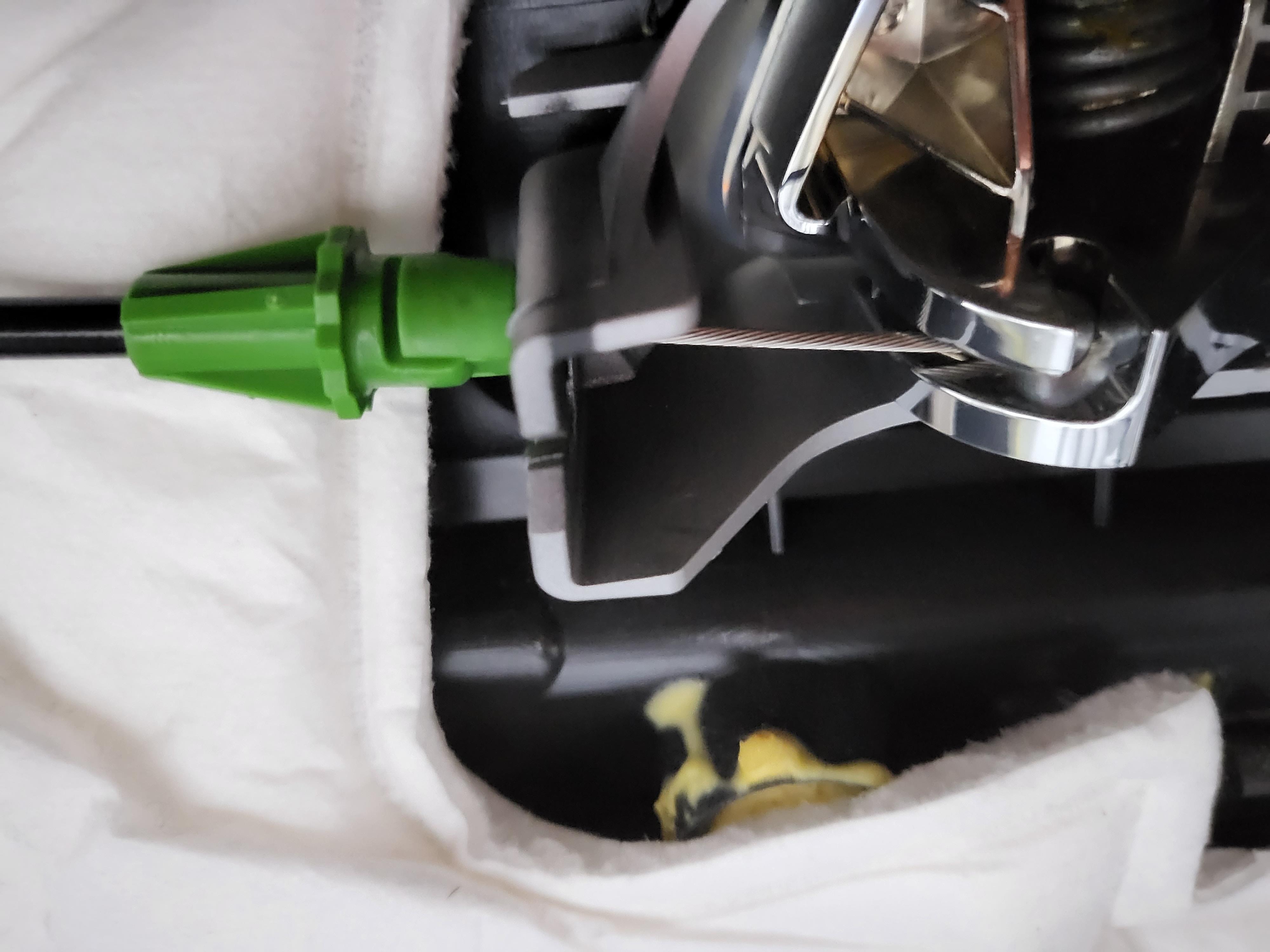

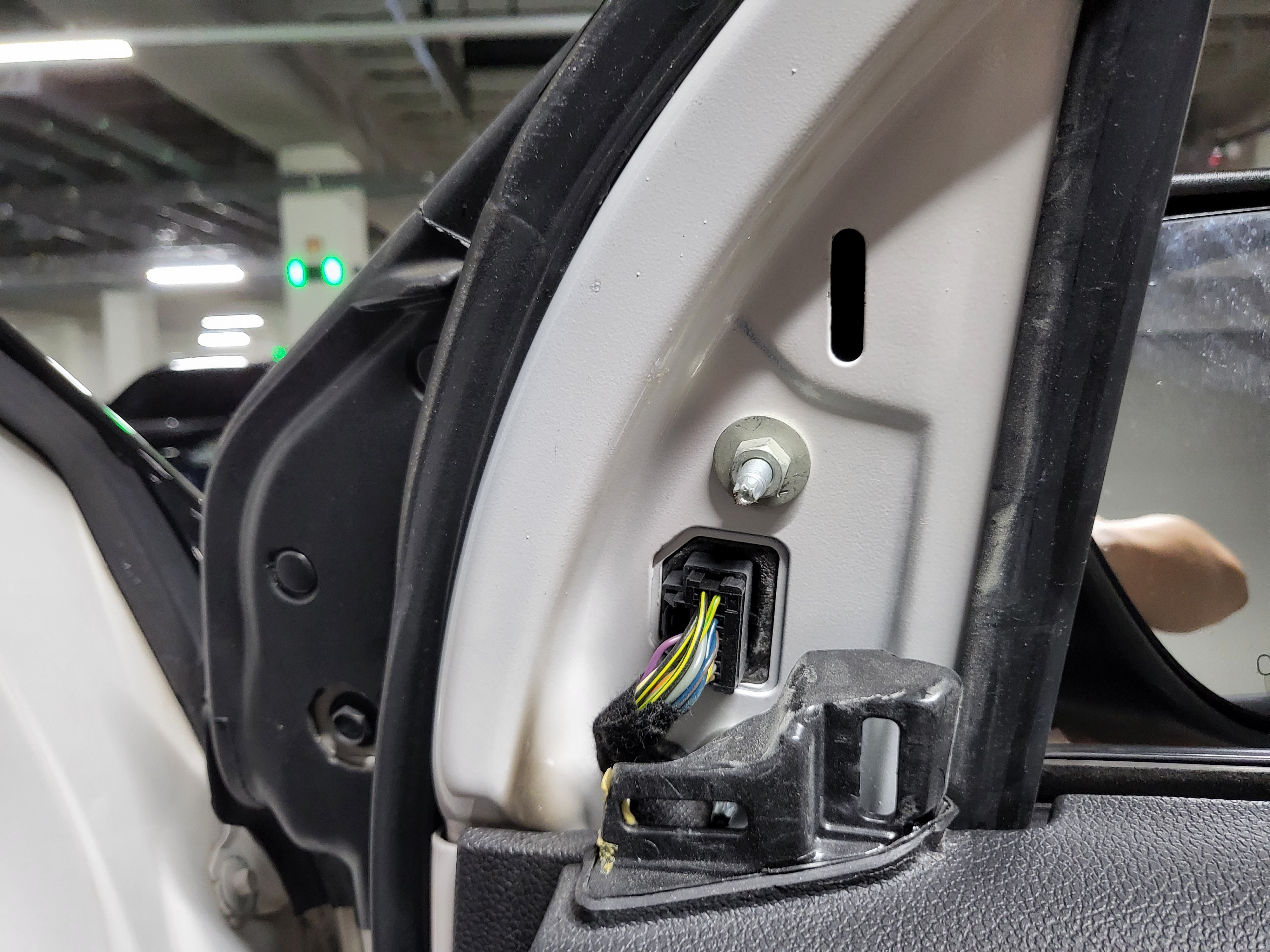

완전히 탈거하기 전에 트림 안쪽의 각종 커넥터를 제거한다. 전장 커넥터는 잠금장치를 눌러서 탈거하고, 도어캐치 케이블은 스냅링 플라이어(롱노우즈 플라이어 사용 가능)를 이용하여 플라스틱 부분을 눌러서 잡아당긴 후, 케이블은 금속브라켓에 난 홈을 통과시켜 탈거할 수 있다.

내부 커넥터 및 케이블 탈거

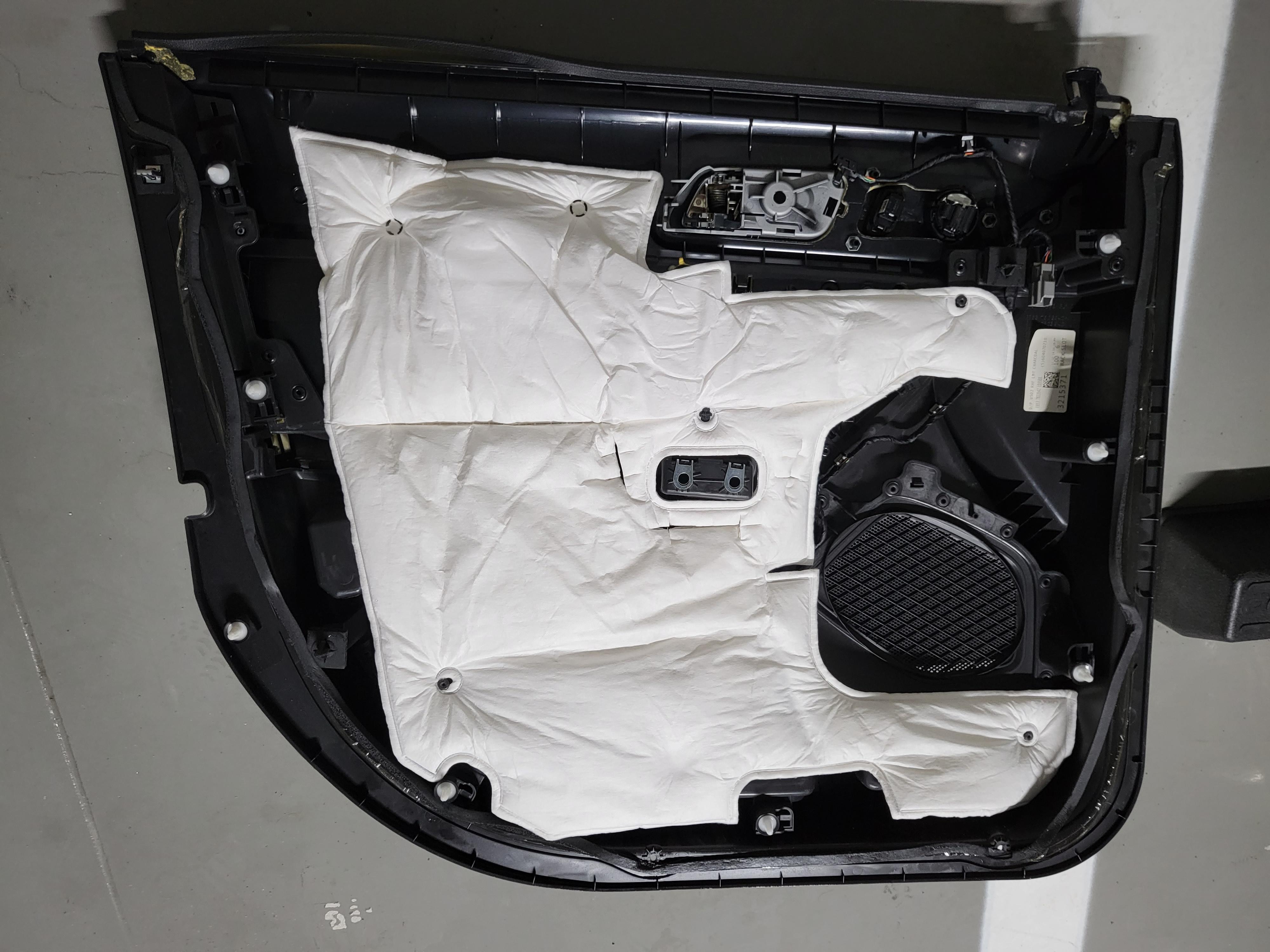

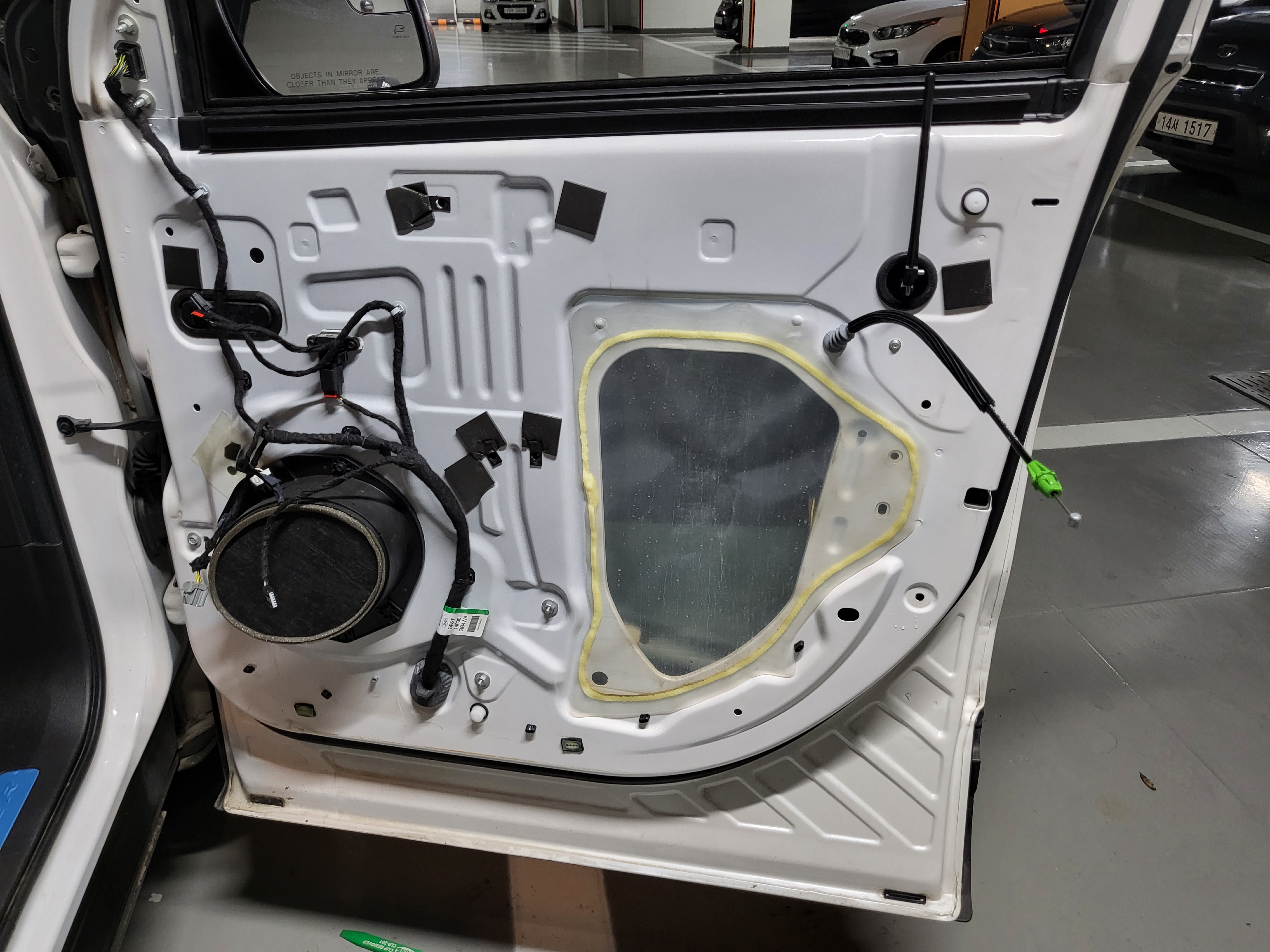

클립이 모두 빠졌는지 확인하고, 도어트림을 위쪽으로 들어올리며 탈거 한다.

도어트림 탈거 완료

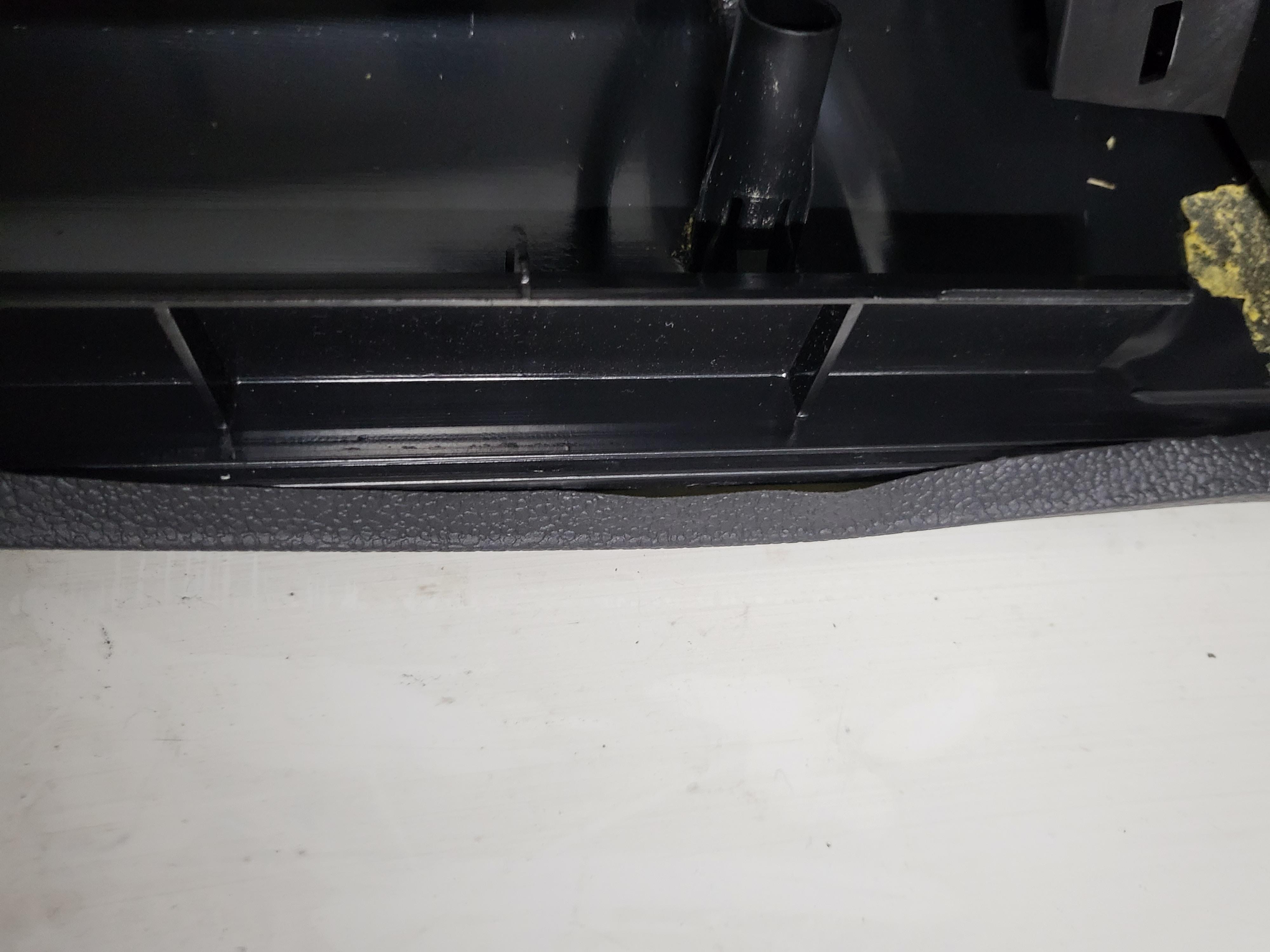

내장재의 접착상태를 확인하고 타카로 고정해주었다. 타카가 저렴해서 그런지 버린 핀이 더 많은 것은 안비밀... ^^;; 타카핀은 좀더 길어도 괜찮을 것 같다. 위 영상에서는 3/16" (약 4.76mm)를 사용했고, 한 시청자는 다른 영상에서는 1/4"(약 6.35mm) 를 사용하라고 했지만 본인은 3/16"를 먼저 찾아보겠다는 댓글을 달기도 했다.

접착상태 확인 및 타카 작업

분해의 역순으로 도어트림을 장착해준다. 각종 커넥터와 케이블을 다시 결합한 후 도어트림의 상단 부터 자리를 맞추어 걸어놓고, 트림 고정핀이 장착된 부위를 주먹으로 타격하여 고정시키도록 한다.

작업 완료
