블랙박스 후방카메라 배선 정리 (feat. 익스플로러 15MY)

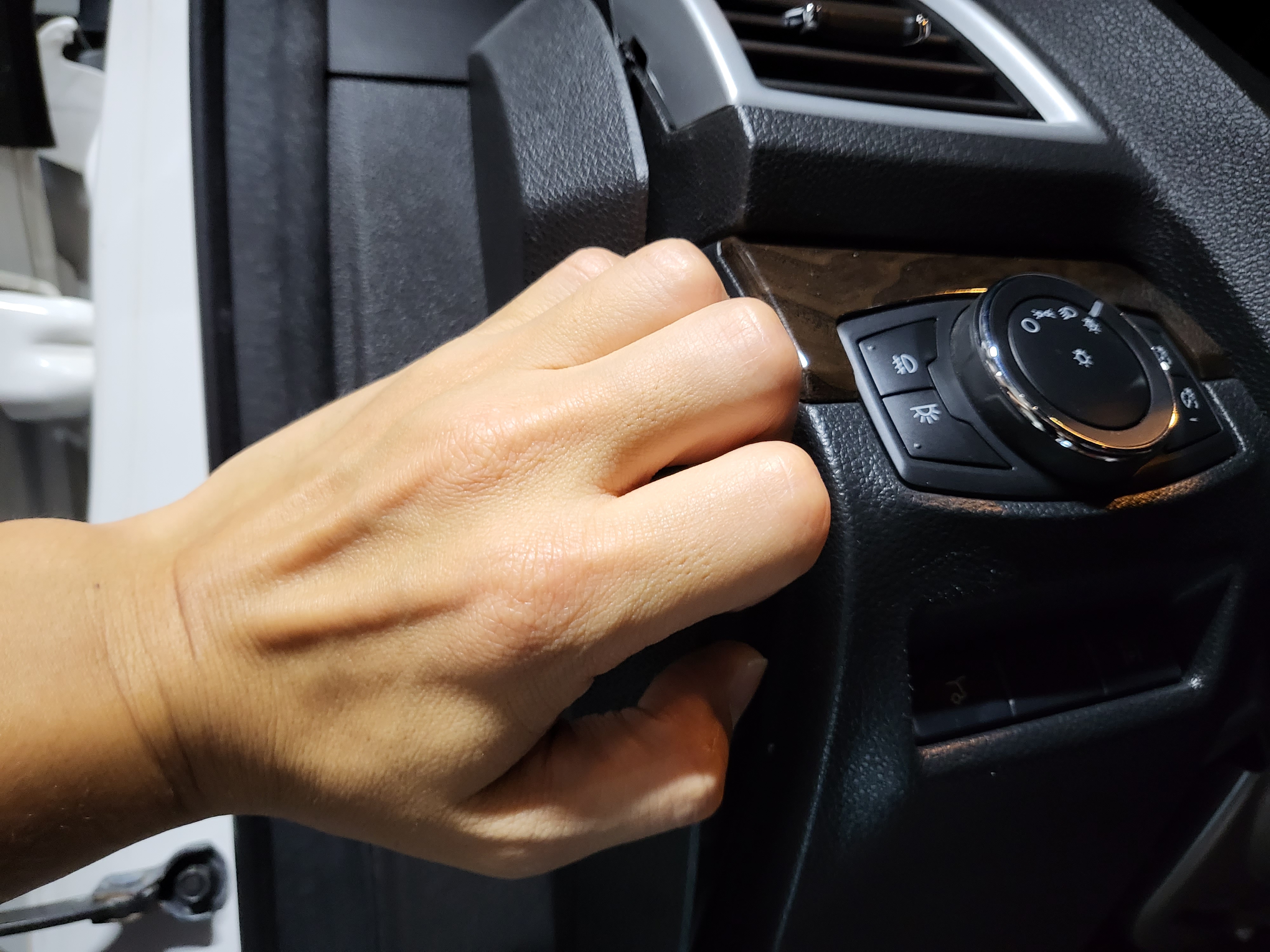

안드로이드오토 모니터 전원을 인출하기 전에 얼마전 설치한 블랙박스의 A 필러 내부 배선 상태를 점검해보았다. 운전석 도어측 사이드 트림은 손으로 잡아 뜯으면 키 손상없이 쉽게 탈거된다.

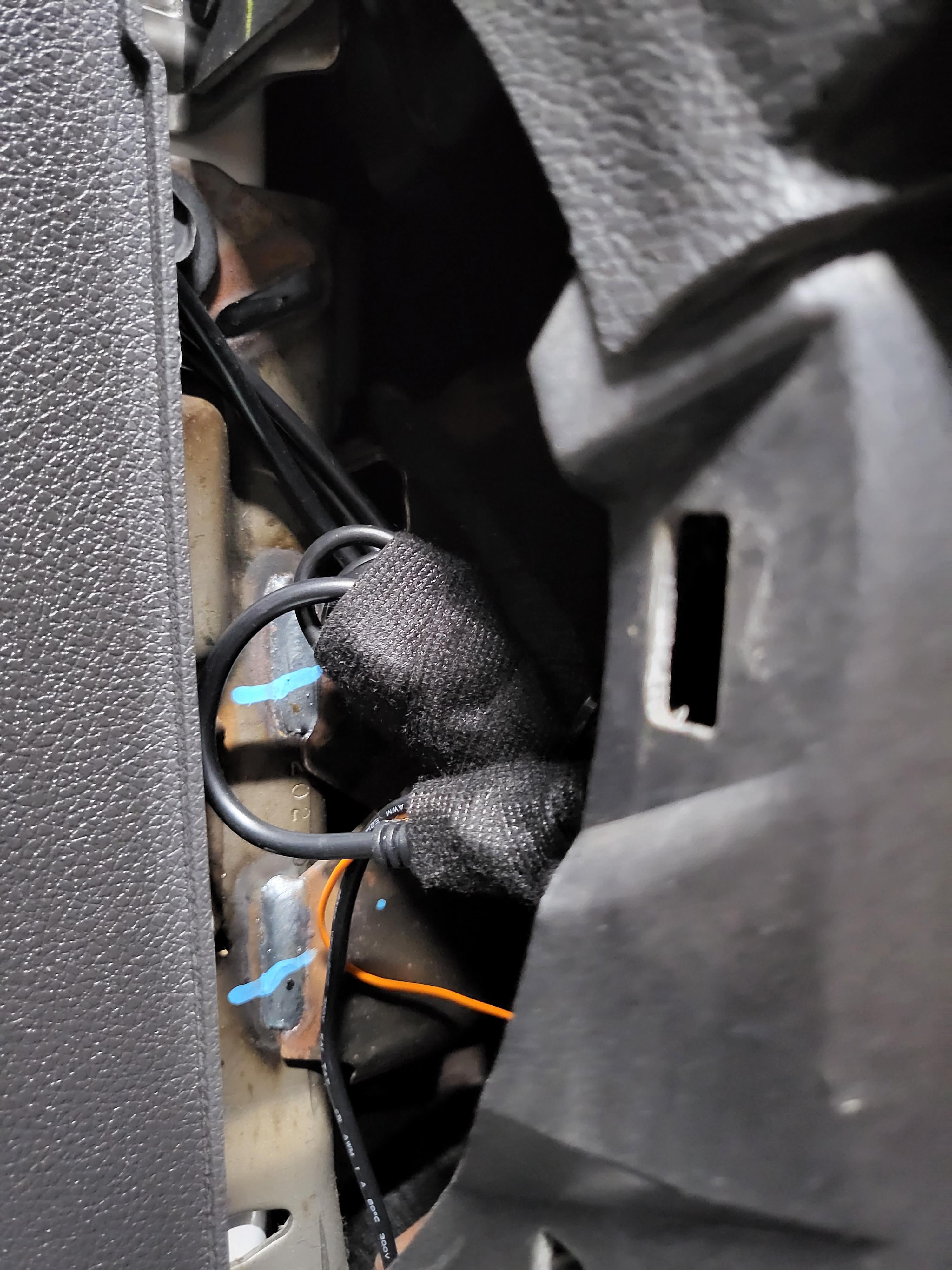

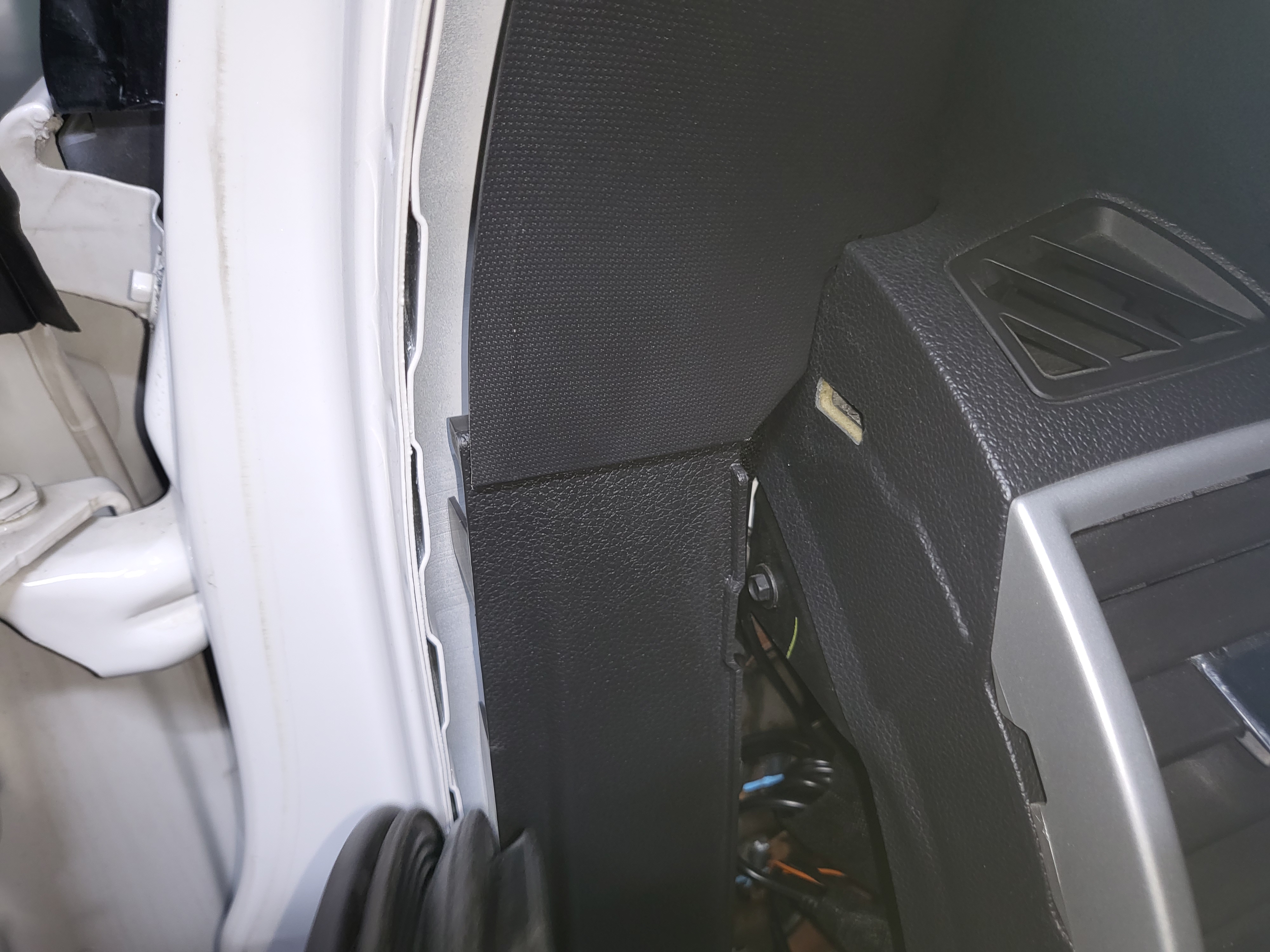

운전석 사이드 커버 탈거

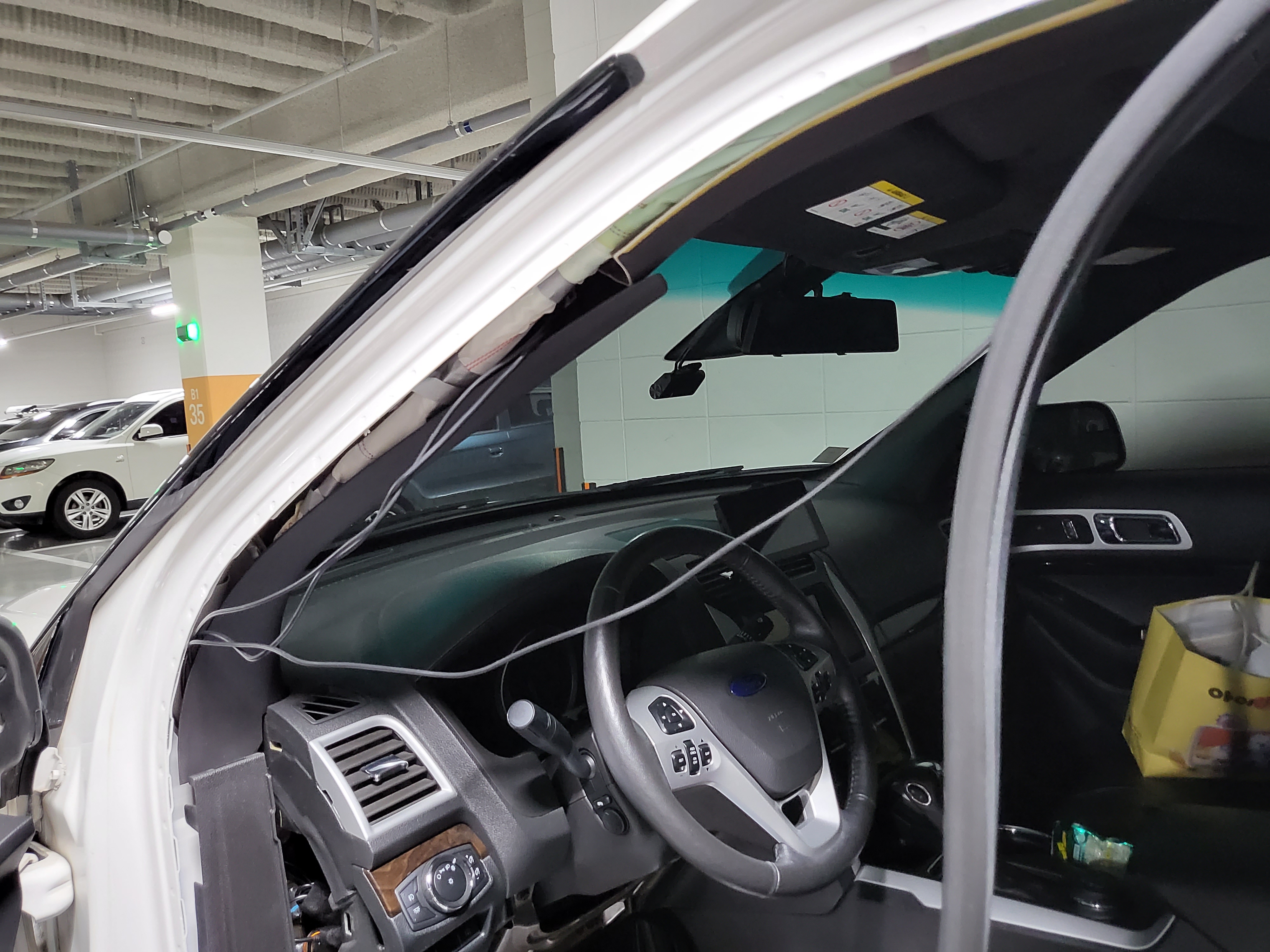

웨더스트립을 걷어내니 역시나 후방카메라 배선이 아래로 쏟아지듯 떨어진다. 블랙박스 설치업자가 A필러를 분리하지 못하여(혹은 분리하기 싫어서) 선정리가 되지 않은 듯 하다.

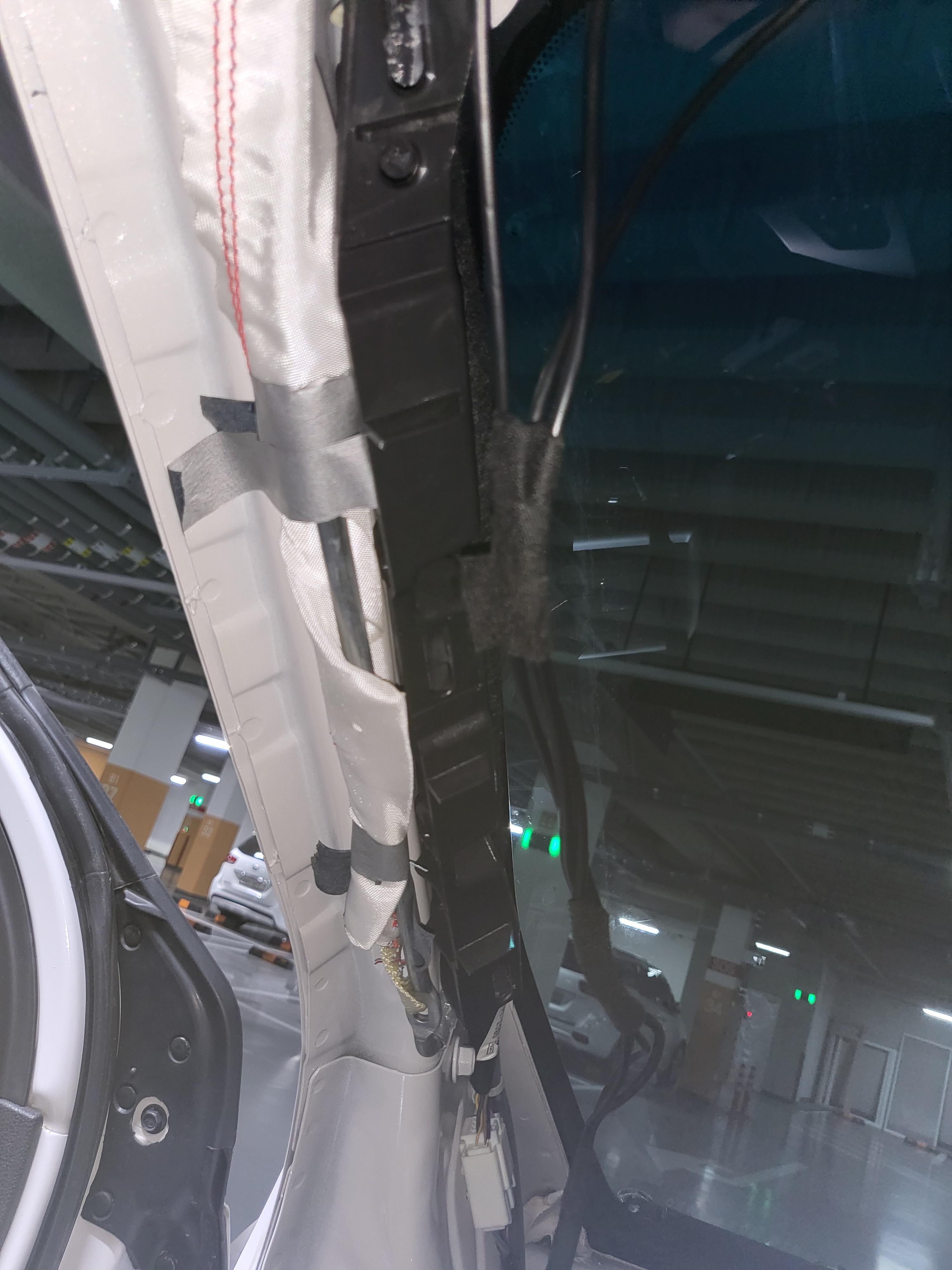

후방카메라 배선이 커튼에어백을 가로질러 가도록 배선 되어있어 에어백 전개시 간섭되거나 배선이 손상될 수 있어 다시 정리하기로 한다.

A필러는 상단부터 잡아당겨서 고정키 3개가 모두 탈거된 상태에서 앞으로 잡아 당겨 탈거할 수 있다.

웨더스트립과 A필러 탈거

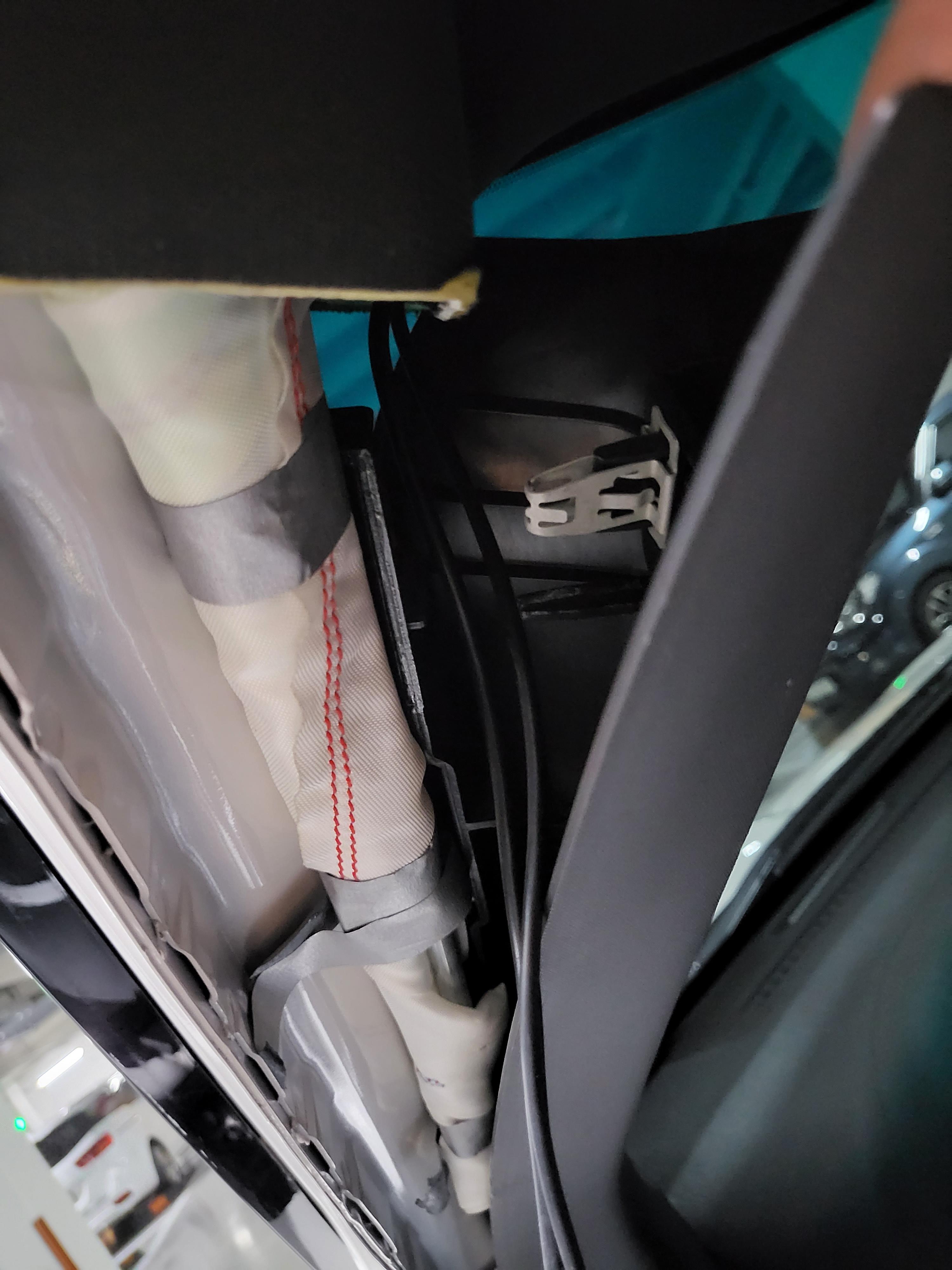

후방카메라 배선을 간단하게 정리한 후 커튼에어백 위로 넘긴다.

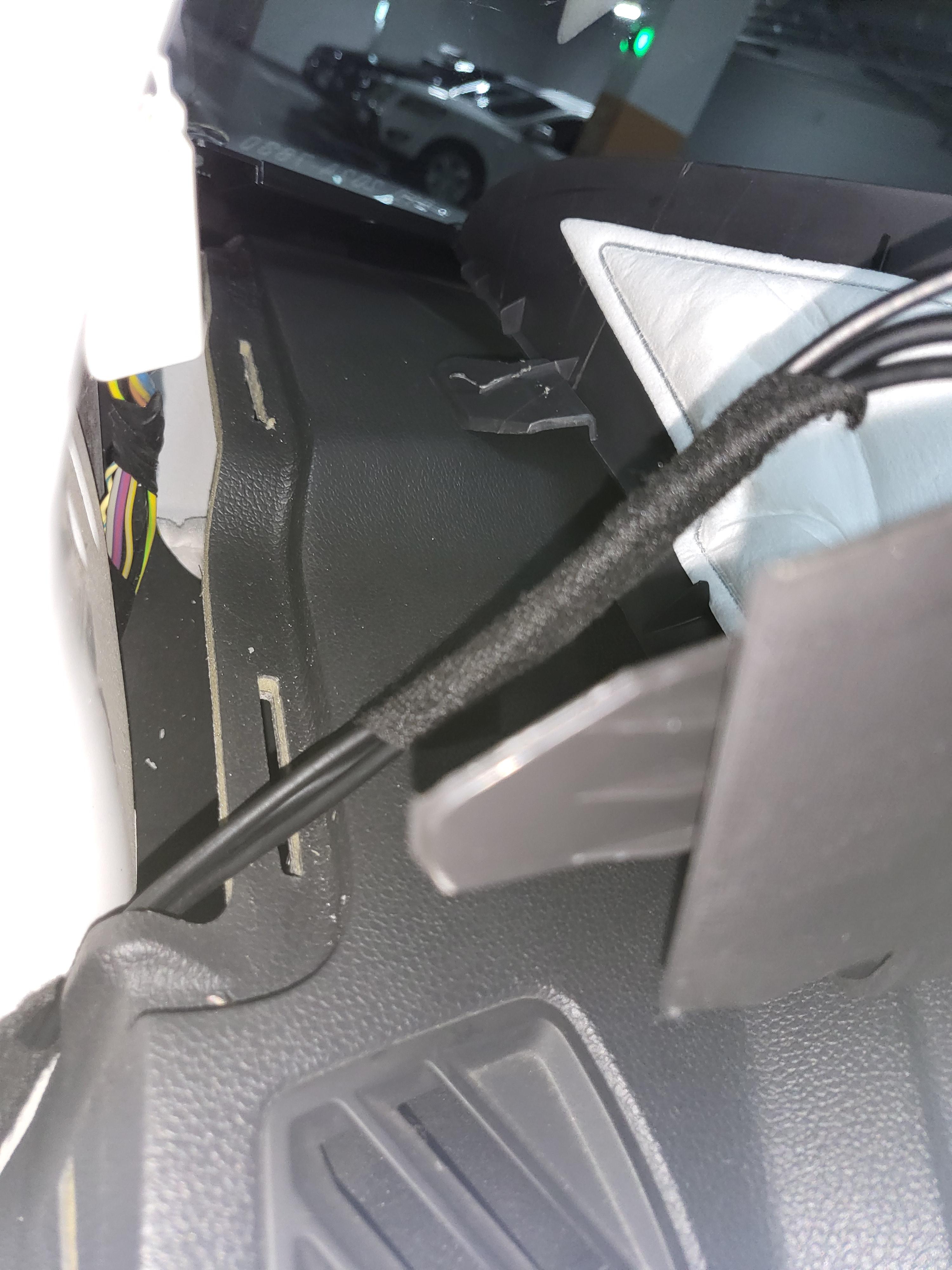

후방카메라 라인 정리



사이드 트림과 A 필러를 다시 장착해주면 작업이 완료된다.

사이드 트림 및 A 필러 재 장착
