난이네집 신형 ELM327-BT4 OBD2 스캐너 구매

기존에 잘 사용하던 Bluetooth 2.0 버전의 OBD2 스캐너를 자주 탈착하면서 케이스가 조금 열리는 증상이 가끔 있었는데, 최근 산소센서 수리를 하기 위해 오토큐와 서비스센터를 오가는 도중 정비사분들께서 OBD 스캐너를 분리하다가 파손이 되었다. 문제가 된 산소센서는 ECU 업그레이드를 통해 수리가 완료 되었기에, 당황해 해시는 정비사님을 괜찮다는 말로 위로하고 정비소를 나섰다.

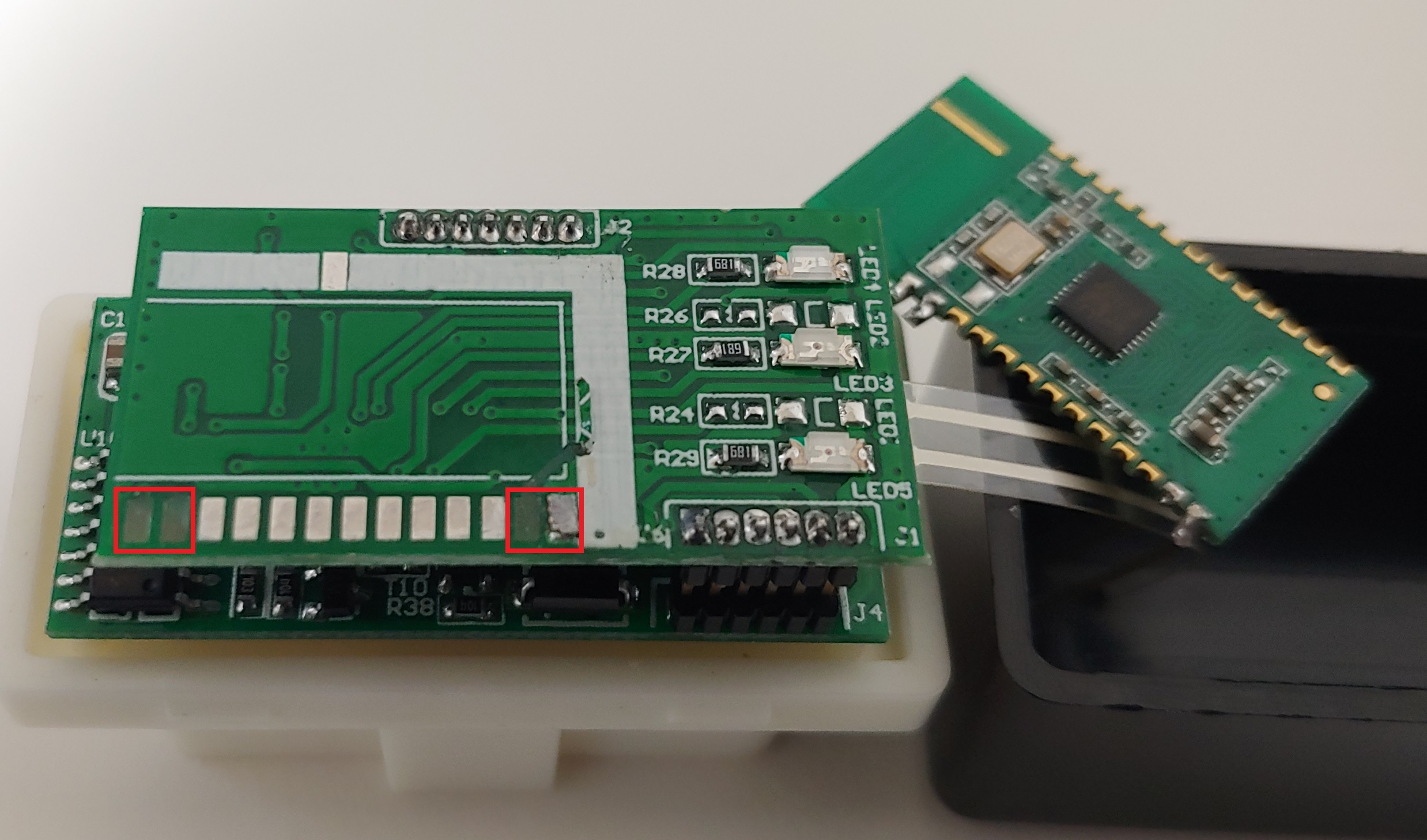

Bluetooth 모듈이 납땜된 패드와 PCB 패턴이 일부 날아가 버려서 수습 불가 ㅠㅠ

마침, 난이네집 네이버카페에서 Bluetooth 4.0 모델의 한시적 할인 이벤트를 진행 중이라서 대표님께 쪽지를 남기고 계좌이체 한 후 오늘 제품을 수령했다. 가격도 할인해 주신데다가 (배송비 포함 단돈 3만원) KF94 마스크까지 사은품으로 챙겨주시는 센스~

같은 제품을 구매하실 독자께서는 아래 링크를 타고 들어가면 된다.

IOS 지원 ELM327 차량진단 OBD2 스캐너 나니카 BT4.0 최고의 어플호환성 : 난이네집



제품 패키지

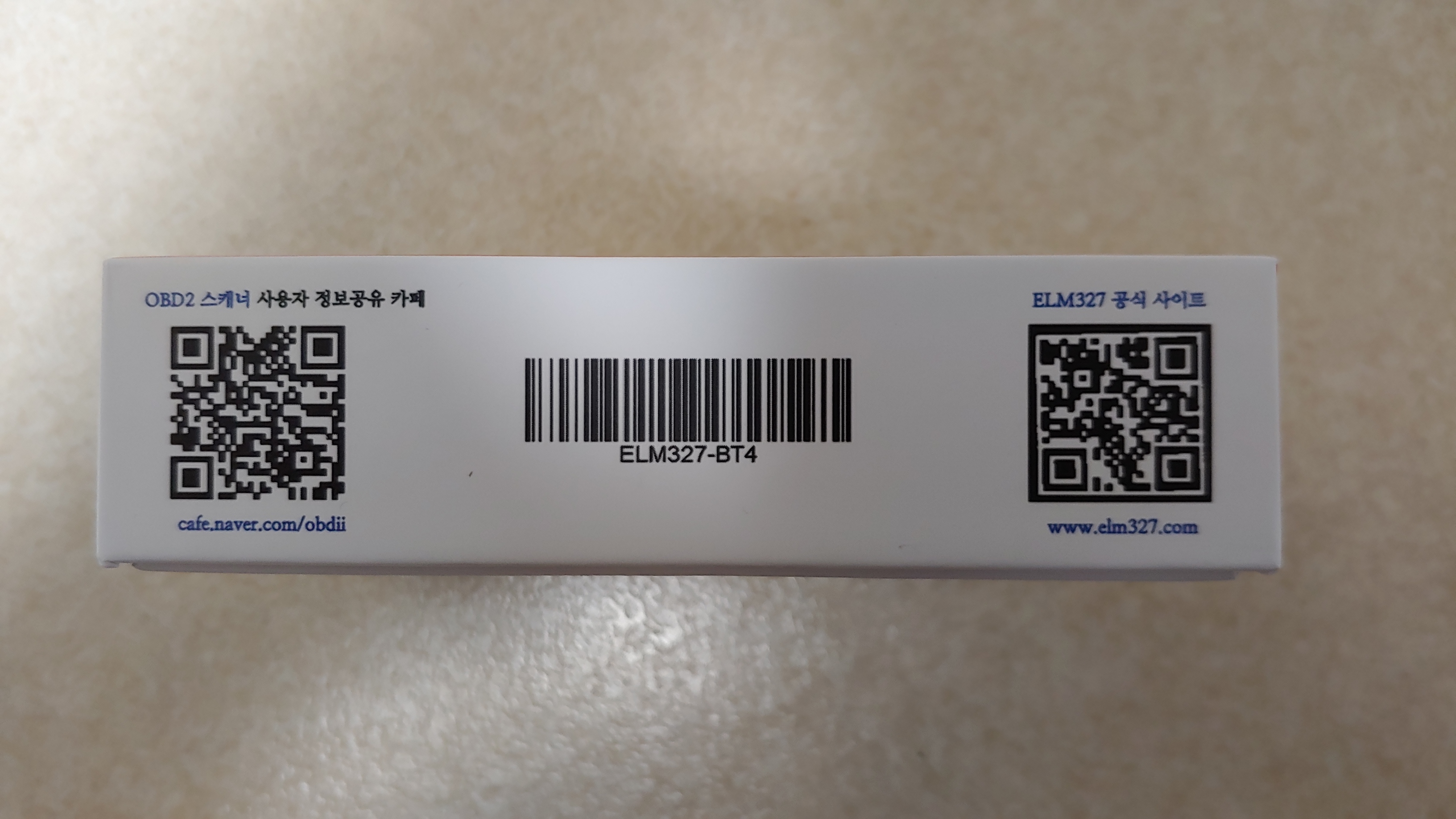

패키지는 종전 제품보다 고급스럽게 박스 포장으로 이루어져 있다. 제품은 박스 내부에 제품이 안전하게 포장되어 있고, 박스 좌측면에는 카페와 ELM327 사이트 주소가 표기되어 있으며, 우측면에는 KC 적합성평가 인증 정보를 포함한 제품 정보가 기재되어 있다.

제품 패키지



제품 외관

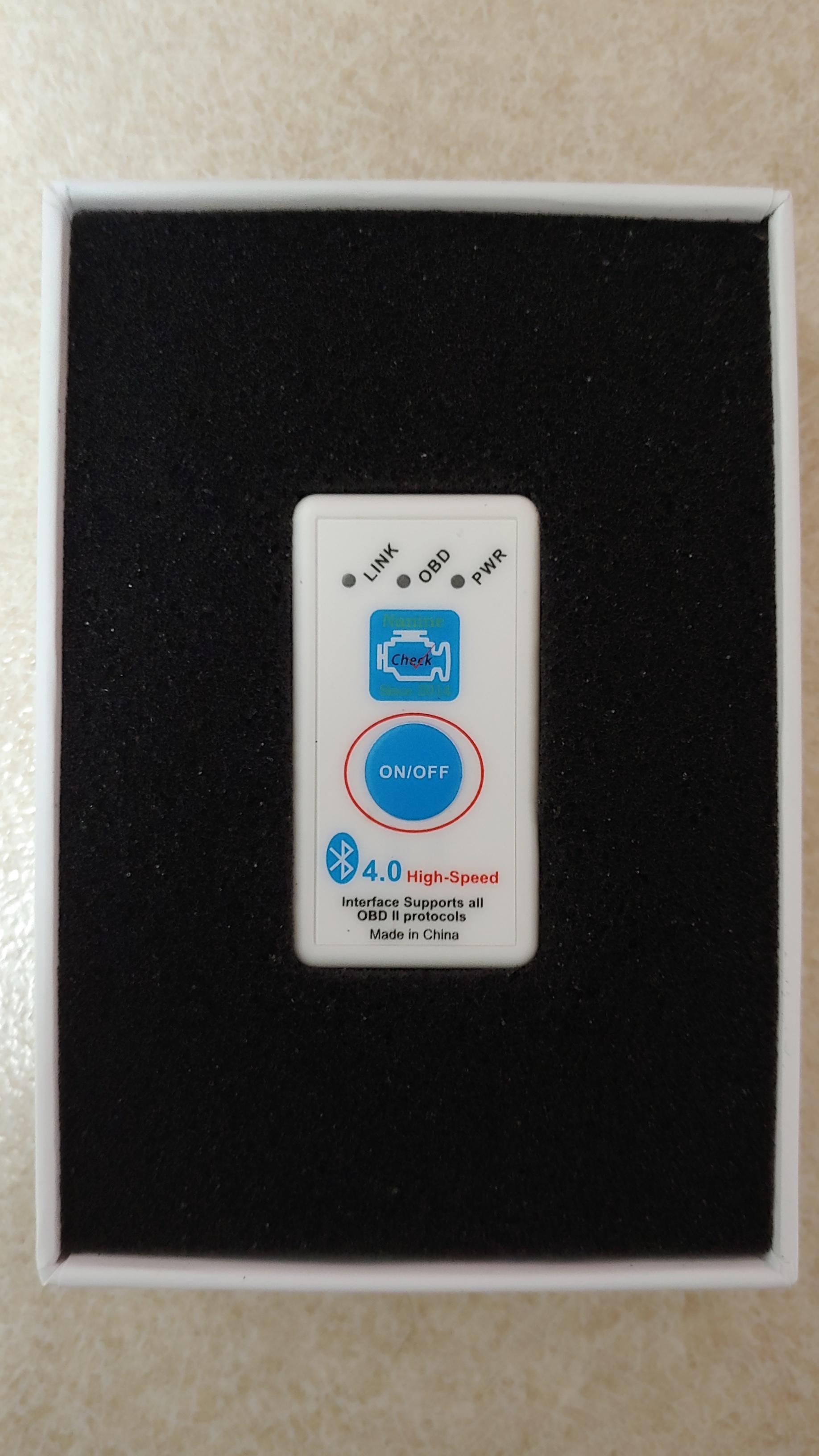

제품은 아래와 같이 흰색 케이스로 제작되었고, 제품 측면에 KC인증마크와 제품 정보가 기재된 라벨이 붙어있다.

제품 이미지

기존에 살펴보았던 인증시험용 시료와 비료를 해 보면 크기는 동일하고 케이스 색상과 상단 커버의 그래픽 디자인이 변경된 것을 볼 수 있다.

시료와 비교



스마트폰 연결

기존제품과 Bluetooth Address가 다르기 때문에 새로 등록해 주어야 한다. 스마트폰의 Bluetooth 설정 화면에서 등록하면 된다.

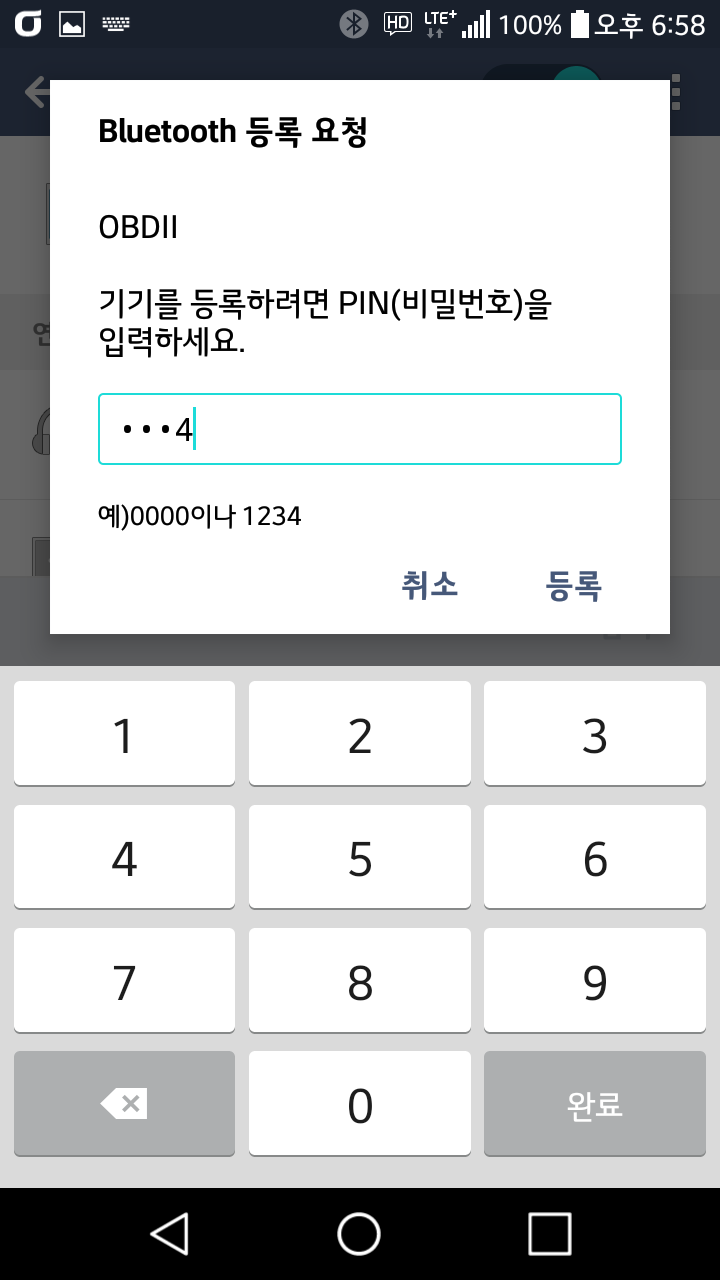

기존에 페어링된 디바이스를 제거하고 새로 등록해 준다. PIN 번호는 1234



스마트폰 앱 연동

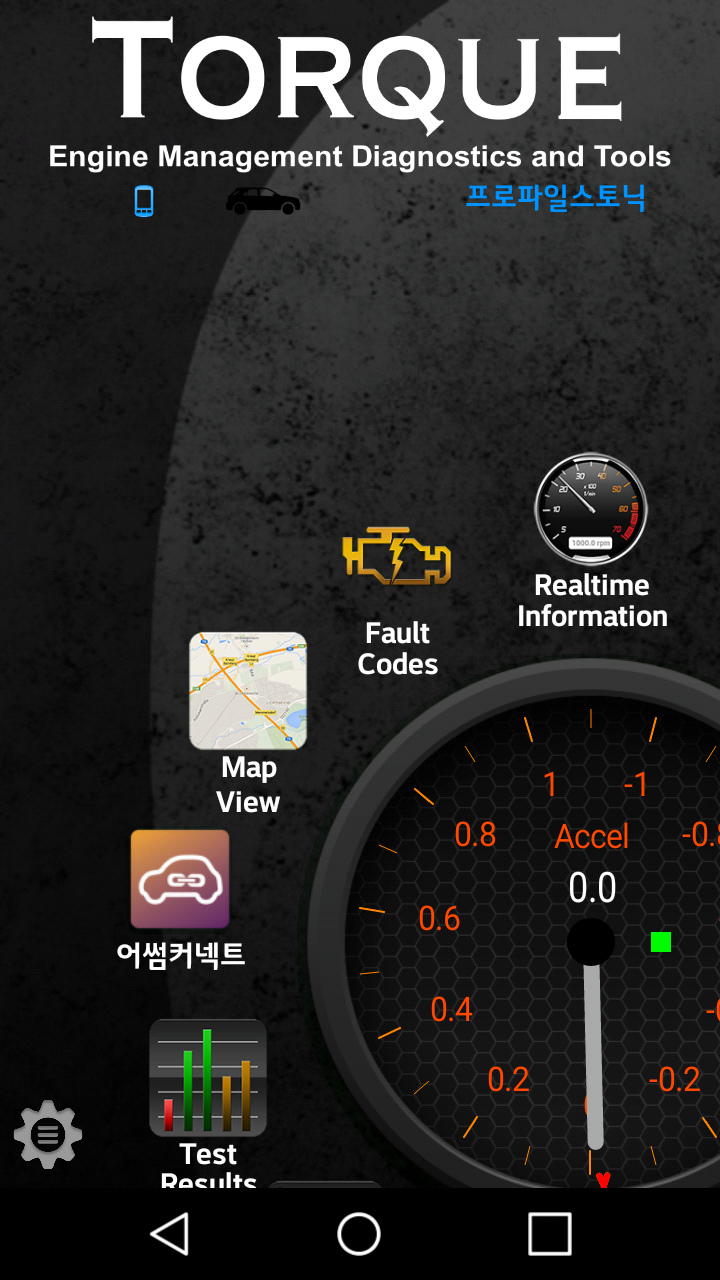

필자는 토크 프로와 어썸커넥트 플러그인 조합으로 사용 중이다. 우선 어썸커넥트를 실행하고 설정 메뉴에서 블루투스 연결하기로 이동하여 주소를 확인^[각주:1]해 보았다. 기존의 샘플은 00:1D:A5:00:1D:A1이 주소로 지정되어 있으나, 현재 판매되고 있는 제품은 디바이스마다 다른 주소가 부여되어 있다는 내용을 카페를 통해 입수하였다.

Bluetooth Address가 다르게 표시된다.

토크프로를 실행시킨 후, 토크프로 실행 -> 설정 -> OBD 어댑터 -> 블루투스 장비 정지 -> 신규 OBDII 선택 과정을 통해 새로운 OBD 스캐너를 인식시킬 수 있다.

OBDII 어댑터 변경 설정



제품 성능 확인

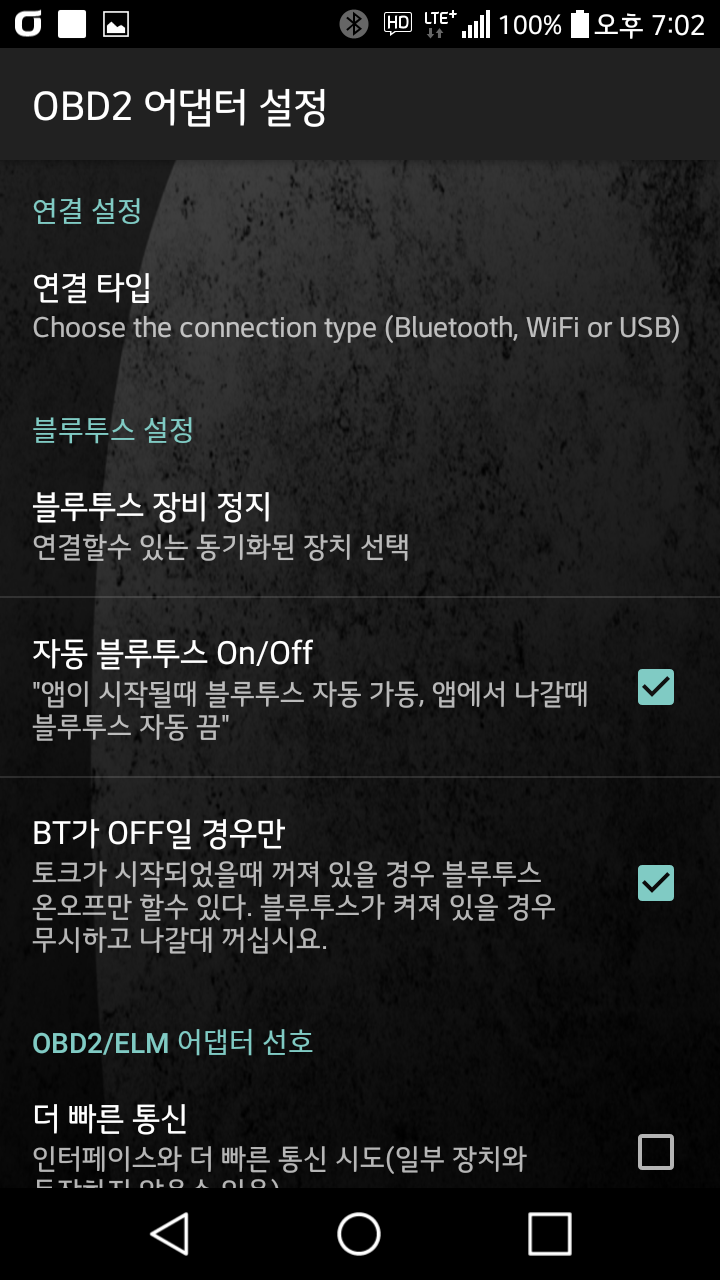

스캐너와의 통신 속도를 향상시키기 위해서 "더 빠른 통신" 옵션을 켤 수 있다. 토크 프로에서 옵션별 읽기 속도를 비교해 보았다.

어댑터 통신 속도 설정

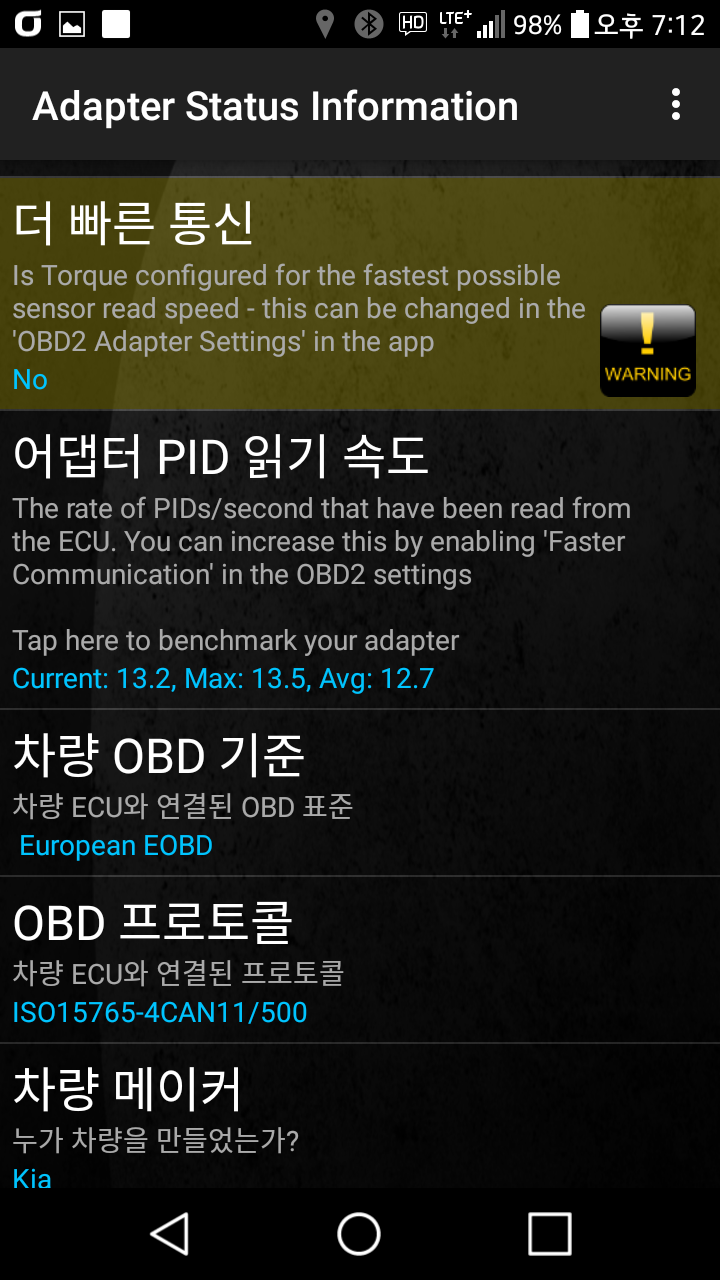

아래 사진은 "더 빠른 통신" 옵션을 선택/해제 한 상태에서의 PID 읽기 속도를 비교한 화면이다. LG Class 단말기 기준 더 빠른 통신 옵션을 켠 경우 평균 21 이상, 끈 경우 약 12 이상의 속도로 동작한다.

"더 빠른 통신" 옵션에 따른 속도 차이



동작확인

설정해둔 대시보드에서 정상 동작 하는 것을 확인하며 리뷰를 마친다.

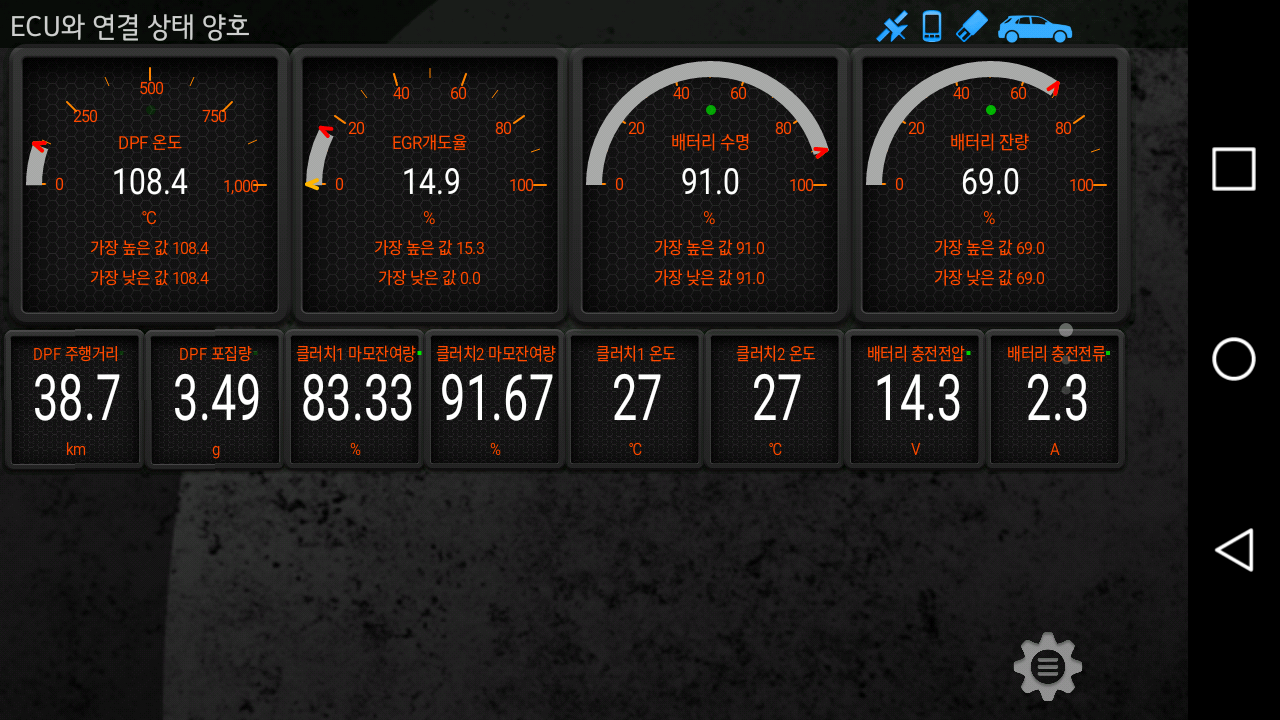

토크프로 대시보드







1. 스캐너가 변경되었다고 해서 어썸커넥트에서 수정할 필요는 없다. 변경된 스캐너는 토크프로에서 수정해야 한다. [본문으로]
