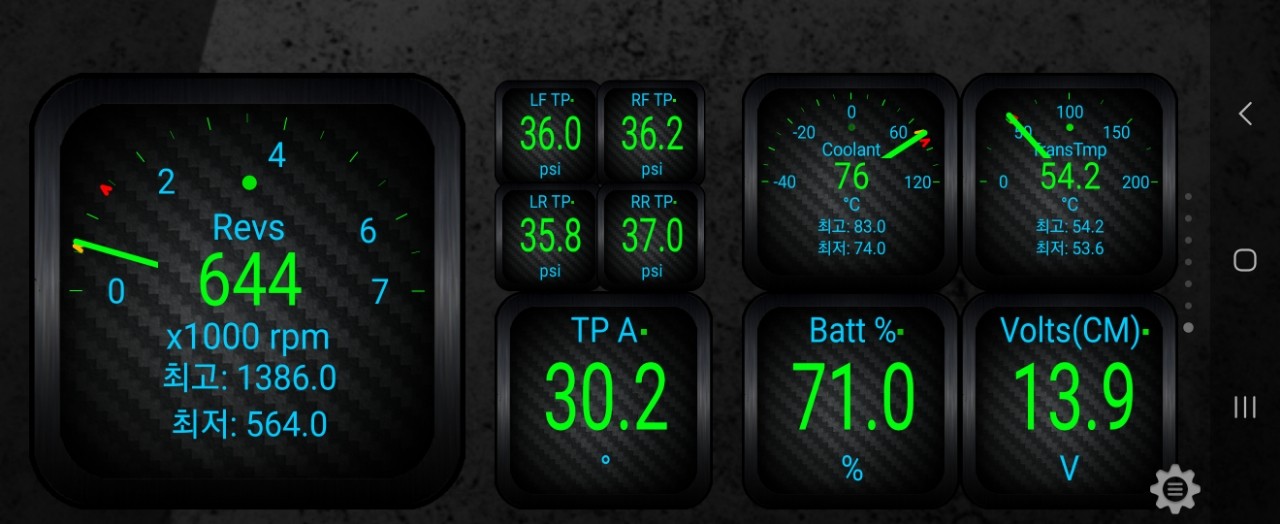

변속기 온도(Trans Tmp)는 토크프로에 내장된 Ford 확장 PID의 연산식을 그대로 사용하고, 토크프로 설정에서 단위를 섭씨로 체크하니 MotorData OBD앱으로 확인한 섭씨값과 일치하게 표시되는 것을 확인했다.

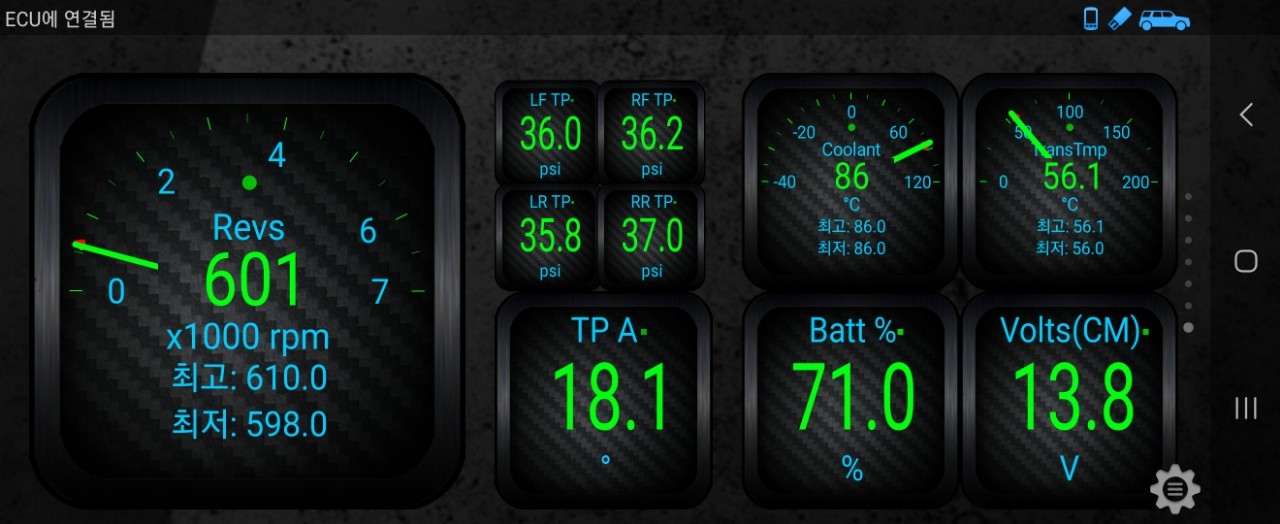

변속기 온도는 시동을 켜고 나서 일정온도까지 상승하기 때문에 토크프로에서 1차 확인, MotorData OBD 에서 2차 확인한 후, 토크프로에서 3차로 확인 했다.
본 게시글 하단의 첨부 파일은 토크프로에 내장된 Ford용 확장 PID와 구글링으로 찾은 자료에서 배터리관련 값을 추출하여 합성한 후 입력되지 않는 PID를 삭제하여 만든 확장 PID 목록이다.
확장 PID에서 전압, 전류는 PID가 달라서 표시되지 않는것 같지만 삭제하지 않고 일단 두었고, 배터리 충전상태는 유용한것 같아 대시보드에도 표시했다. 전압은 토크프로 기본 PID이다. Battery Age 항목은 중고로 구매한거라 확실치 않으나, 필자의 차량에서는 5년이 넘은것으로 표시되었다. 상시확인은 크게 의미없을 것으로 확인되어(필요 시 따로 읽을 수 있으니) 대시보드에 추가하지는 않았다.
필요하신 독자분께서는 다운로드 받아서 활용하시기 바란다.
배터리관련 확장 PID는 아래 사이트를 참고했다.
16 Torque Pro Ford Pids Code: Easy Decoding Now! - Motor Analyst
The ford diagnostic tool, torque pro ford pids, is one of the best-known stat procuring mediums in automobiles. It measures horsepower, fuel, battery life,pressure
motoranalyst.com
