FORScan Lite for Android를 이용한 고장코드소거, 배터리상태 확인 및 변속기 학습값 리셋 (feat. 익스플로러 15MY)

포드, 링컨, 머큐리, 마쯔다 차량의 진단/코딩/서비스 및 모니터링에 유용한 FORScan 이라는 프로그램이 있다. 필자는 진단 및 서비스를 간편하게 하기위해^[각주:1] 안드로이드용 FORScan을 구매했다.



구매 및 설치

안드로이드용 FORScan은 코딩(Configuration and programming) 및 출력제어(Output Control)를 지원하지 않으며, 위험한 몇 가지 기능을 제외한 서비스 기능(Service functions)이 제공된다.

FORScan 기능 비교표



FORScan Lite for Android는 링크를 통해 현재 환율기준 10,768원에 구매할 수 있다. 신용카드(비자/마스터) 또는 페이팔로 결제가 가능하다.

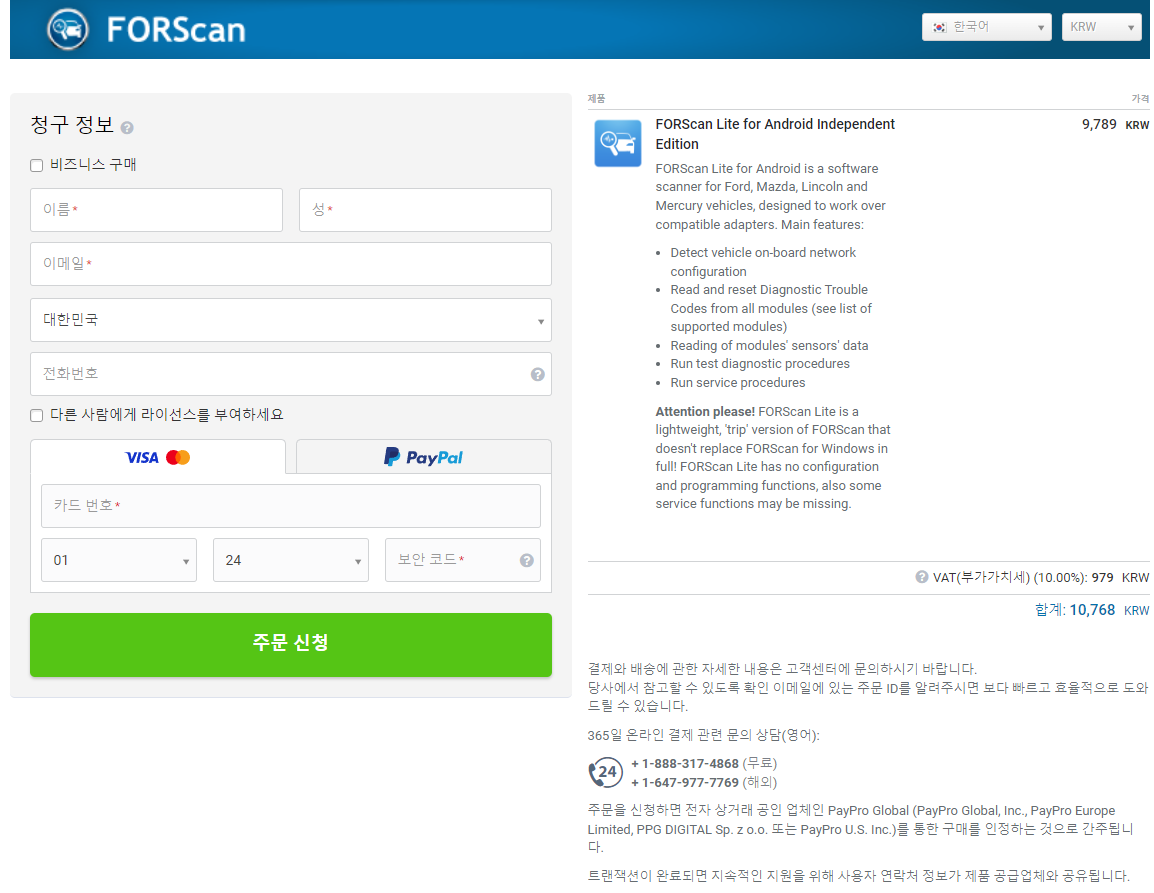

FORScan Lite for Android 결제창

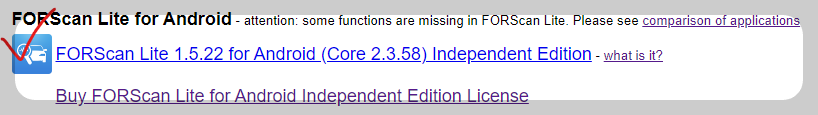

대금 결제를 마치면 입력한 이메일주소로 인보이스와 Activation Code를 보내준다. Product 페이지로 이동하여  앱을 다운로드 받고 스마트폰에 설치한후 수신한 Activation Code를 입력하면 된다.

다운로드 링크



실행, 진단 및 고장코드 소거

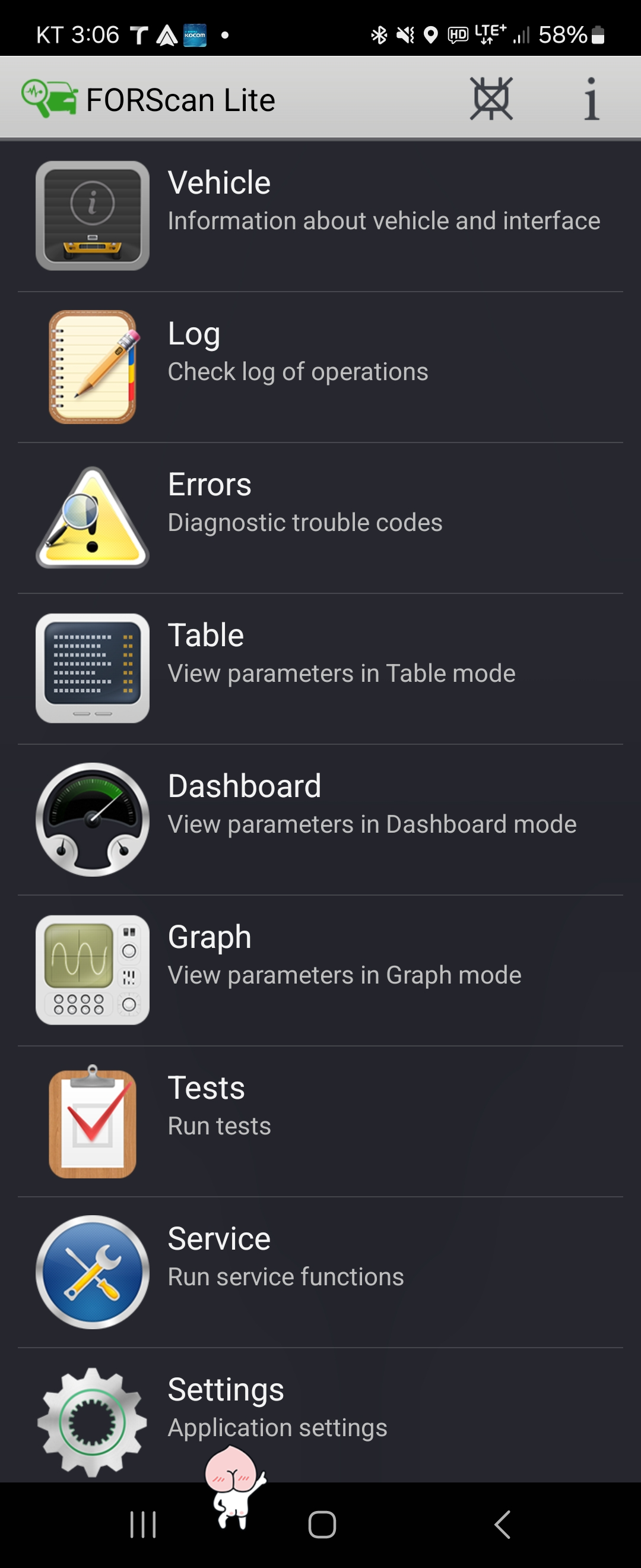

FORScan Lite for Android 실행 화면이다. 차량의 시동(또는 ON)을 걸고 Setting -> Bluetooth Adapter 메뉴에서 사용할 OBD 스캐너를 선택한 후, 메인화면에서 연결 버튼을 터치하면 차량과 연결된다.

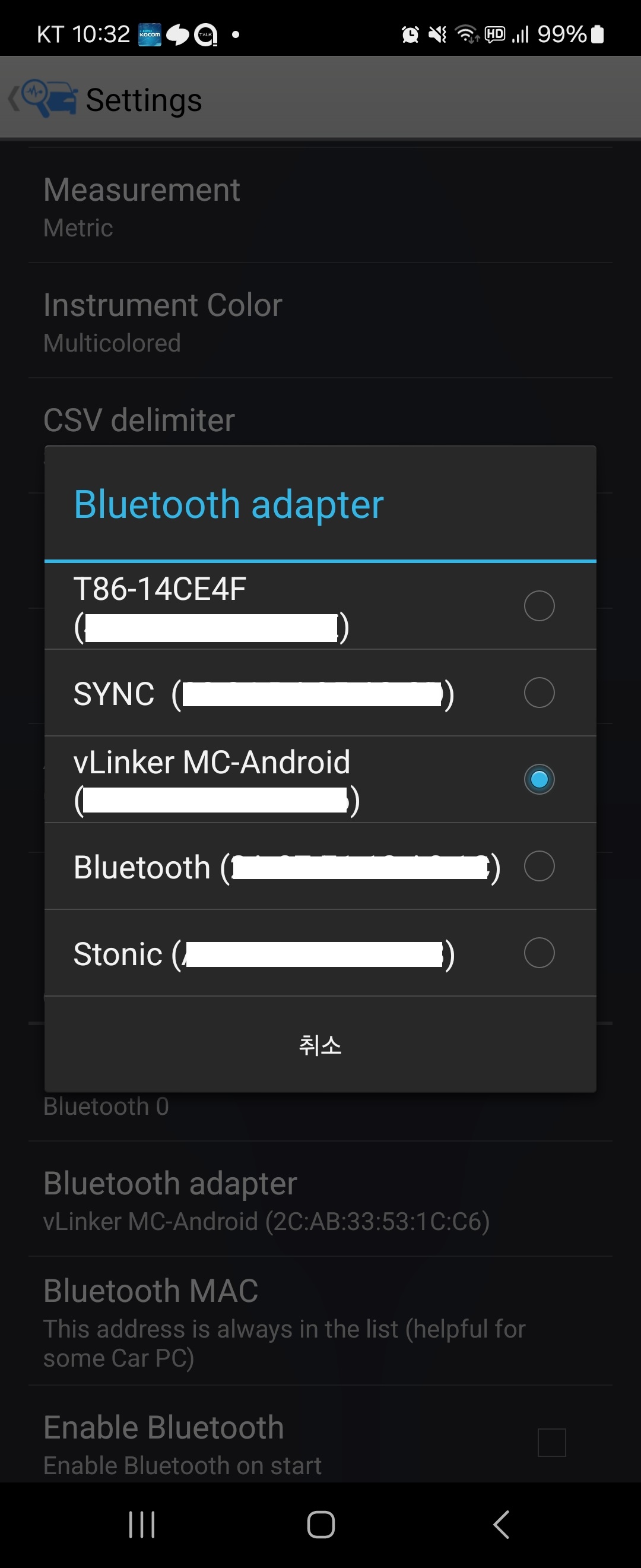

메인화면 (Settings) -> Bluetooth adapter



Error 메뉴로 이동하여 스로틀바디 클리닝 후 발견한 고장코드를 소거해 본다.

메인화면 (Error) -> 검출된 오류코드

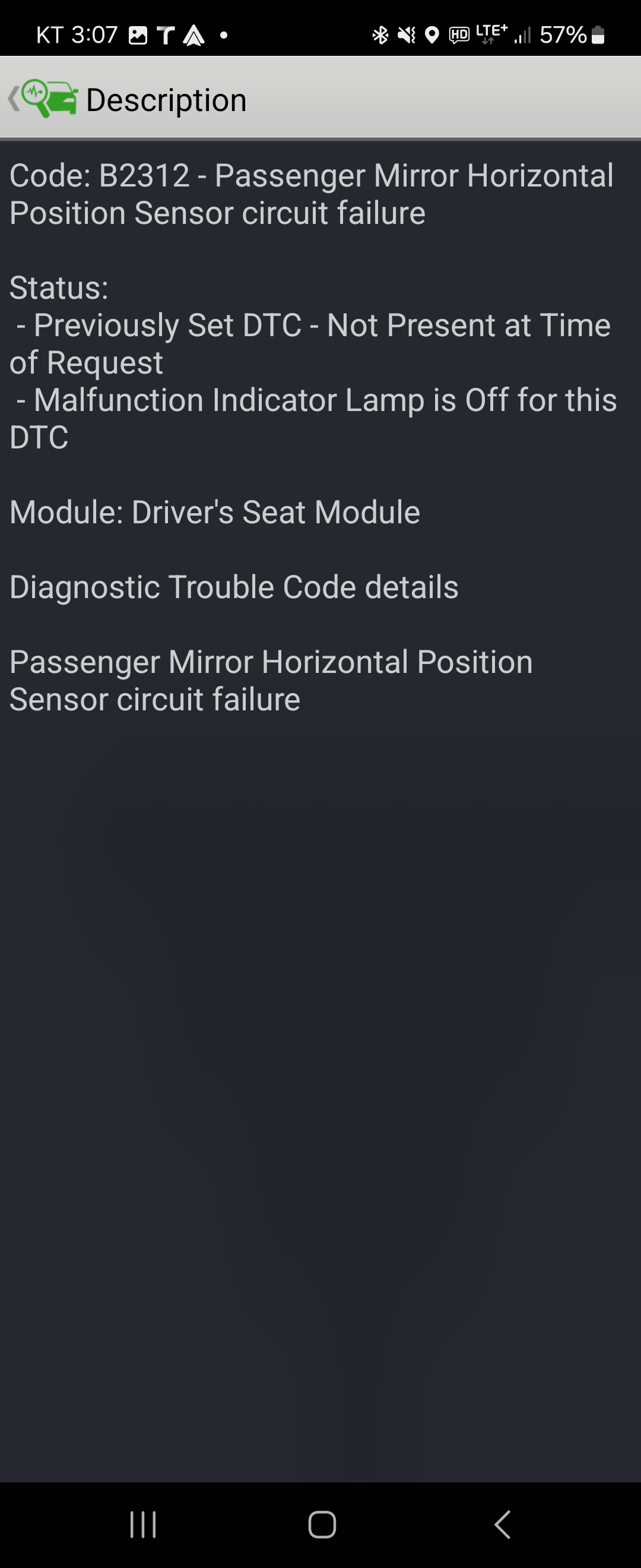

발견된 고장코드는 DSM(Driver's Seat Module)의 운전석측 사이드미러의 수직/수평 위치센서, 동반석측 사이드미러의 수평 위치센서의 결함을 나타내고 있으며, 현재가 아닌 이전의 고장으로 소거해도 관계없는 고장코드이다.

사이드미러 위치센서 고장 코드

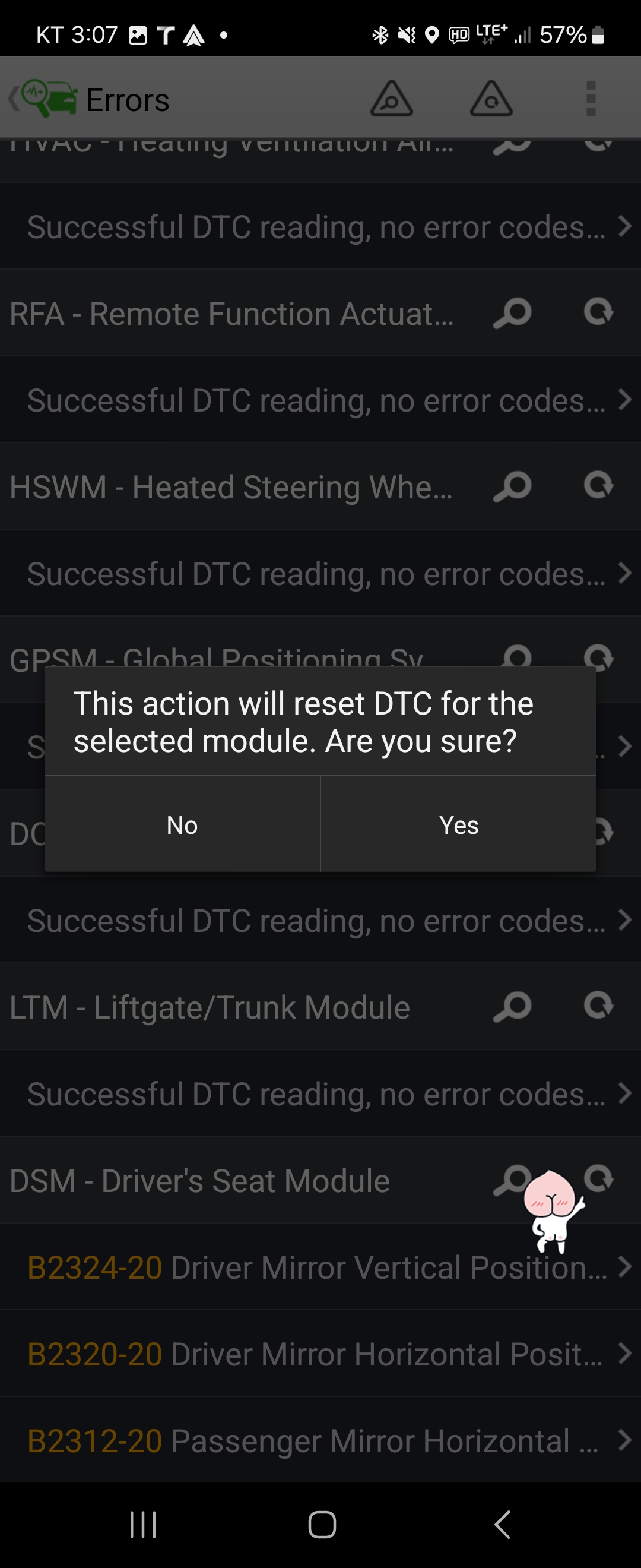

DSM - Driver's Seat Module 우측의 소거 아이콘을 터치하면 몇가지 단계의 안내와 지시사항이 표시된다. 엔진 시동을 끄고 ON 상태로 전환한 후 OK 버튼을 터치한다.

고장코드 소거



배터리 상태 확인

배터리 상태는 Table, Dashboard 또는 Graph 메뉴로 이동하여 상단의 톱니바퀴 모양 아이콘을 터치 -> BodyCM 하위에서 찾을 수 있다.

메인화면 (Table, Dashboard, Graph)

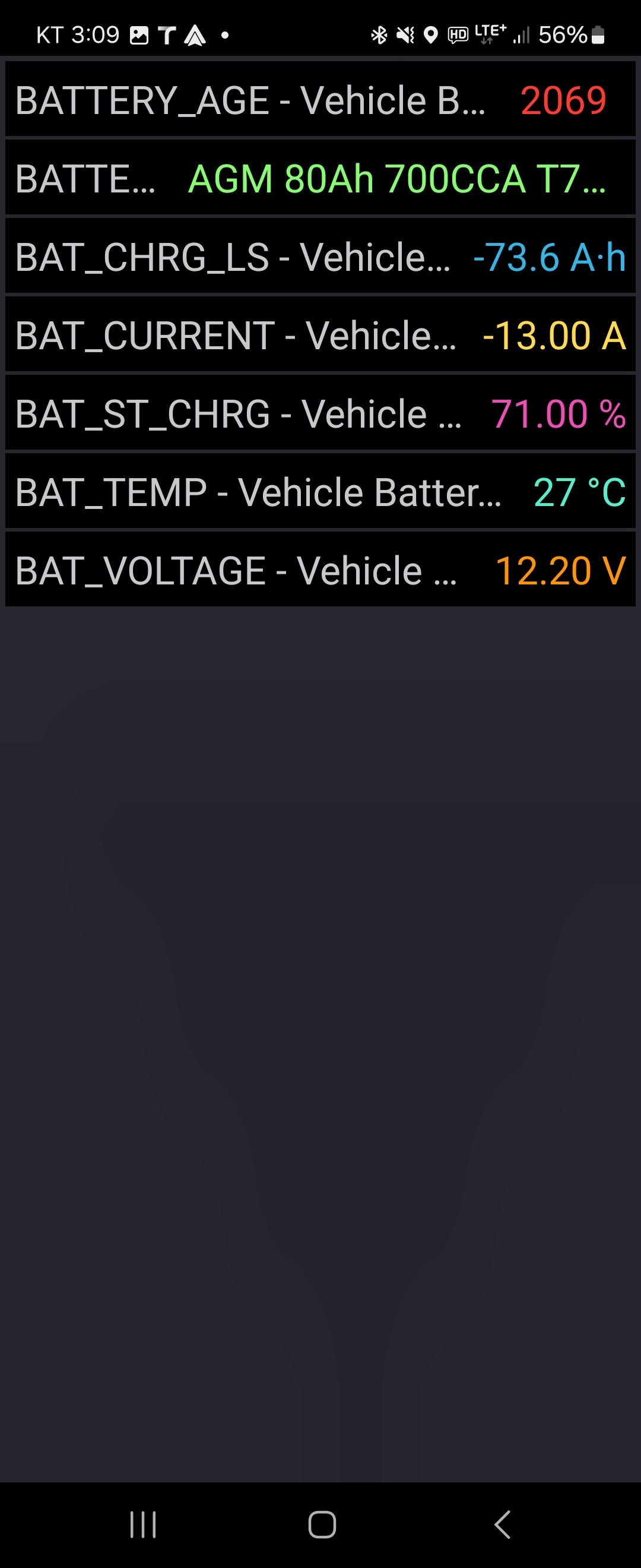

필자는 아래와 같은 PID 들을 선택한 후 재생(Play) 버튼을 터치하여 확인해 보았다. BATTERY_AGE 항목이 2,069 일로 표시된다. 이는 필자가 최근 배터리를 교환할 때 FORScan이 없어서 리셋을 하지 못했는데, 이미 6개월이 경과한 상태로 지금 리셋해봐야 의미가 없어서 그대로 둘 예정이다. 한가지 이상한 점이 BATTERY_TYPE이 AGM80 Ah로 세팅되어 있는 것을 확인했다. AGM배터리의 특성상 급속충전과 과방전이 허용되어 있을 텐데, 이 부분은 좀더 확인을 해봐야 할 듯 하다.

배터리 상태 확인



아래 영상은 시동걸때 상태를 녹화한 영상이다. BATTERY_CURRENT는 시동중 -108A 까지 소비하고 시동 직후 최대 89A 정도로 충전하다가 점점 충전량이 감소하는 것을 확인할 수 있다. 순간적이지만 대략 1C^[각주:2]까지 충전하는 것으로 확인되는데,  현재 설치된 배터리(델코사의 65-900) 사양에 적합한지 확인을 해봐야 할 듯 하다.

시동 중 배터리상태 확인



변속기 학습값 리셋

Service 메뉴로 이동하여 변속기 학습값을 리셋시켜 보았다.

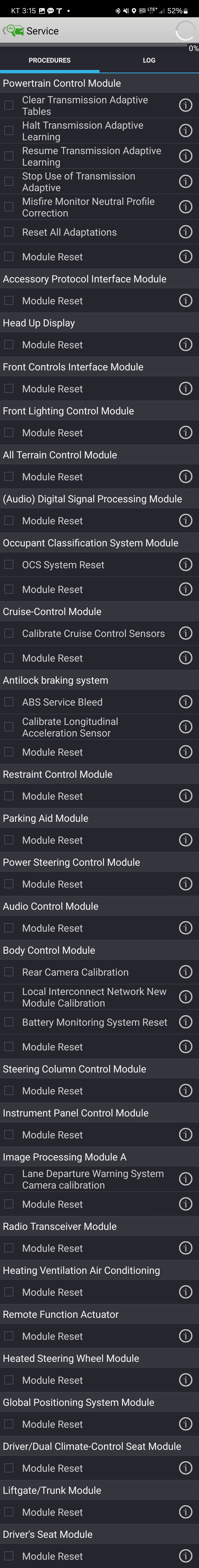

메인화면 (Service) ->  Service 기능들

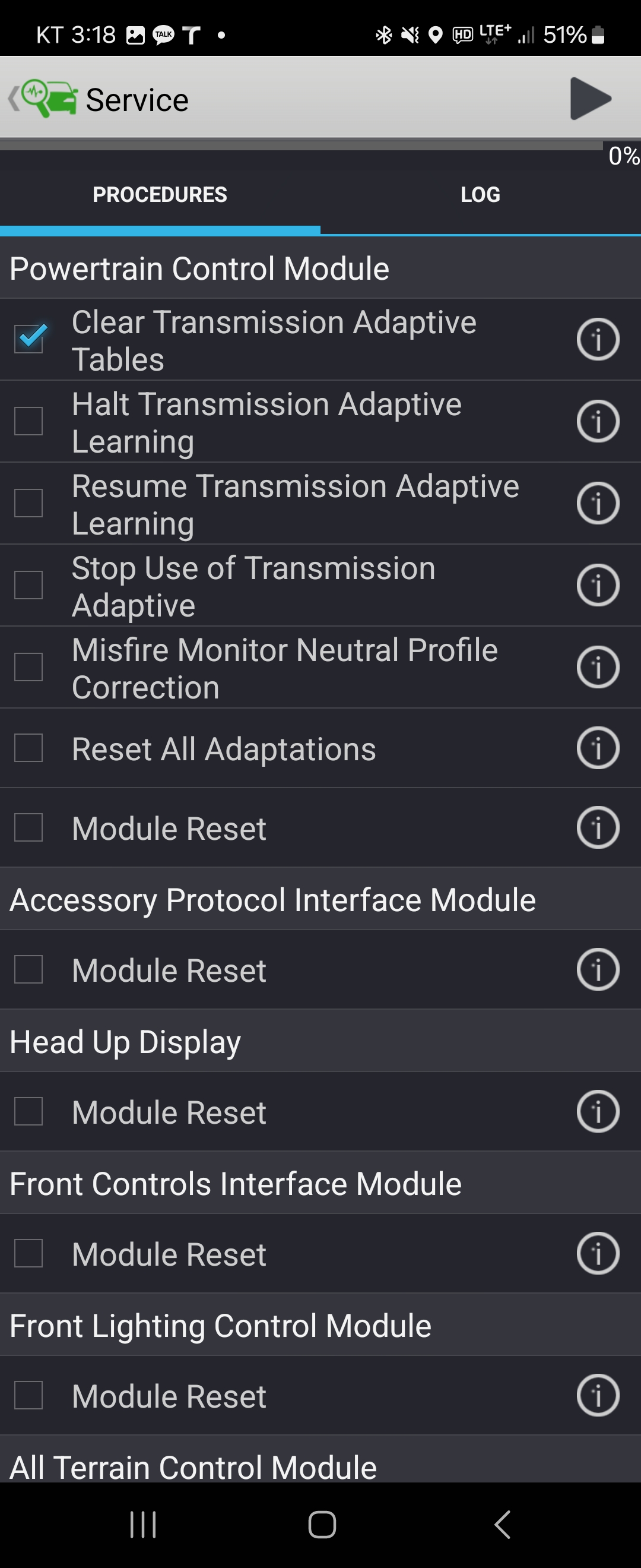

Powertrain Control Module (PCM) 그룹의 "Clear Transmission Adaptive Tables" 를 선택하고 시작(Play) 버튼을 터치한다. 몇가지 안내와 주의사항이 표시되므로 내용을 잘 읽어보도록 한다.

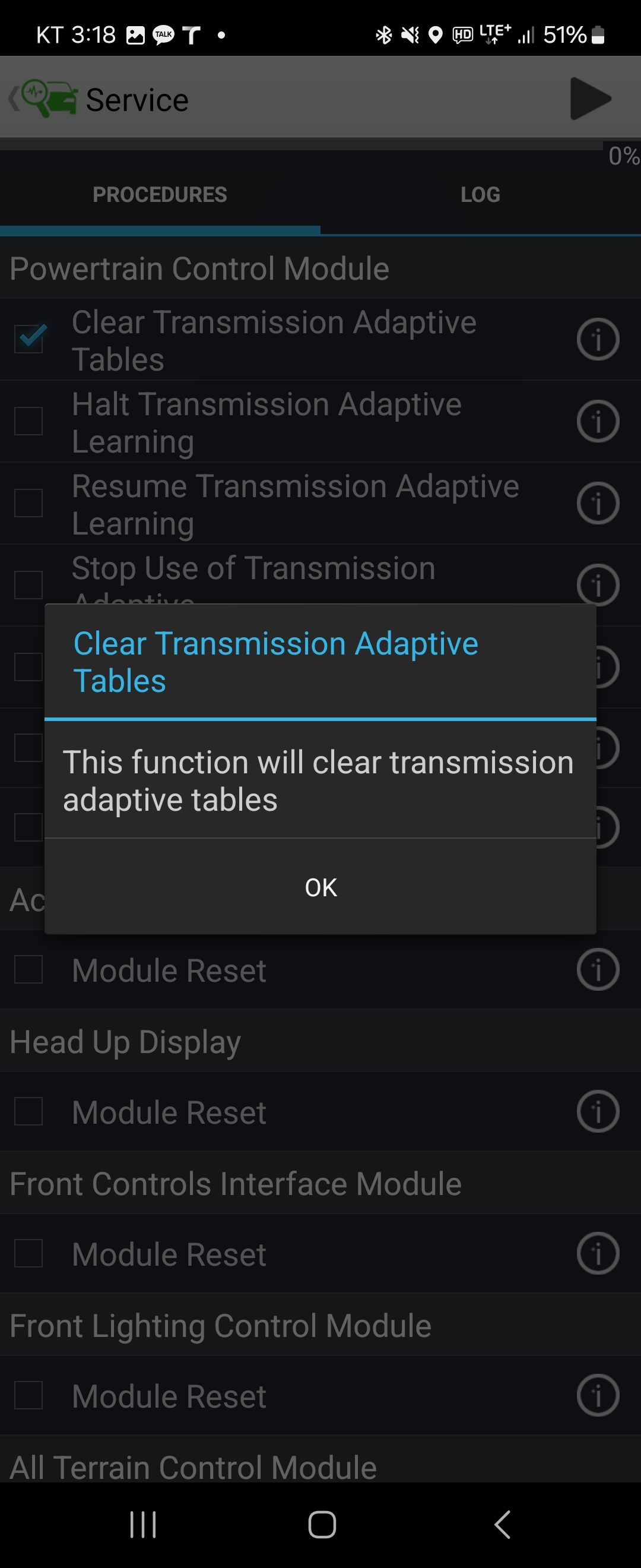

변속기 학습값 클리어 과정(1)

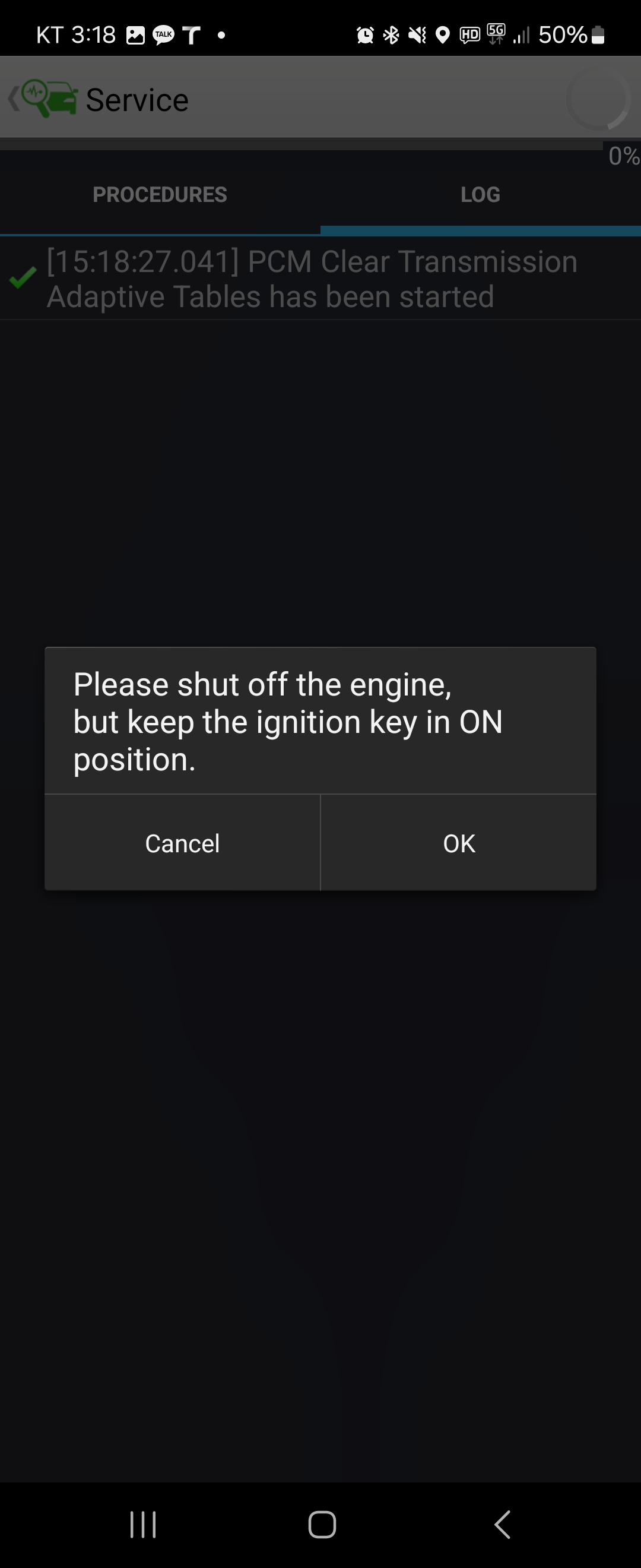

시동을 끄고 ON 상태로 전환한 후 OK 버튼을 터치하면 잠시 후 학습값 초기화가 완료된다.

변속기 학습값 클리어 과정(2)





다른 기능들은 천천히 둘러보기로 하고 마치도록 한다.



1. 윈도우용 FORScan의 특화기능인 코딩은 필수적인 한 두가지를 제외하고 쓸일이 거의 없기 때문이기도 하다. [본문으로]
2. 85Ah 용량을 가진 배터리인데, 최대 89A 까지 올라가는 것이 확인된다. [본문으로]
