테무발 임팩렌치용 마끼다 호환 배터리 개조

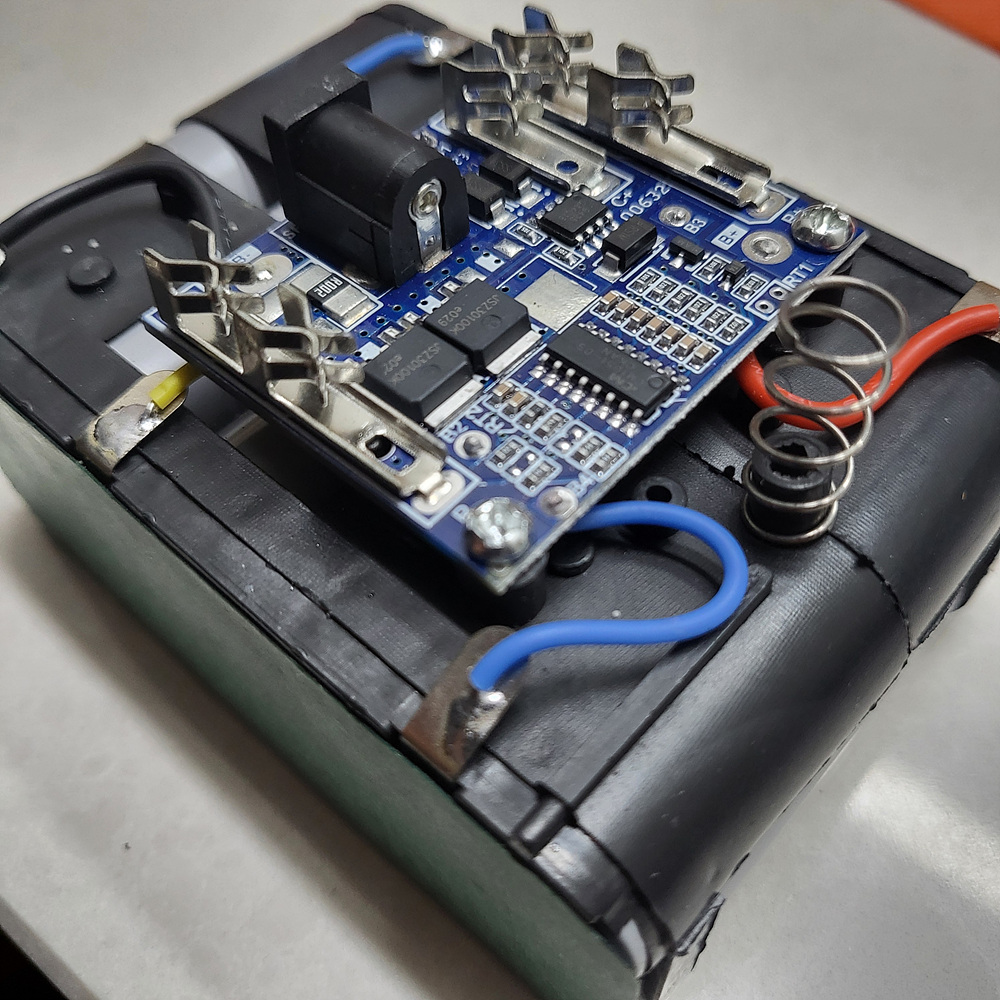

마끼다 호환 임팩 렌치 세트에 포함된 배터리(JSD-HOPE DURABLE 21V Li-Ion)이다. 내부에는 사양이 공개되어 있지 않은 HFZH 18650 20P^[각주:1]라고 인쇄된 18650 규격의 2000 mAh 셀이 5S2P로 구성되어 21V Max, 4 Ah의 사양을 가진다. 이 제품은 750mA DC 어댑터를 이용하여 충전을 해야 해서 충전 시간이 오래 걸리고, 배터리 잔량을 확인 할 수 없으며, 마끼다 정품 또는 호환용 고속 충전기로 충전할 수도 없다. 최근 확인해 본 결과 이 배터리로는 최신의 마끼다 장비^[각주:2]도 구동되지 않았다.

JSD-HOPE DURAVLE 배터리 (마끼다 호환)

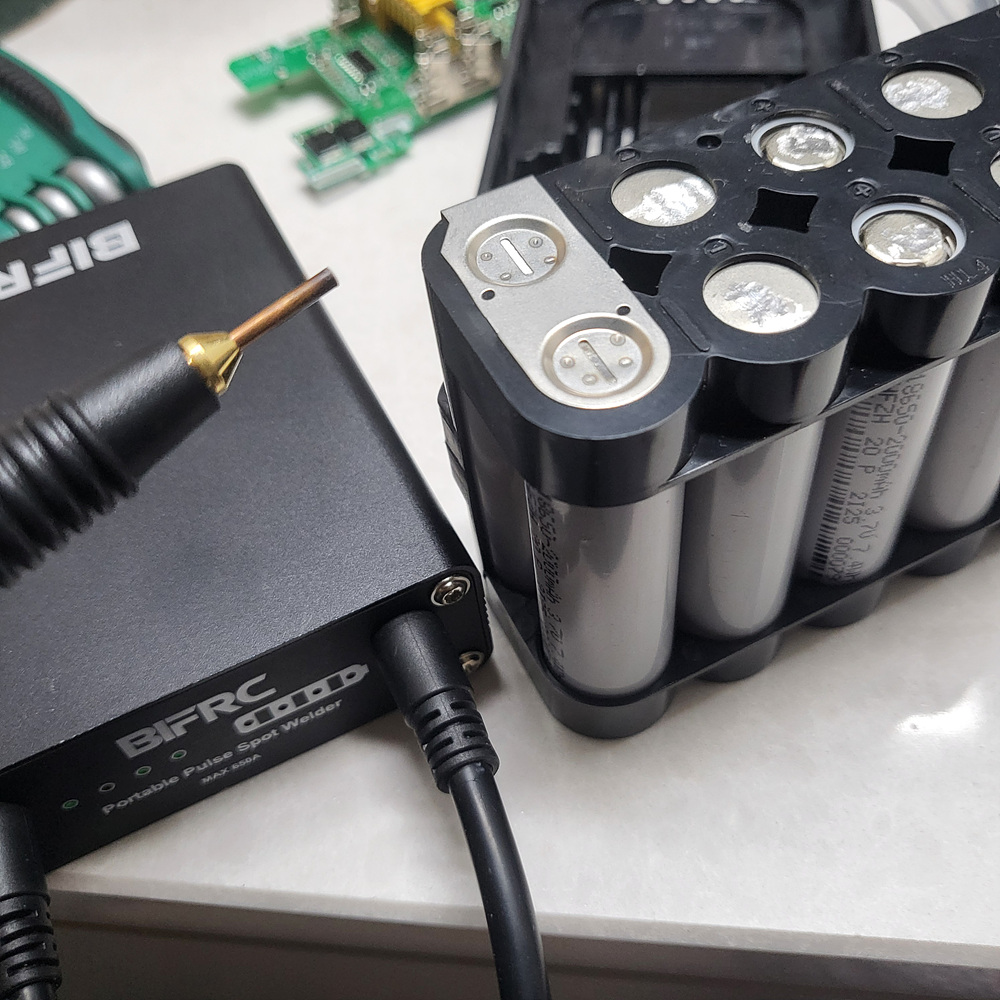

우연히 구매하게 된 마끼다 호환 배터리 케이스와 BMS에 이 셀을 이식하는 작업을 해 본다. 기존의 배터리 셀을 추출한 후, 니켈 플레이트 잔여물을 제거하고, 배터리 홀더에 셀을 장착한 다음 스팟 용접을 실시했다. 스팟 용접이 처음이라 결과물이 깔끔하지는 않다.

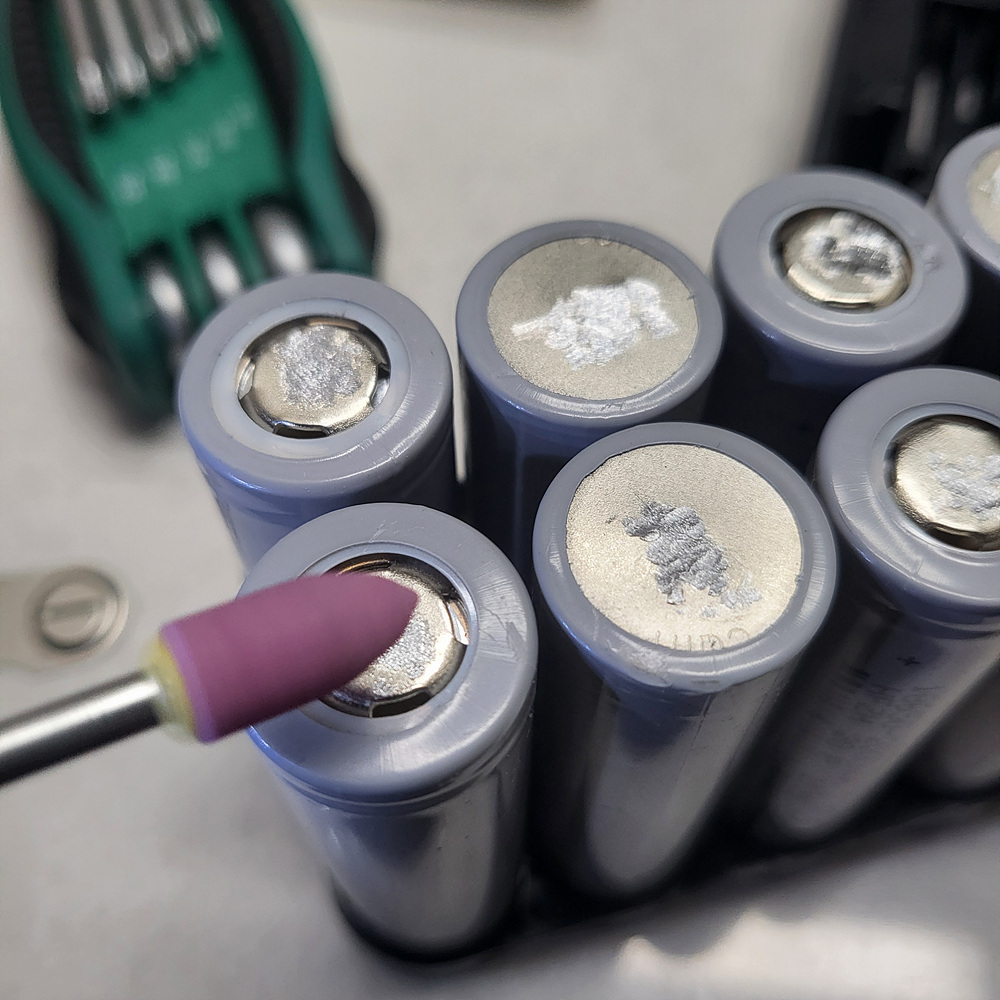

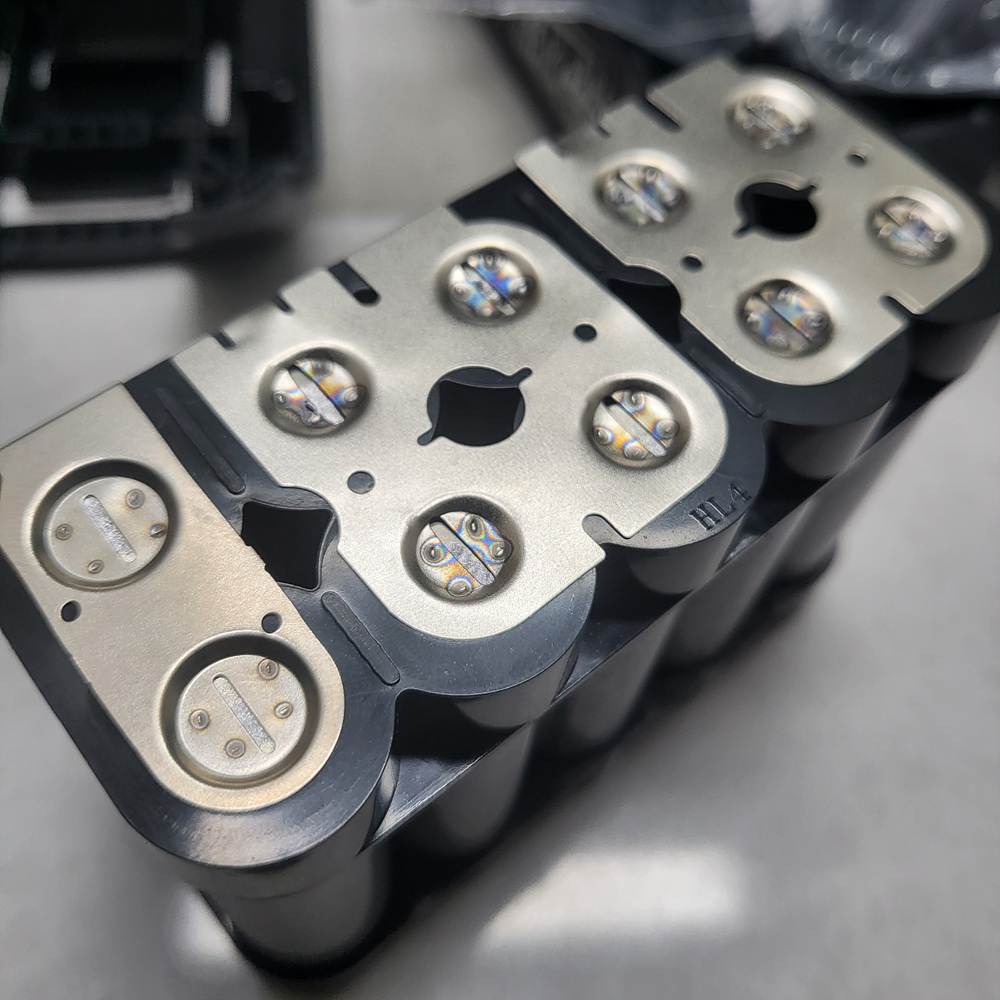

니켈 플레이트의 잔여물을 제거하고 스팟 용접을 실시한다.

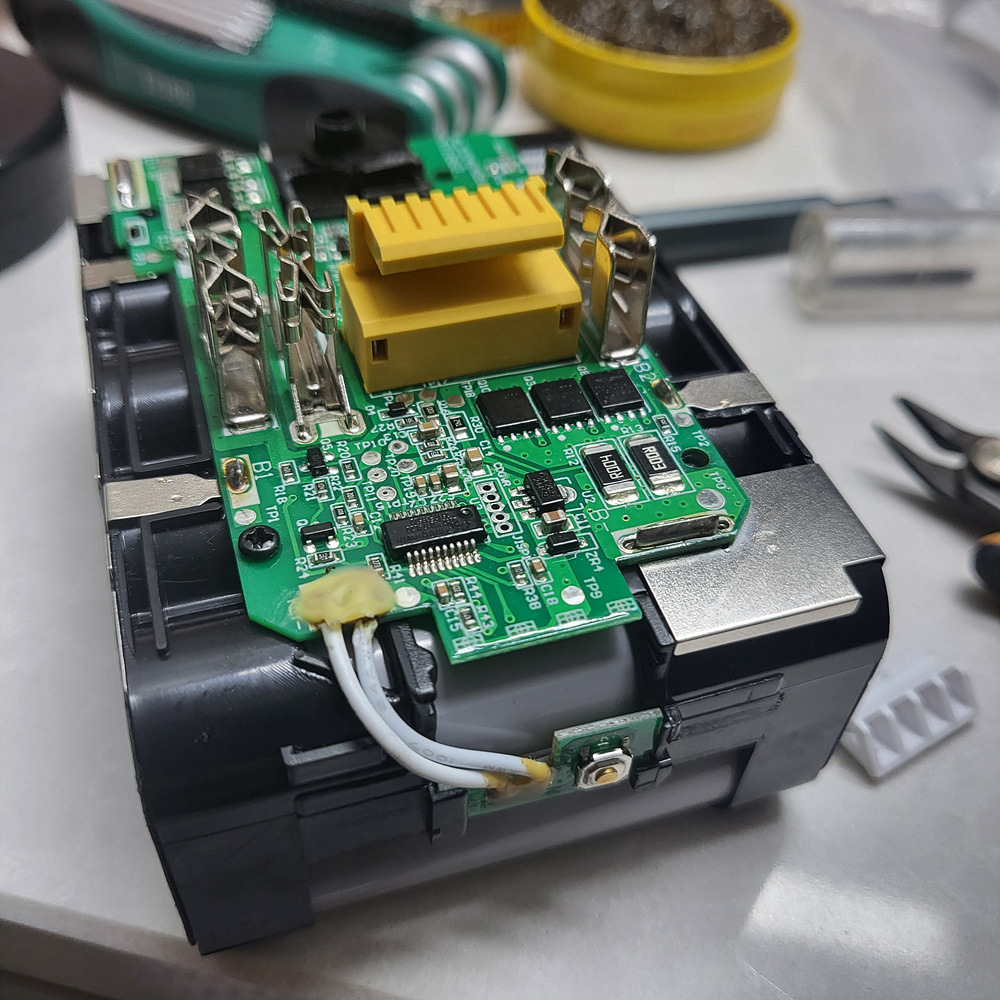

BMS를 납땜하고 정상 동작하는 지 확인한다. 75% 이하로 확인되었다.

BMS 납땜 및 정상 동작 확인

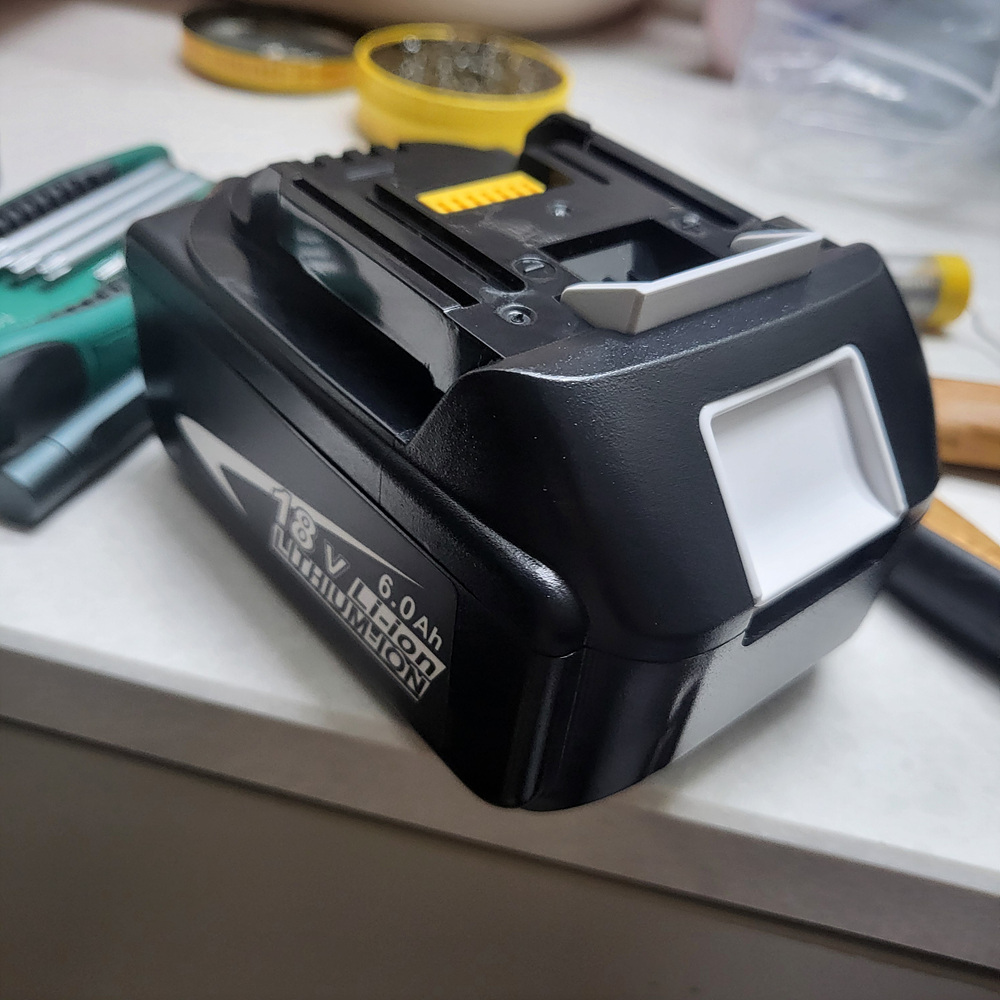

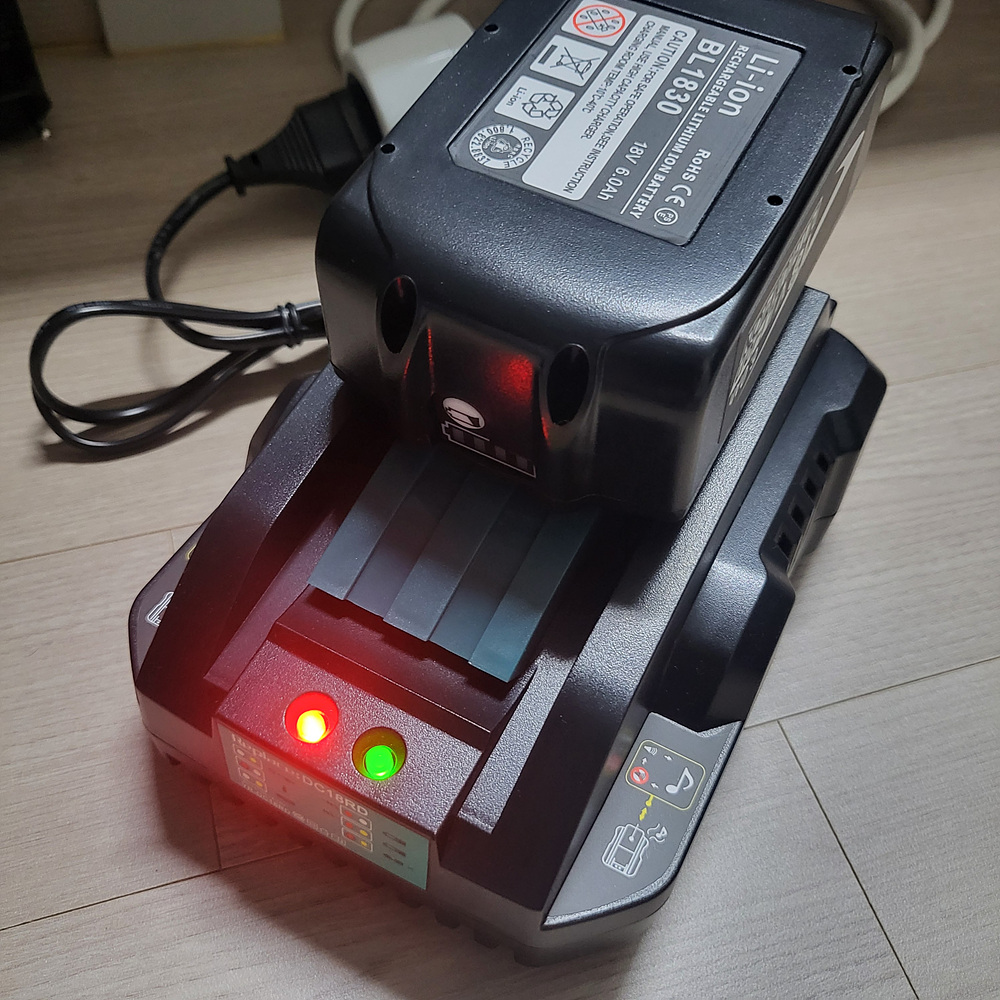

케이스를 조립한 후 알리 익스프레스에서 구매(판매자:TPCELL)한 마끼다 호환 4A 충전기로 충전하였다. 충전기의 LED 인디케이터는 중앙 및 우측 사진이 각각 ~80%, 80%~ 의 상태를 나타낸다. 충전이 완료되면 적색 LED는 꺼지고 녹색 LED만 점등된다.

마끼다 호환 4A 충전기를 이용한 충전 중

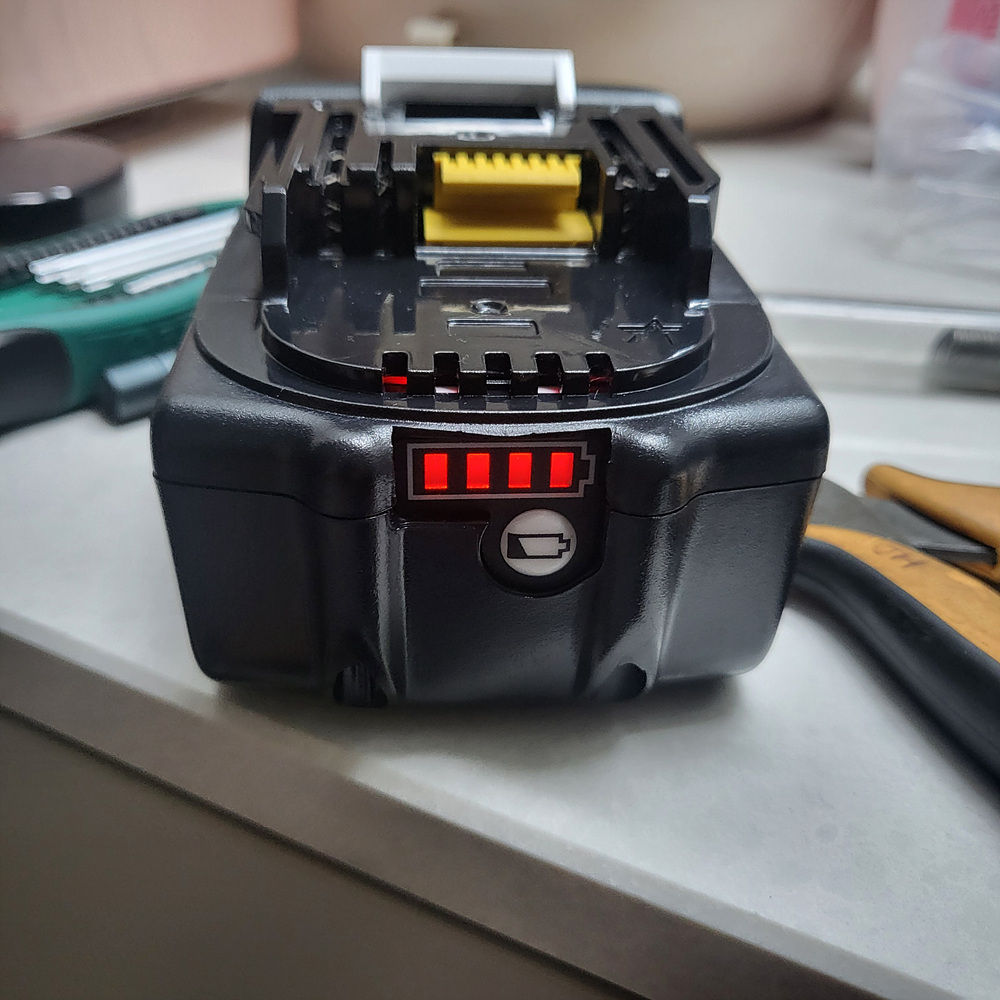

만충된 것을 확인하고 작업을 마무리 한다.

만충 확인

1. 아마도 최대출력이 20A 인 것을 의미하는 게 아닐까 싶다 [본문으로]
2. DHR-183Z 로터리 해머드릴과 같은 [본문으로]
