블랙박스 배선 재정리 (feat. 익스플로러 15MY)

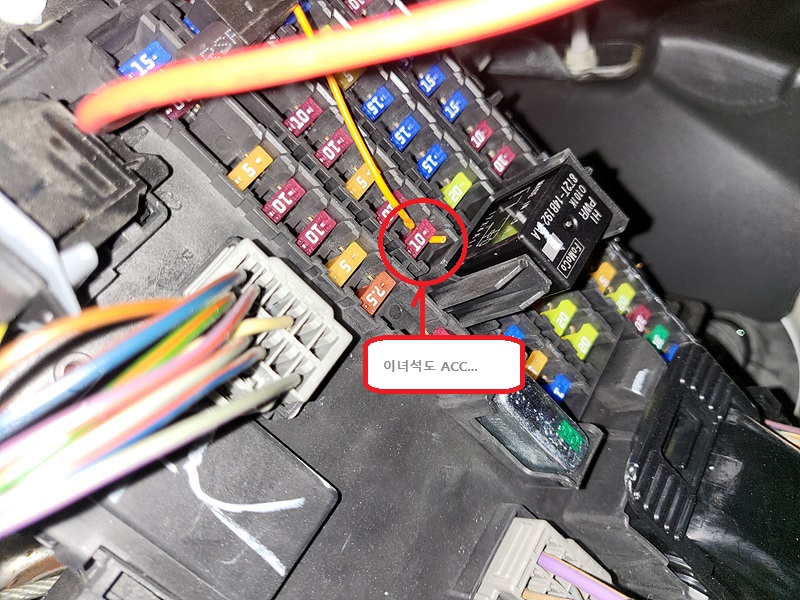

주차녹화를 사용할 일이 거의 없지만, 지난해 신품으로 구입한 블랙박스의 주차녹화가 되지 않아 배선을 다시 확인해보았다. 확인 결과 기존에 설치되어 있던 배선을 잘라서 대충 연결하고 전기 테이프로 마무리해 둔 상태 였다.  기존 배선역시 퓨즈박스에서 ACC 전원을 인출할 수 있는 퓨즈가 있음에도 불구하고 전장 하네스를 탈피하여 연결되어 있었고, GND역시 차대 접지 볼트가 있음에도 불구하고 전장 배선을 탈피하여 연결되어 있었다. 더 황당한 것은 테스터를 이용하여 전압을 확인해 본 결과 퓨즈박스에 연결된 배선도 ACC 전원이었다. 배선 연결 상태가 이러니 주차녹화가 되지 않았던 것^[각주:1]... 자칭 전문가라는 분들의 마인드가 정말로 아쉽다.

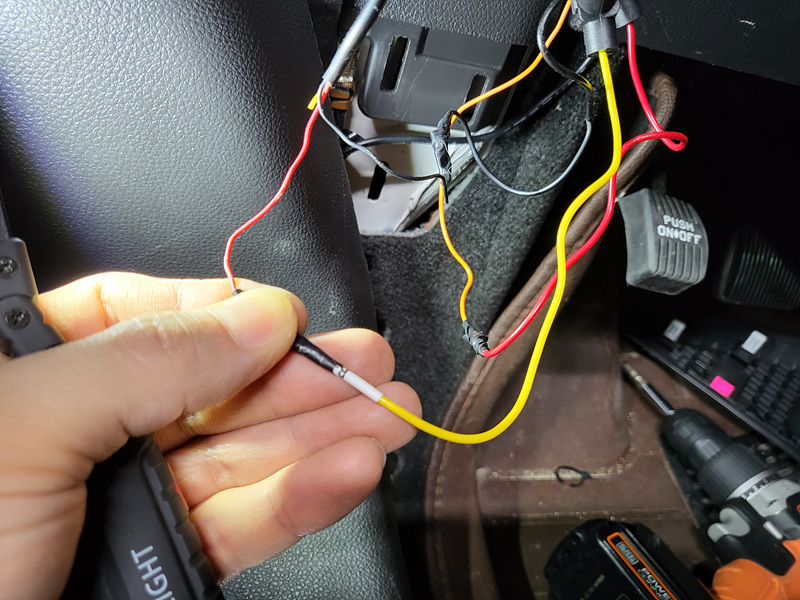

배선 상태가 엉망이다.



기존의 전장 하네스에서 인출된 ACC 전원과 접지선은 필요없으므로 적당한 길이로 절단하여 테이핑하여 마감 한 후, 매뉴얼에서 ACC 전원(탑승자 인식 센서)과 B+ 전원(경적 릴레이)으로 사용가능한 퓨즈를 찾아 재배선하여 주차녹화가 될 수 있도록 수정했다.

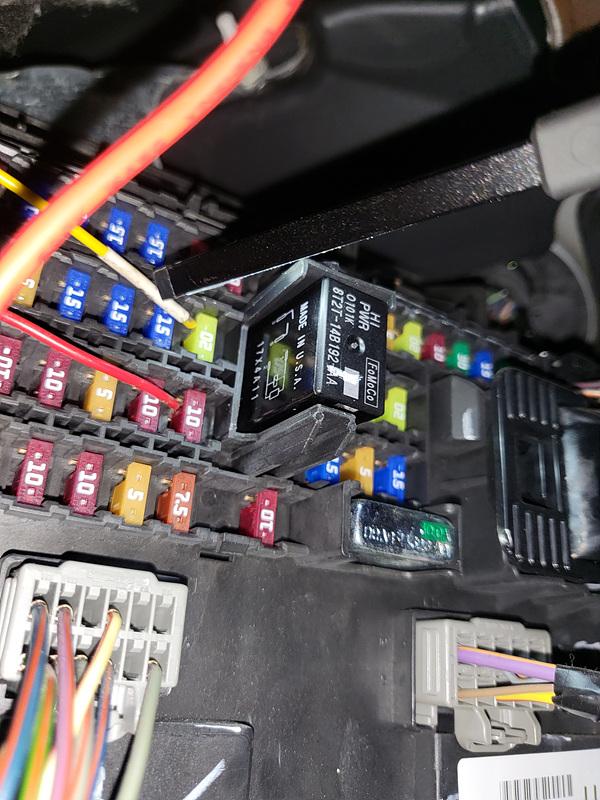

사용자 매뉴얼을 참고하여 수정한 블랙박스 배선



참고로 해당 퓨즈박스는 단자의 위쪽이 입력측이고, 아랫쪽이 출력측으로 되어 있다. 배선에 퓨즈가 포함되어 있지 않는 경우 가급적 용량이 큰 퓨즈를 선택하여 출력측에 연결하고, 입력측에 연결하는 경우 퓨즈 용량과 관계없이 편한 쪽에 연결하면 된다. 필자의 블랙박스는 배선에 자체 퓨즈가 내장되어 있어 입력측에 연결하였다.



---

업자분들이 블랙박스 배선을 제대로 연결해 주기를 바라는 마음에서 필자가 진행한 배선 수정 작업들을 링크로 남겨둔다.

파인뷰 R2 룸미러형 블랙박스 설치 및 간단 리뷰

블랙박스 배선시 유의 사항 (feat. 커튼에어백 적용 차량)

블랙박스 위치 이동 및 전원 케이블 수리 (feat. 파인뷰 R2 & 아이나비 V900)

블랙박스 후방카메라 배선 정리 (feat. 익스플로러 15MY)



1. 신품 블랙박스 설치점에서는 주차녹화가 되도록 배선했다고 설명을 했었다. [본문으로]
