표준 PID를 이용하여 DPF 재생 여부를 확인할 수 있는 방법 (feat. Torque Pro/Lite)

DPF를 재생한다는 것은 연료의 후분사 과정을 통해 디젤 미립자 필터(Diesel Particulate Filter)에 포집된 검댕(Soot)에 열을 가하여 재(Ash)로 변화시키는 일련의 작업을 뜻한다.

국내에 출시된 최신의 유로5/6 모델은 안드로이드 기반 솔루션^[각주:1]이나 전용기^[각주:2]를 이용하여 그 상태를 확인할 수 있고, 수입차종의 경우 제조사별 전용 앱^[각주:3]을 통해 그 상태를 확인할 수 있다.

위에 언급된 솔루션에서 지원되지 않는 차종의 경우는 Torque Pro/Lite에서 제공하는 배기온도^[각주:4]와 EGR 개도율^[각주:5]등의 표준 PID를 이용하여 DPF 재생 여부를 확인할 수 있다.

배기온도의 경우 많이 알려진 방법이고, EGR 개도율 또한 DPF 재생을 위해 후분사된 연료가 재순환되어 연소실로 유입 되지 않고 DPF 까지 도달해야 하기 때문에 DPF 재생 중 에는 보통 0 을 표시하므로, 참고할 만한 수치로 볼 수 있다.

추가로 DPF 압력^[각주:6]도 참고할 수 있는데, 이 값은 재생이 완료된 후 공회전 상태에서 10 psi 또는 그 이하로 줄어들고, 주행이 누적되면서 점점 커지게 된다.

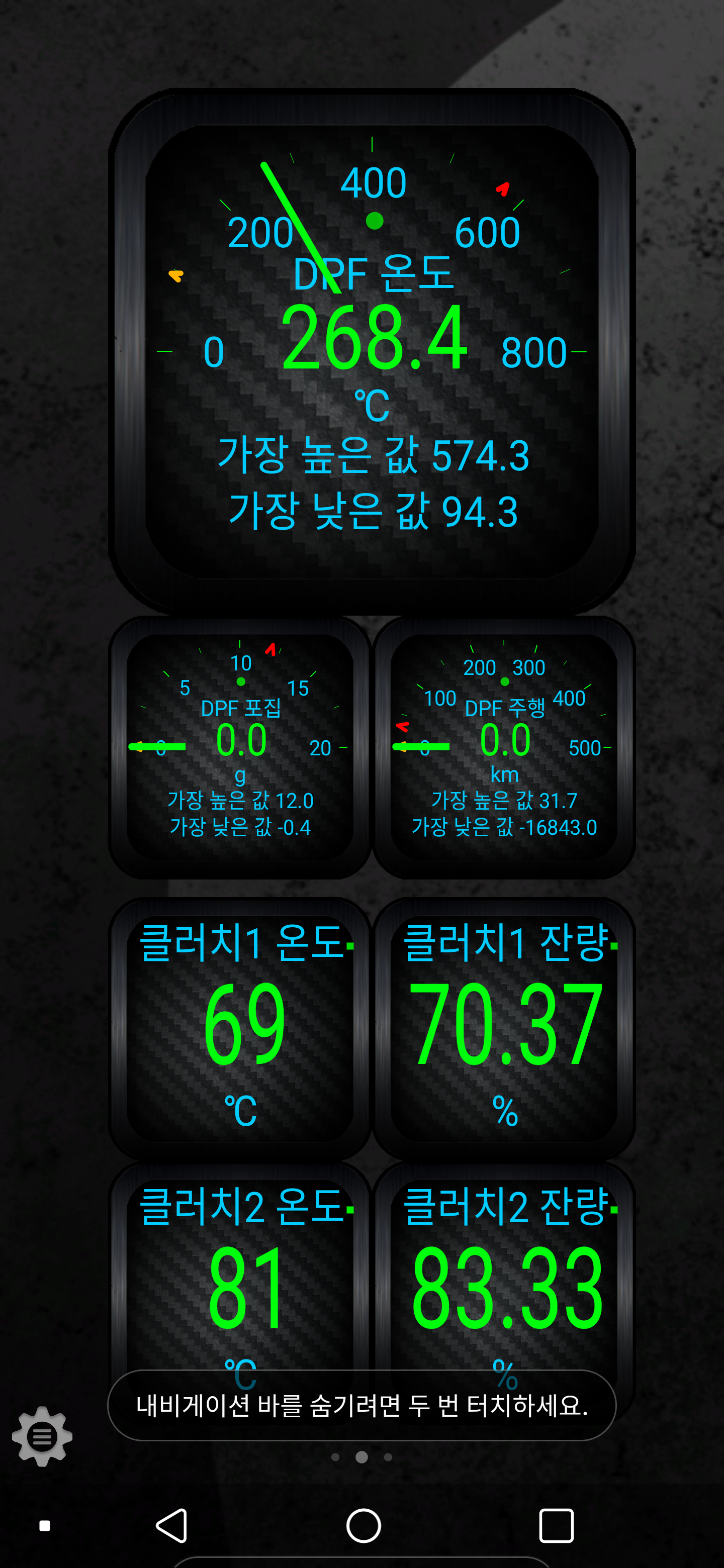

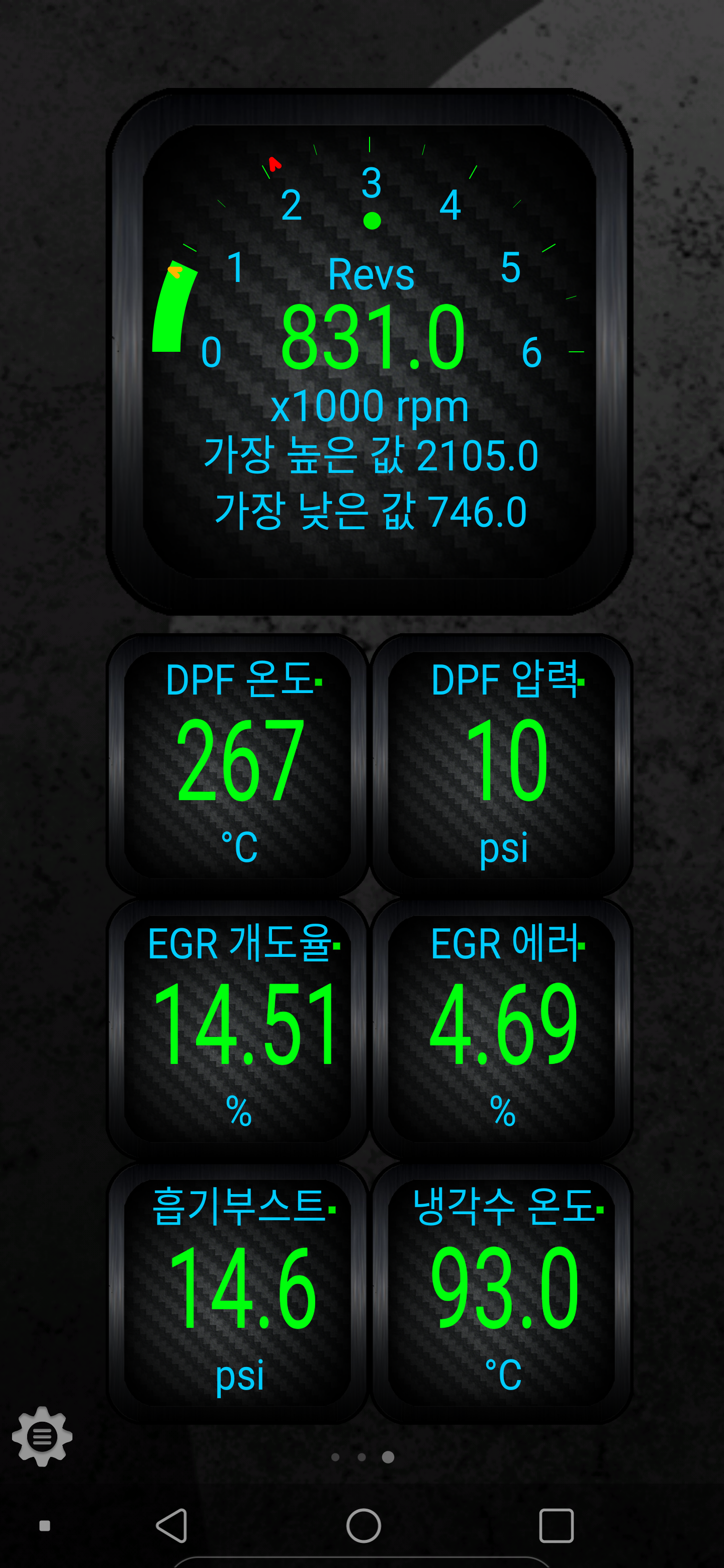

DPF 재생 중/완료 후의 변화 (좌: 재생 중 표준 PID, 중:재생 후 표준 PID, 우: 재생 후 DPF 확장 PID)





1. Torque Pro + Awesome Connector 또는 Plugin [본문으로]
2. DAG3 등 [본문으로]
3. 아우디,폭스바겐,포르쉐등 - VAG DPF, 쉐보레 - OPL DPF Monitor 등 [본문으로]
4. Exhaust gas temp Bnak x Sensor y - EGBTxSy로 표시됨, 필자는 "DPF 온도"라고 명명해 두었다. [본문으로]
5. 한글번역판: 실행된 EGR, 영문판: EGR Commanded [본문으로]
6. DPF Pressure [본문으로]
